BC550
¿Qué es el Transistor BC550?
El BC550 es un transistor bipolar de unión (BJT) tipo NPN de pequeña señal, específicamente diseñado para aplicaciones de amplificación que requieren alta ganancia de corriente y baja corriente de fuga. Forma parte de la serie BC europea y es muy popular en circuitos de amplificación de audio, osciladores y aplicaciones de precisión.
Características Principales
| Parámetro | Símbolo | Valor | Unidad |
|---|---|---|---|
| Tipo | - | NPN Bipolar | - |
| Voltaje Colector-Emisor máximo | VCEO | 45 | V |
| Voltaje Colector-Base máximo | VCBO | 50 | V |
| Voltaje Emisor-Base máximo | VEBO | 5 | V |
| Corriente de Colector máxima | IC | 100 | mA |
| Ganancia de corriente (hFE) | β | 420-800 | - |
| Corriente de fuga colector-base | ICBO | < 15 | nA |
| Frecuencia de transición | fT | 100 | MHz |
| Potencia máxima | PD | 500 | mW |
| Temperatura de operación | TJ | -65 a +150 | °C |
| Encapsulado | - | TO-92 | - |

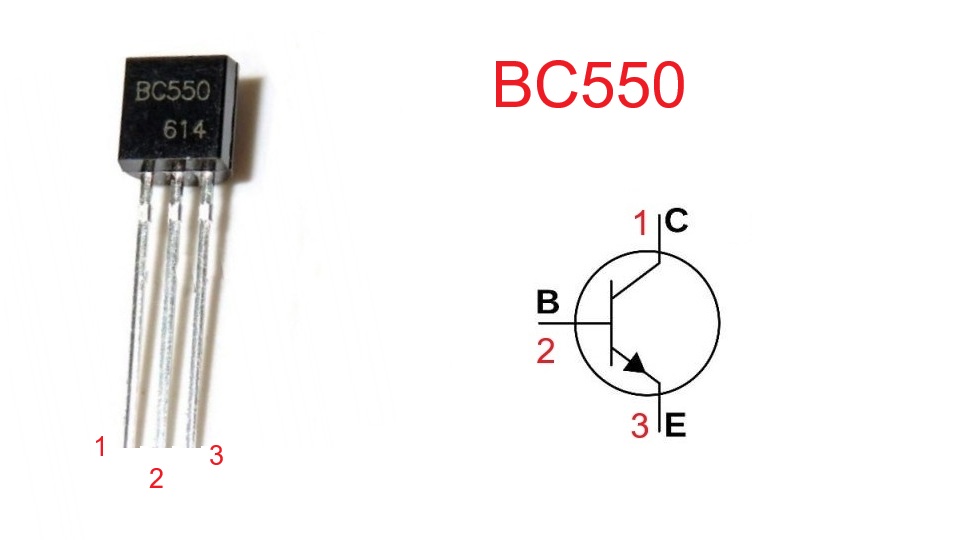

Configuración de Pines (Pinout)
Vista frontal plana (TO-92):
- Pin 1: Colector (C) - Izquierda
- Pin 2: Base (B) - Centro
- Pin 3: Emisor (E) - Derecha
Configuración: C-B-E (de izquierda a derecha, vista frontal plana)
Características Distintivas del BC550
- Ultra alta ganancia: hFE de 420-800, ideal para amplificación sensible
- Muy baja corriente de fuga: Menos de 15 nA, excelente estabilidad
- Baja corriente de operación: Máximo 100 mA, para señales pequeñas
- Buena estabilidad térmica: Características estables en rango de temperatura
- Bajo ruido: Ideal para aplicaciones de audio de calidad
Aplicaciones Típicas
- Pre-amplificadores de audio de alta calidad
- Amplificadores de instrumentación
- Detectores de señales débiles
- Amplificadores de micrófono
- Osciladores de precisión
- Circuitos de temporización precisos
- Amplificadores de transimpedancia
- Stages de entrada en amplificadores operacionales discretos
Equivalentes y Reemplazos
Los siguientes transistores pueden usarse como reemplazo del BC550 en aplicaciones similares:
- BC549C: Ganancia similar (420-800), características muy parecidas
- BC548C: Menor ganancia (420-800) pero más común
- 2N5088: Transistor americano de alta ganancia (300+)
- 2N5089: Versión de ultra alta ganancia del 2N5088
- BC239C: Similar pero en encapsulado TO-226
- MPSA18: Alta ganancia, buena alternativa americana
- 2N3904: Menor ganancia pero más disponible (sustituto parcial)
Nota: El sufijo "C" indica alta ganancia en la serie BC. Para reemplazos exactos, preferir transistores con especificaciones de ganancia similares.
Transistor Complemento
El complemento PNP del BC550 es:
- BC560C: Transistor PNP de alta ganancia, complemento directo del BC550
- BC560B: Versión de ganancia media del complemento
- 2N5087: Alternativa americana PNP de alta ganancia
El par BC550/BC560C es muy utilizado en:
- Amplificadores diferenciales de precisión
- Amplificadores push-pull de baja distorsión
- Espejos de corriente de alta precisión
- Circuitos de audio Hi-Fi
