BC557
¿Qué es el Transistor BC557?
El BC557 es un transistor bipolar de unión (BJT) tipo PNP de propósito general, fabricado originalmente por Philips (ahora NXP). Es el complemento perfecto del popular BC547 y uno de los transistores PNP más utilizados en el mundo. Su diseño lo hace ideal para amplificación de pequeña señal, conmutación y circuitos de control.
Características Principales
| Parámetro | Símbolo | Valor | Unidad |
|---|---|---|---|
| Tipo | - | PNP Bipolar | - |
| Voltaje Colector-Emisor máximo | VCEO | 45 | V |
| Voltaje Colector-Base máximo | VCBO | 50 | V |
| Voltaje Emisor-Base máximo | VEBO | 5 | V |
| Corriente de Colector máxima | IC | 100 | mA |
| Ganancia de corriente (hFE) | β | 110-800 | - |
| Frecuencia de transición | fT | 150 | MHz |
| Potencia máxima | PD | 500 | mW |
| Temperatura de operación | TJ | -65 a +150 | °C |
| Encapsulado | - | TO-92 | - |

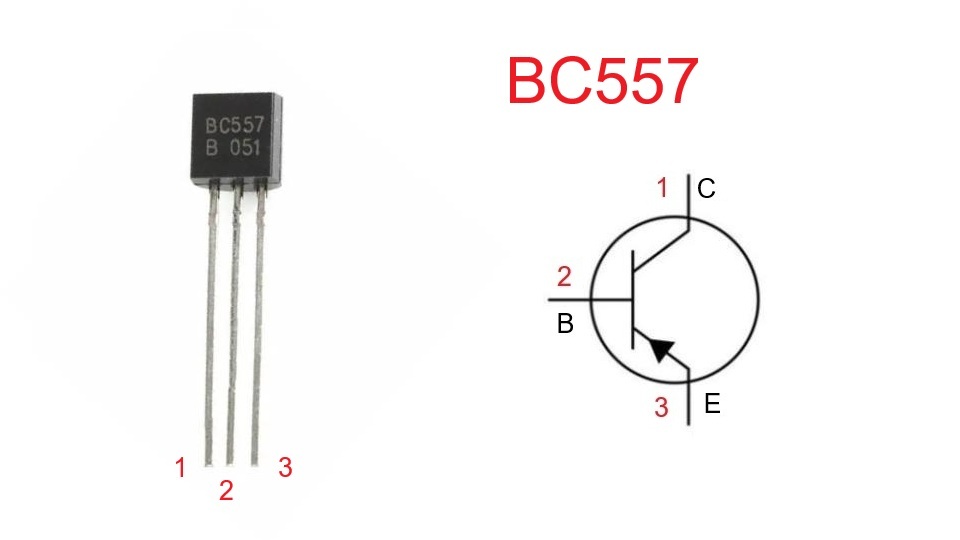

Configuración de Pines (Pinout)
Vista frontal (TO-92, cara plana hacia ti):
- Pin 1 (izquierda): Colector (C)
- Pin 2 (centro): Base (B)
- Pin 3 (derecha): Emisor (E)
Nota: El encapsulado TO-92 es de plástico negro con una cara plana para identificar la orientación.
Aplicaciones Típicas
- Amplificadores de pequeña señal PNP
- Circuitos de conmutación de lado alto (high-side switching)
- Inversores de señal
- Drivers para LEDs con lógica invertida
- Circuitos de temporización
- Amplificadores diferenciales (par con BC547)
- Fuentes de corriente constante
- Circuitos de protección
Equivalentes y Reemplazos
Los siguientes transistores PNP pueden usarse como reemplazo directo del BC557:
- BC557A: Versión con tolerancia más estricta de hFE
- BC557B: Ganancia media (200-450)
- BC557C: Alta ganancia (420-800)
- 2N3906: Equivalente americano muy común
- 2N2907A: Ligeramente mayor corriente (600mA)
- BC327: Mayor corriente de colector (800mA)
- BC558: Versión de 30V, similar
- BC559: Ultra alta ganancia
- PN3906: Versión plástica del 2N3906
Importante: Verificar siempre voltajes y corrientes del circuito antes de sustituir.
Transistor Complemento
El complemento NPN perfecto del BC557 es:
- BC547: Transistor NPN con características prácticamente idénticas pero polaridad opuesta
- BC548: Versión de 30V del complemento
- BC549: Versión de ultra alta ganancia del complemento
Esta pareja complementaria BC547/BC557 es extremadamente popular en:
- Amplificadores push-pull
- Amplificadores diferenciales
- Osciladores
- Circuitos de control bidireccional
- Fuentes de voltaje reguladas
