BC558
¿Qué es el Transistor BC558?
El BC558 es un transistor bipolar de unión (BJT) tipo PNP de pequeña señal, fabricado principalmente en Europa. Es el complemento directo del popular BC548 y forma parte de la familia BC55x. Este transistor es ampliamente utilizado en circuitos de amplificación de baja potencia y conmutación, siendo ideal para aplicaciones que requieren alta ganancia y baja corriente de fuga.
Características Principales
| Parámetro | Símbolo | Valor | Unidad |
|---|---|---|---|
| Tipo | - | PNP Bipolar | - |
| Voltaje Colector-Emisor máximo | VCEO | 30 | V |
| Voltaje Colector-Base máximo | VCBO | 30 | V |
| Voltaje Emisor-Base máximo | VEBO | 5 | V |
| Corriente de Colector máxima | IC | 100 | mA |
| Ganancia de corriente (hFE) | β | 110-800 | - |
| Frecuencia de transición | fT | 150 | MHz |
| Potencia máxima | PD | 500 | mW |
| Temperatura de operación | TJ | -65 a +150 | °C |
| Corriente de saturación | ICEO | 15 | nA |

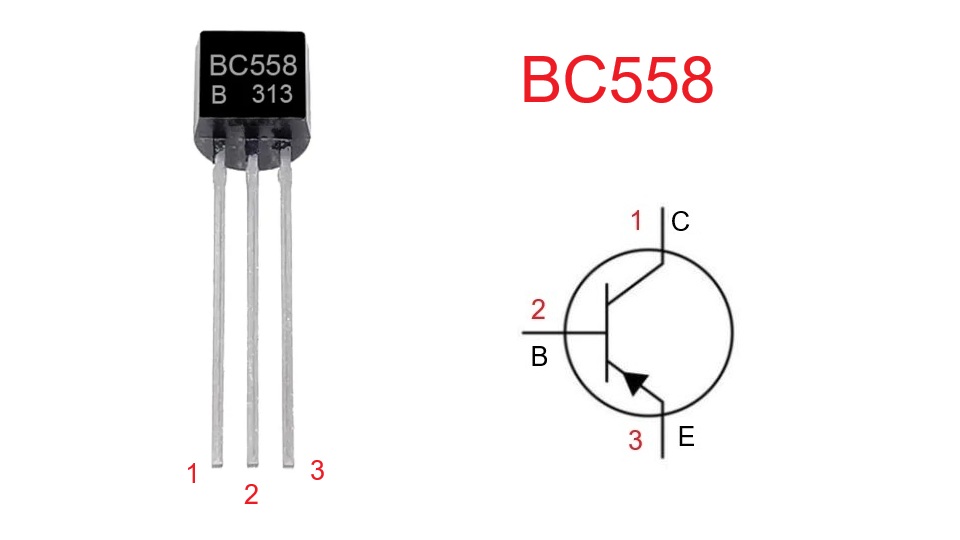

Configuración de Pines (Pinout)
Vista desde abajo (TO-92):
- Pin 1: Colector (C)
- Pin 2: Base (B)
- Pin 3: Emisor (E)
Nota: El encapsulado estándar es TO-92 (plástico). La configuración de pines puede variar según el fabricante, siempre consultar el datasheet específico.
Aplicaciones Típicas
- Amplificadores de audio de baja potencia
- Circuitos de conmutación de pequeña señal
- Inversores de señal
- Buffers y drivers
- Osciladores de baja frecuencia
- Circuitos de temporización
- Pre-amplificadores
- Filtros activos
Equivalentes y Reemplazos
Los siguientes transistores PNP pueden usarse como reemplazo directo del BC558 en la mayoría de aplicaciones:
- BC559: Mayor ganancia (200-800 hFE)
- BC560: Versión de mayor corriente
- 2N3906: Equivalente americano popular
- 2N2907A: Mayor corriente (600mA)
- BC327: Mayor corriente (800mA)
- BC557: Voltaje ligeramente superior (45V)
- MPSA56: Mayor voltaje (80V)
- 2SA1015: Equivalente japonés
Importante: El BC558 tiene tres versiones (A, B, C) con diferentes rangos de ganancia. Verificar especificaciones antes de sustituir.
Transistor Complemento
El complemento NPN del BC558 es:
- BC548: Transistor NPN con características idénticas pero polaridad opuesta
- BC549: Mayor ganancia, complemento del BC559
- BC547: Ligeramente mayor voltaje (45V)
La pareja BC548/BC558 es extremadamente popular en diseños de amplificadores push-pull, amplificadores diferenciales y circuitos que requieren simetría perfecta entre transistores NPN y PNP.
