BC559
¿Qué es el Transistor BC559?
El BC559 es un transistor bipolar de unión (BJT) tipo PNP de pequeña señal, fabricado principalmente en Europa. Forma parte de la familia BC de transistores y es conocido por su excelente ganancia de corriente y bajo ruido. Es ideal para aplicaciones de amplificación de audio, circuitos de conmutación y amplificadores de pequeña señal donde se requiere alta sensibilidad.
Características Principales
| Parámetro | Símbolo | Valor | Unidad |
|---|---|---|---|
| Tipo | - | PNP Bipolar | - |
| Voltaje Colector-Emisor máximo | VCEO | 30 | V |
| Voltaje Colector-Base máximo | VCBO | 30 | V |
| Voltaje Emisor-Base máximo | VEBO | 5 | V |
| Corriente de Colector máxima | IC | 100 | mA |
| Ganancia de corriente (hFE) | β | 200-800 | - |
| Frecuencia de transición | fT | 100 | MHz |
| Potencia máxima | PD | 500 | mW |
| Temperatura de operación | TJ | -65 a +150 | °C |
| Corriente de fuga Colector-Base | ICBO | 15 | nA |

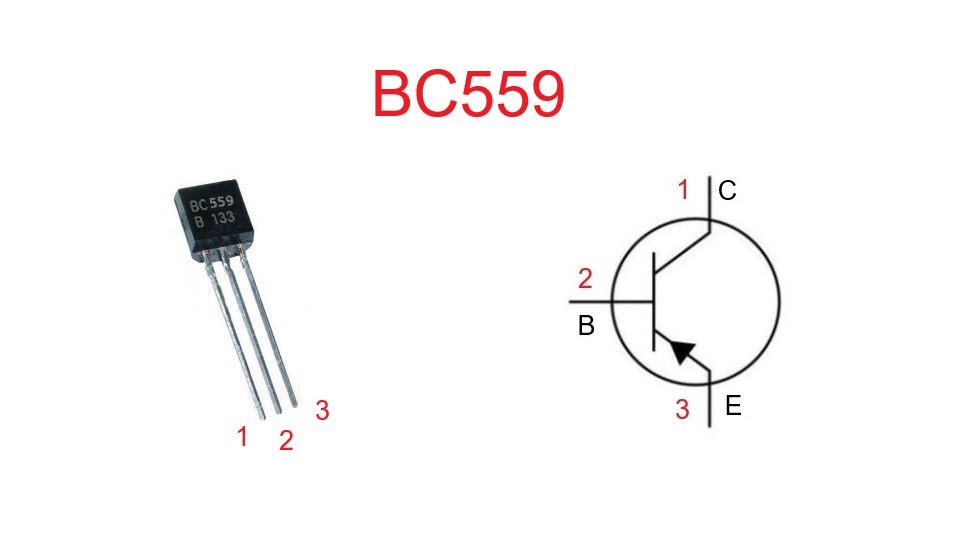

Configuración de Pines (Pinout)
Vista desde la parte frontal (TO-92):
- Pin 1: Colector (C)
- Pin 2: Base (B)
- Pin 3: Emisor (E)
Nota: El encapsulado estándar es TO-92 (plástico), con la parte plana hacia el frente y los pines hacia abajo.
Aplicaciones Típicas
- Pre-amplificadores de audio de alta calidad
- Amplificadores de micrófono
- Circuitos de conmutación sensibles
- Amplificadores diferenciales
- Circuitos de detección de señal
- Buffers de entrada en amplificadores operacionales
- Osciladores de baja frecuencia
- Circuitos de control automático de ganancia
Equivalentes y Reemplazos
Los siguientes transistores pueden usarse como reemplazo del BC559 en la mayoría de aplicaciones:
- BC558: Ganancia media (110-800), muy similar
- BC557: Ganancia baja (110-460), más común
- 2N3906: Equivalente americano estándar
- 2N2907A: Mayor corriente (600mA), más robusto
- PN3906: Versión plástica del 2N3906
- MMBT3906: Versión SMD del 2N3906
- BC327: Mayor corriente de colector (800mA)
- 2SA1015: Equivalente japonés popular
Importante: El BC559 tiene ganancia muy alta (200-800), verificar que el reemplazo tenga ganancia adecuada para la aplicación.
Transistor Complemento
El complemento NPN del BC559 es:
- BC549: Transistor NPN con características similares pero polaridad opuesta
- BC548: Alternativa NPN con ganancia media
- BC547: Versión NPN más robusta y común
Estos pares complementarios (BC559/BC549) son muy utilizados en:
- Amplificadores push-pull de audio
- Amplificadores diferenciales simétricos
- Circuitos de espejo de corriente
- Etapas de salida complementarias
