BD135

¿Qué es el BD135?

El BD135 es un transistor NPN de potencia media en encapsulado tipo TO-126 (también conocido como SOT-32). Está pensado para etapas de audio, control de cargas y como driver en configuraciones complementarias con su par PNP BD136.

Características principales

• Tipo: BJT NPN, epitaxial planar.
• Encapsulado: TO-126/SOT-32 (la aleta metálica está unida al colector).
• Tensión máxima colector-emisor (V_CEO): 45 V.
• Corriente de colector continua (I_C): 1.5 A (pico típico 3 A).
• Potencia de disipación: 12.5 W (con el encapsulado a 25 °C); ~1.25 W en aire a 25 °C.
• V_CE(sat) típica: 0.5 V a I_C=0.5 A con I_B=0.05 A.
• V_BE(on) típica: ~1.0 V a I_C=0.5 A.
• Ganancia de corriente (h_FE): ≈40–250 según lote y corriente de prueba.

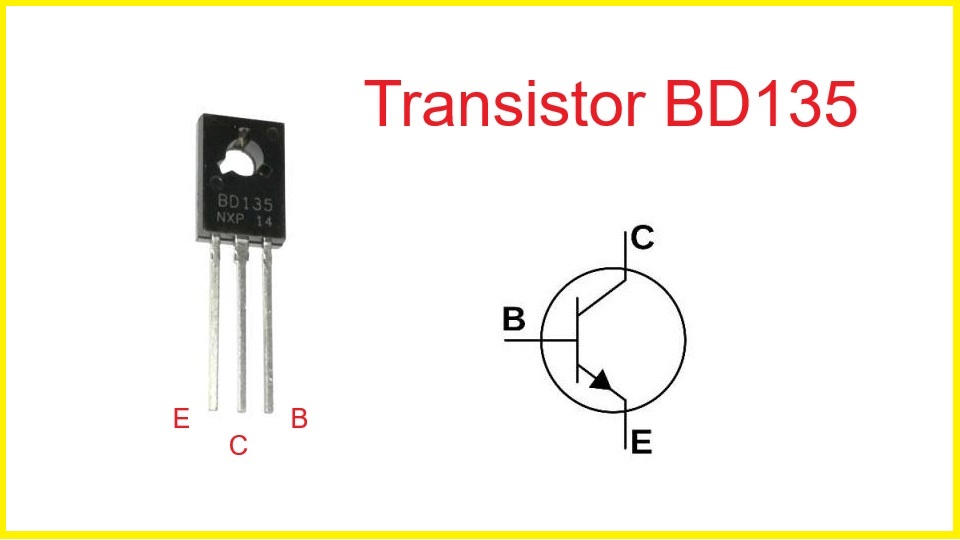

Pinout (vista frontal)

Mirando la cara plana del transistor con el texto legible (vista frontal), el orden de pines de izquierda a derecha es: 1) Emisor – 2) Colector – 3) Base. La aleta/placa metálica está eléctricamente conectada al colector.

¿Qué reemplazos o equivalencias tiene?

• BD137 (NPN, 60 V): misma familia, mayor tensión admisible.
• BD139 (NPN, 80 V): misma familia, aún mayor tensión admisible.

Nota: verifica siempre el encapsulado, el orden de pines y la disipación antes de sustituir en un diseño existente.

Principio de funcionamiento

Como BJT NPN, el BD135 controla la corriente de colector mediante una pequeña corriente de base. En región activa se cumple aproximadamente I_C ≈ h_FE·I_B. Para usarlo como interruptor, se lleva a saturación con una relación de base de referencia I_B ≈ I_C/10, logrando una caída baja V_CE(sat).

Ejemplo práctico: con una carga de 24 Ω a 12 V se requiere I_C ≈ 0.5 A. Para saturar el BD135, fija I_B ≈ 0.05 A. Si se controla desde 5 V, la resistencia de base aproximada es R_B = (5 V − 1.0 V) / 0.05 A ≈ 80 Ω (al menos 1/2 W). En saturación, la potencia disipada en el transistor será P ≈ V_CE(sat)·I_C ≈ 0.5 V·0.5 A = 0.25 W.

Aplicaciones típicas

• Etapas driver y de salida en amplificadores de audio pequeños.
• Conmutación de relés, solenoides, lámparas y motores DC de baja potencia.
• Reguladores lineales sencillos y fuentes conmutadas como transistor de control/driver.
• Etapas push-pull complementarias con BD136.

Recomendaciones de uso

• Disipación térmica: usa disipador cuando la potencia estimada supere ~1 W o la temperatura de la cápsula se eleve; recuerda que la aleta es colector.
• Aislamiento: si atornillas al chasis o a un disipador común, emplea mica/aislante y buje para evitar cortocircuitos del colector.
• Polarización de base: para conmutación, dimensiona I_B ≈ I_C/10; para amplificación, define el punto Q con resistencias de polarización y considera h_FE mínimo.
• Cargas inductivas: coloca un diodo de rueda libre en paralelo con relés, solenoides o motores para proteger el transistor.
• Margen de tensión y corriente: trabaja con margen respecto a 45 V (V_CEO) e I_C=1.5 A para mejorar la confiabilidad.
• Protecciones: añade fusible o limitador de corriente en la etapa de potencia cuando controle cargas que puedan bloquearse.
