BD139
¿Qué es el Transistor BD139?
El BD139 es un transistor bipolar de unión (BJT) tipo NPN de potencia media, diseñado especialmente para aplicaciones de amplificación de audio y conmutación de cargas medianas. Forma parte de la popular serie BD de transistores europeos y es ampliamente utilizado en amplificadores de audio, fuentes de alimentación y circuitos de control de motores.
Características Principales
| Parámetro | Símbolo | Valor | Unidad |
|---|---|---|---|
| Tipo | - | NPN Bipolar Potencia | - |
| Voltaje Colector-Emisor máximo | VCEO | 80 | V |
| Voltaje Colector-Base máximo | VCBO | 80 | V |
| Voltaje Emisor-Base máximo | VEBO | 5 | V |
| Corriente de Colector máxima | IC | 1.5 | A |
| Corriente de Base máxima | IB | 0.5 | A |
| Ganancia de corriente (hFE) | β | 40-250 | - |
| Potencia máxima disipada | PD | 8 | W |
| Frecuencia de transición | fT | 190 | MHz |
| Temperatura de juntura máxima | TJ | 150 | °C |
| Temperatura de operación | TOP | -65 a +150 | °C |
| Encapsulado | - | TO-126 | - |
Configuración de Pines (Pinout)

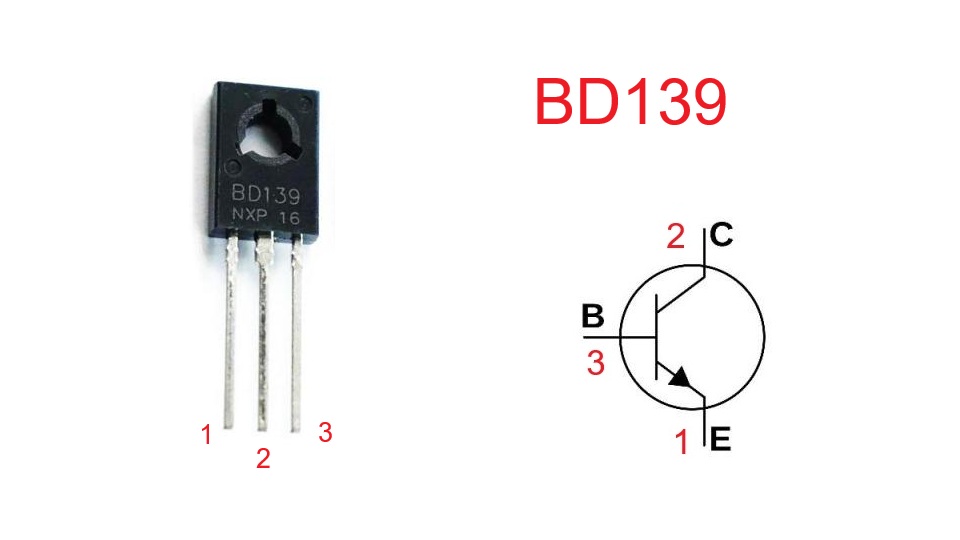

Encapsulado TO-126 (vista frontal):
- Pin 1: Emisor (E) - Izquierda
- Pin 2: Colector (C) - Centro (conectado al disipador)
- Pin 3: Base (B) - Derecha
Nota: El encapsulado TO-126 tiene una pestaña metálica conectada internamente al colector para facilitar la disipación de calor.
Aplicaciones Típicas
- Amplificadores de audio de potencia media
- Etapas de salida en amplificadores operacionales
- Drivers para motores DC
- Conmutación de cargas resistivas e inductivas
- Reguladores de voltaje lineales
- Circuitos de control de potencia
- Inversores y convertidores DC-DC
- Amplificadores de línea de 70V
Equivalentes y Reemplazos
Los siguientes transistores pueden usarse como reemplazo del BD139 en la mayoría de aplicaciones:
- TIP31C: Muy popular, 100V/3A, mayor corriente
- TIP31A: Versión 60V del TIP31C
- TIP31B: Versión 80V del TIP31C
- BD237: Equivalente directo, 100V/2A
- BD241C: Mayor potencia, 100V/3A
- 2N6426: Especializado para audio, 40V/4A
- MJE340: Alto voltaje, 300V/500mA
- BD243C: Versión de mayor potencia, 100V/6A
Importante: Verificar que el reemplazo soporte la corriente y voltaje requeridos por el circuito específico.
Transistor Complemento
El complemento PNP del BD139 es:
- BD140: Transistor PNP con características idénticas pero polaridad opuesta
- TIP32C: Alternativa PNP compatible (100V/3A)
- BD238: Complemento del BD237
- BD242C: Complemento del BD241C
La pareja BD139/BD140 es muy popular en amplificadores push-pull clase B y AB, donde se requiere simetría perfecta entre las características de los transistores NPN y PNP.
