BD139-16
¿Qué es el Transistor BD139-16?
El BD139-16 es un transistor bipolar de unión (BJT) tipo NPN de potencia media, especialmente diseñado para aplicaciones de audio y amplificación. Es una versión seleccionada del BD139 estándar, con parámetros optimizados para uso en amplificadores de audio de alta fidelidad. El sufijo "-16" indica que ha sido clasificado para aplicaciones de audio con mejor linealidad y menor distorsión.
Características Principales
| Parámetro | Símbolo | Valor | Unidad |
|---|---|---|---|
| Tipo | - | NPN Bipolar Audio | - |
| Voltaje Colector-Emisor máximo | VCEO | 80 | V |
| Voltaje Colector-Base máximo | VCBO | 80 | V |
| Voltaje Emisor-Base máximo | VEBO | 5 | V |
| Corriente de Colector máxima | IC | 1.5 | A |
| Corriente de Base máxima | IB | 0.5 | A |
| Ganancia de corriente (hFE) @ IC=150mA | β | 40-250 | - |
| Ganancia de corriente típica | hFE | 100-160 | - |
| Frecuencia de transición | fT | 190 | MHz |
| Potencia máxima @ 25°C | PD | 8 | W |
| Temperatura de operación | TJ | -65 a +150 | °C |
| Encapsulado | - | TO-126 | - |

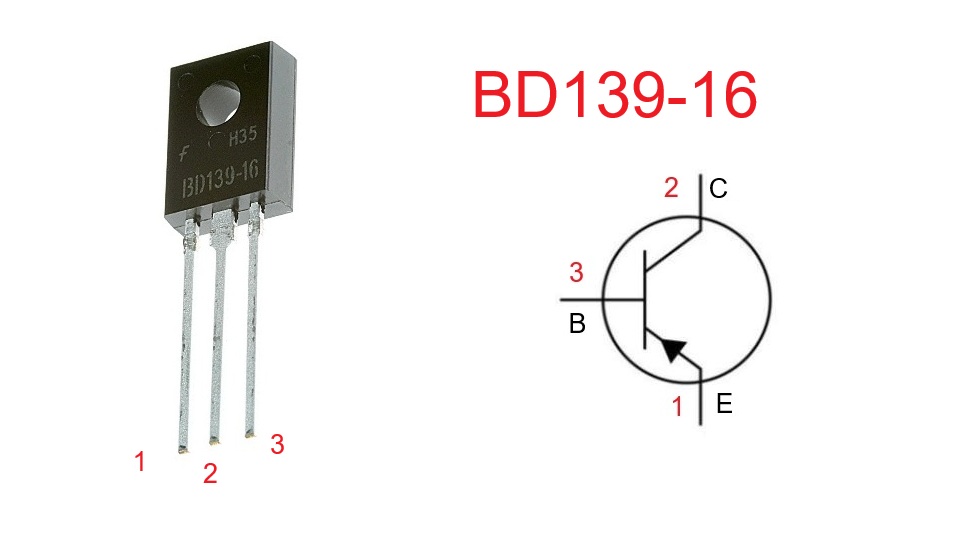

Configuración de Pines (Pinout)
Encapsulado TO-126 (vista frontal):
- Pin 1: Emisor (E) - Izquierda
- Pin 2: Colector (C) - Centro (también conectado al disipador metálico)
- Pin 3: Base (B) - Derecha
Nota: El colector está eléctricamente conectado a la parte metálica del encapsulado para mejor disipación térmica.
Aplicaciones Típicas
- Driver en amplificadores de audio de potencia
- Etapa pre-driver en amplificadores Hi-Fi
- Amplificadores de auriculares
- Etapas de ganancia de voltaje en audio
- Amplificadores de instrumentos musicales
- Circuitos de control de potencia
- Reguladores de voltaje lineales
- Amplificadores operacionales discretos
Ventajas del BD139-16 vs BD139 Estándar
- Menor distorsión: Seleccionado para aplicaciones de audio
- Mejor linealidad: Características más uniformes
- Parámetros controlados: Tolerancias más estrictas en hFE
- Menor ruido: Optimizado para aplicaciones sensibles
- Mejor apareamiento: Ideal para configuraciones push-pull
Equivalentes y Reemplazos
Los siguientes transistores pueden usarse como reemplazo del BD139-16 en la mayoría de aplicaciones:
Equivalentes Directos
- BD139: Versión estándar sin clasificación de audio
- BD135: Versión de 45V, menor voltaje
- BD137: Versión de 60V
Reemplazos con Características Similares
- 2N3055: Mayor potencia (15A), pero menor frecuencia
- TIP31C: Características similares, encapsulado TO-220
- BD241C: Mayor corriente (3A), similar voltaje
- MJE15030: Versión audio mejorada, mayor potencia
- 2SC2229: Equivalente japonés para audio
Alternativas Modernas
- BD139-10: Versión con hFE 63-160
- KSD880: Equivalente moderno para audio
- 2SC3281: Transistor audio de alta calidad
Transistor Complemento
El complemento PNP del BD139-16 es:
- BD140-16: Transistor PNP con características idénticas pero polaridad opuesta
- BD140: Versión estándar del complemento PNP
- BD136: Complemento del BD135 (45V)
- BD138: Complemento del BD137 (60V)
Par Complementario para Audio
La combinación BD139-16 (NPN) + BD140-16 (PNP) forma un par complementario muy popular en:
- Amplificadores push-pull clase AB
- Etapas driver de amplificadores de potencia
- Amplificadores simétricos
- Fuentes de corriente complementarias
