BD140
¿Qué es el Transistor BD140?
El BD140 es un transistor bipolar de unión (BJT) tipo PNP de potencia media, diseñado para aplicaciones de amplificación y conmutación donde se requiere manejar corrientes moderadas. Forma parte de la popular serie BD de transistores europeos y es ampliamente utilizado en fuentes de alimentación, amplificadores de audio y circuitos de control de potencia.
Características Principales
| Parámetro | Símbolo | Valor | Unidad |
|---|---|---|---|
| Tipo | - | PNP Bipolar | - |
| Voltaje Colector-Emisor máximo | VCEO | 80 | V |
| Voltaje Colector-Base máximo | VCBO | 80 | V |
| Voltaje Emisor-Base máximo | VEBO | 5 | V |
| Corriente de Colector máxima | IC | 1.5 | A |
| Corriente de Base máxima | IB | 500 | mA |
| Ganancia de corriente (hFE) | β | 40-250 | - |
| Frecuencia de transición | fT | 3 | MHz |
| Potencia máxima | PD | 12.5 | W |
| Temperatura de operación | TJ | -65 a +150 | °C |
| Encapsulado | - | TO-126 | - |

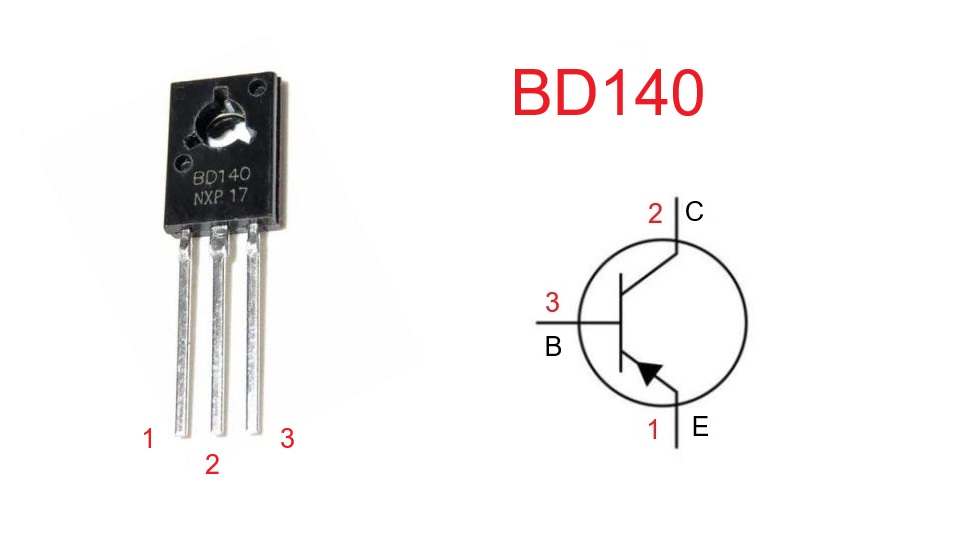

Configuración de Pines (Pinout)
Vista frontal (TO-126):
- Pin 1: Emisor (E) - Izquierda
- Pin 2: Colector (C) - Centro (conectado al disipador metálico)
- Pin 3: Base (B) - Derecha
Nota: El encapsulado TO-126 tiene una pestaña metálica que actúa como disipador de calor y está conectada internamente al colector.
Aplicaciones Típicas
- Amplificadores de audio de potencia media
- Reguladores de voltaje lineales
- Fuentes de alimentación conmutadas
- Drivers para relés y motores pequeños
- Circuitos de control de carga
- Amplificadores operacionales de potencia
- Circuitos push-pull con su complemento BD139
- Inversores de bajo voltaje
Equivalentes y Reemplazos
Los siguientes transistores PNP pueden usarse como reemplazo del BD140 en la mayoría de aplicaciones:
- BD242: Versión mejorada, 100V, 3A
- BD138: Versión de 60V, características similares
- TIP32: Americano, 100V, 3A, mayor corriente
- TIP32A: Versión mejorada del TIP32
- TIP32B: Versión de 80V del TIP32
- TIP32C: Versión de 100V del TIP32
- BD436: Alta ganancia, características similares
- 2N6111: Equivalente americano directo
- BDX34: Darlington PNP, mayor ganancia
Importante: Verificar siempre voltaje máximo, corriente y disipación de potencia antes de sustituir.
Transistor Complemento
El complemento NPN directo del BD140 es:
- BD139: Transistor NPN con características idénticas pero polaridad opuesta (80V, 1.5A, TO-126)
Otros complementos NPN compatibles:
- BD241: NPN, 100V, 3A - Par con BD242
- TIP31: NPN americano, 100V, 3A - Par con TIP32
- BD137: NPN, 60V, 1.5A - Par con BD138
El par BD139/BD140 es extremadamente popular en:
- Amplificadores push-pull clase B
- Etapas de salida de amplificadores operacionales
- Reguladores de voltaje simétricos
- Drivers de audio complementarios
