BD140-16
¿Qué es el Transistor BD140-16?
El BD140-16 es un transistor bipolar de unión (BJT) tipo PNP de potencia media, especialmente diseñado para aplicaciones de audio y amplificación de potencia. Es la versión seleccionada del BD140 estándar, con especificaciones más estrictas en cuanto a ganancia de corriente (hFE), lo que lo hace ideal para aplicaciones de audio de alta fidelidad y circuitos donde se requiere apareamiento preciso.
Características Principales
| Parámetro | Símbolo | Valor | Unidad |
|---|---|---|---|
| Tipo | - | PNP Bipolar | - |
| Voltaje Colector-Emisor máximo | VCEO | 80 | V |
| Voltaje Colector-Base máximo | VCBO | 80 | V |
| Voltaje Emisor-Base máximo | VEBO | 5 | V |
| Corriente de Colector máxima | IC | 1.5 | A |
| Ganancia de corriente (hFE) @ IC=150mA | β | 63-160 | - |
| Ganancia mínima garantizada | hFE min | 63 | - |
| Potencia máxima | PD | 12.5 | W |
| Frecuencia de transición | fT | 3 | MHz |
| Temperatura de unión máxima | TJ | 150 | °C |
| Resistencia térmica | RthJC | 10 | °C/W |
| Encapsulado | - | TO-126 | - |

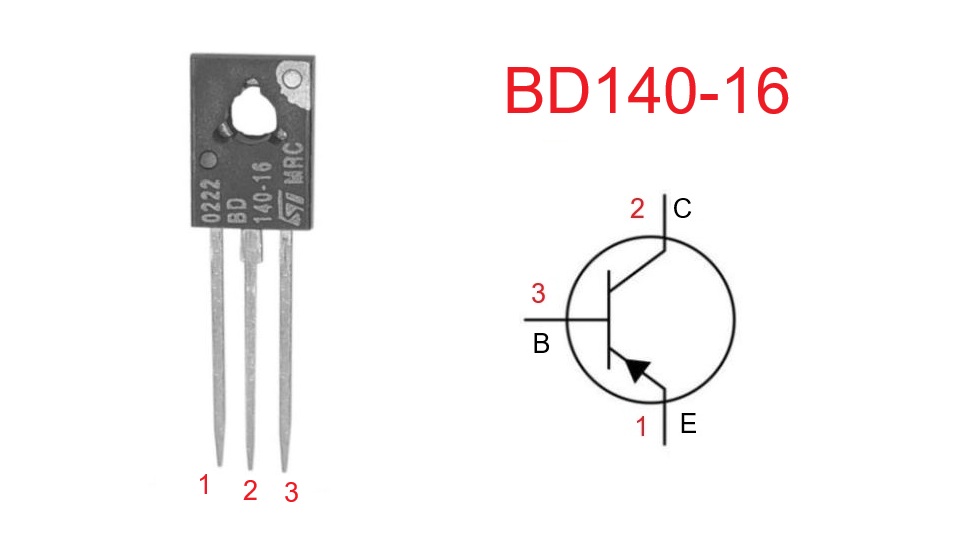

Configuración de Pines (Pinout)
Encapsulado TO-126 (vista frontal):
- Pin 1: Emisor (E) - Terminal izquierdo
- Pin 2: Colector (C) - Terminal central y pestaña metálica
- Pin 3: Base (B) - Terminal derecho
Nota: La pestaña metálica está conectada internamente al colector y sirve para disipación térmica.
¿Qué significa el sufijo "-16"?
El sufijo "-16" indica que este transistor ha sido seleccionado y clasificado según su ganancia de corriente (hFE). Los transistores BD140 se fabrican con un rango amplio de ganancia, y luego se clasifican en grupos:
- BD140-10: hFE = 40-100
- BD140-16: hFE = 63-160 (versión más común)
- BD140-25: hFE = 100-250
Esta clasificación permite un mejor apareamiento en aplicaciones donde se necesitan transistores con características similares.
Aplicaciones Típicas
- Amplificadores de audio de potencia media
- Etapas drivers en amplificadores Hi-Fi
- Amplificadores complementarios (push-pull)
- Fuentes de alimentación reguladas
- Circuitos de control de motores
- Conmutadores de potencia media
- Inversores de voltaje
Equivalentes y Reemplazos
Los siguientes transistores pueden usarse como reemplazo del BD140-16 en la mayoría de aplicaciones:
- BD140: Versión estándar sin clasificar por ganancia
- TIP32C: Mayor corriente (3A) y voltaje (100V)
- TIP42C: Mucho mayor corriente (6A), voltaje (100V)
- 2N6109: Características similares, menos común
- BD180: Versión mejorada con mayor potencia
- KTD1413: Equivalente moderno
- MPSA64: Menor corriente pero similar aplicación
Importante: Verificar siempre voltajes, corrientes y potencia antes de sustituir.
Transistor Complemento
El complemento NPN del BD140-16 es:
- BD139-16: Transistor NPN con características idénticas pero polaridad opuesta
- BD139: Versión estándar del complemento
Este par complementario BD139-16/BD140-16 es muy popular en:
- Amplificadores push-pull clase AB
- Etapas de salida de amplificadores de audio
- Drivers complementarios en amplificadores de potencia
- Circuitos simétricos donde se necesita simetría perfecta
