BD241C
¿Qué es el Transistor BD241C?
El BD241C es un transistor bipolar de unión (BJT) tipo NPN de potencia media, diseñado específicamente para aplicaciones de amplificación y conmutación que requieren corrientes moderadas a altas. Pertenece a la serie BD de transistores europeos y es ampliamente utilizado en fuentes de alimentación, amplificadores de audio y circuitos de control de motores.
Características Principales
| Parámetro | Símbolo | Valor | Unidad |
|---|---|---|---|
| Tipo | - | NPN Potencia | - |
| Voltaje Colector-Emisor máximo | VCEO | 100 | V |
| Voltaje Colector-Base máximo | VCBO | 100 | V |
| Voltaje Emisor-Base máximo | VEBO | 5 | V |
| Corriente de Colector máxima | IC | 3 | A |
| Corriente de Base máxima | IB | 2 | A |
| Ganancia de corriente (hFE) | β | 40-160 | - |
| Potencia máxima (con disipador) | PD | 65 | W |
| Resistencia térmica (sin disipador) | RthJC | 1.92 | °C/W |
| Temperatura de unión máxima | TJ | 150 | °C |
| Frecuencia de transición típica | fT | 3 | MHz |
| Voltaje de saturación (VCE sat) | VCE(sat) | 1.5 | V |

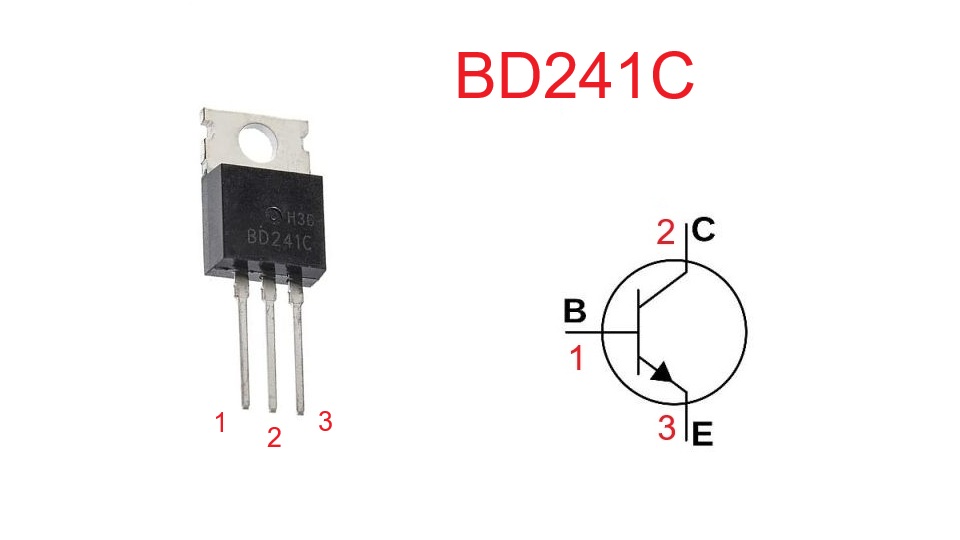

Configuración de Pines (Pinout)
Encapsulado TO-220 (vista frontal):
- Pin 1: Base (B) - Pin izquierdo
- Pin 2: Colector (C) - Pin central (conectado al disipador)
- Pin 3: Emisor (E) - Pin derecho
Importante: El pin central (Colector) está eléctricamente conectado a la pestaña metálica del encapsulado TO-220. Usar aislamiento adecuado al montar en disipador.
Aplicaciones Típicas
- Amplificadores de audio de potencia media
- Fuentes de alimentación reguladas
- Circuitos de conmutación de potencia
- Control de motores DC
- Drivers para relés y solenoides
- Reguladores de voltaje lineales
- Inversores de baja frecuencia
- Amplificadores operacionales de potencia
Equivalentes y Reemplazos
Los siguientes transistores pueden usarse como reemplazo del BD241C en la mayoría de aplicaciones:
Reemplazos Directos
- BD241A: 80V, 3A - Menor voltaje pero compatible
- BD241B: 100V, 3A - Idénticas especificaciones
- TIP31C: 100V, 3A - Muy popular y ampliamente disponible
- 2N6426: 100V, 4A - Mayor corriente, compatible
Alternativas con Mejores Especificaciones
- TIP41C: 100V, 6A - Doble corriente de colector
- BD243C: 100V, 6A - Versión de mayor potencia de la misma serie
- MJE15030: 150V, 8A - Mayor voltaje y corriente
- 2SD1047: 120V, 8A - Alternativa japonesa de alta corriente
Nota: Verificar siempre que las especificaciones del reemplazo sean iguales o superiores a las del BD241C para la aplicación específica.
Transistor Complemento
El complemento PNP del BD241C es:
Complemento Directo
- BD242C: PNP, 100V, 3A - Complemento exacto con características simétricas
- BD242A: PNP, 80V, 3A - Versión de menor voltaje
- BD242B: PNP, 100V, 3A - Idénticas especificaciones al BD242C
Complementos Alternativos
- TIP32C: PNP, 100V, 3A - Complemento del TIP31C, muy popular
- TIP42C: PNP, 100V, 6A - Mayor corriente, complemento del TIP41C
- MJE15031: PNP, 150V, 8A - Complemento del MJE15030
Estos pares complementarios son esenciales en amplificadores push-pull, amplificadores clase B/AB y fuentes de alimentación simétricas.
