BD242C
¿Qué es el Transistor BD242C?
El BD242C es un transistor bipolar de unión (BJT) tipo NPN de potencia media, diseñado específicamente para aplicaciones de amplificación de potencia, fuentes de alimentación conmutadas y circuitos de control de motores. Pertenece a la familia BD24x y es ampliamente utilizado en aplicaciones donde se requiere manejar corrientes moderadas a altas con voltajes de hasta 100V.
Características Principales
| Parámetro | Símbolo | Valor | Unidad |
|---|---|---|---|
| Tipo | - | NPN Potencia | - |
| Voltaje Colector-Emisor máximo | VCEO | 100 | V |
| Voltaje Colector-Base máximo | VCBO | 100 | V |
| Voltaje Emisor-Base máximo | VEBO | 5 | V |
| Corriente de Colector máxima | IC | 3 | A |
| Corriente de Base máxima | IB | 2 | A |
| Ganancia de corriente (hFE) | β | 25-160 | - |
| Potencia máxima | PD | 25 | W |
| Frecuencia de transición | fT | 3 | MHz |
| Temperatura de operación | TJ | -65 a +150 | °C |
| Encapsulado | - | TO-220AB | - |
Configuración de Pines (Pinout)

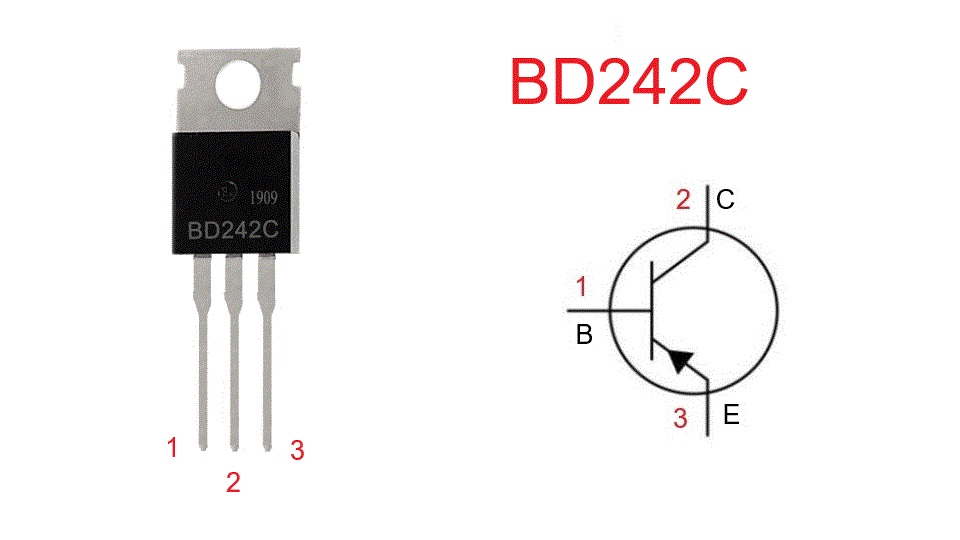

Vista frontal del encapsulado TO-220AB:
- Pin 1 (Izquierda): Base (B)
- Pin 2 (Centro): Colector (C) - También conectado al disipador metálico
- Pin 3 (Derecha): Emisor (E)
Importante: El tab metálico (disipador) está conectado internamente al Colector. Considerar aislamiento si es necesario.
Aplicaciones Típicas
- Amplificadores de audio de potencia media
- Fuentes de alimentación conmutadas (SMPS)
- Drivers para motores DC
- Circuitos de conmutación de potencia
- Reguladores de voltaje lineales
- Inversores de baja potencia
- Circuitos de protección y limitación de corriente
- Amplificadores clase B y AB
Equivalentes y Reemplazos
Los siguientes transistores pueden usarse como reemplazo del BD242C en la mayoría de aplicaciones:
- BD241C: Versión anterior, características muy similares
- TIP31C: Equivalente directo popular, mismas especificaciones
- 2N6426: Alternativa con mejores características de audio
- MJE15030: Versión mejorada para audio Hi-Fi
- BDX53C: Mayor ganancia, para aplicaciones Darlington
- 2SC2078: Equivalente japonés
- KSC2078: Versión coreana del 2SC2078
- D44H11: Alternativa americana
Nota: Verificar siempre voltajes, corrientes y encapsulado antes de realizar sustituciones en aplicaciones críticas.
Transistor Complemento
El complemento PNP del BD242C es:
- BD241C: Transistor PNP con características idénticas pero polaridad opuesta
- TIP32C: Alternativa PNP muy común y disponible
- MJE15031: Versión PNP para aplicaciones de audio Hi-Fi
Estos pares complementarios son esenciales en:
- Amplificadores push-pull clase B y AB
- Etapas de salida simétricas
- Fuentes de alimentación duales
- Circuitos de audio estéreo
