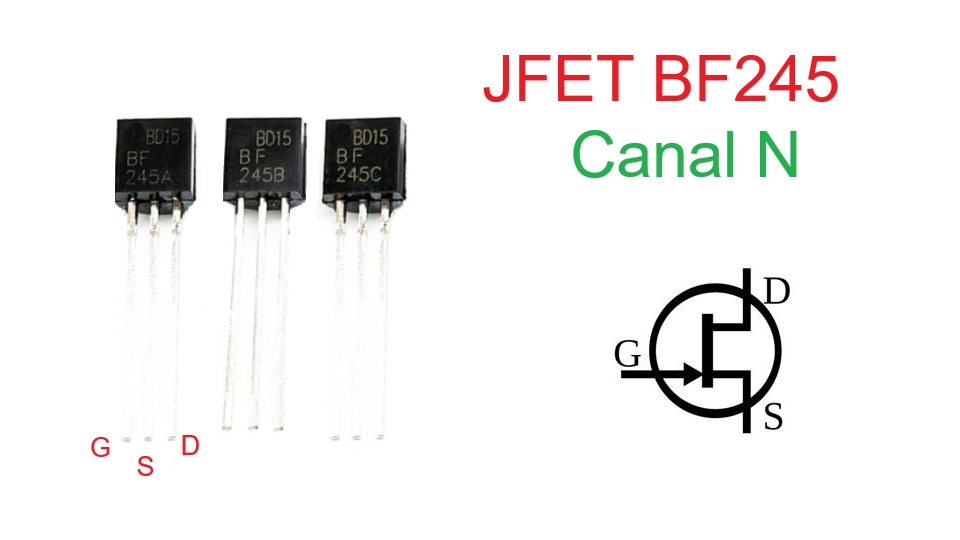

JFET BF245
¿Qué es el Transistor BF245?
El BF245 es un transistor JFET (Junction Field Effect Transistor) de canal N, diseñado específicamente para aplicaciones de radiofrecuencia (RF) y alta frecuencia. Es ampliamente utilizado en circuitos de radio, amplificadores de RF, mixers, osciladores y aplicaciones de VHF/UHF debido a su excelente respuesta en frecuencia y bajo ruido.
¿Qué es un JFET y cómo funciona?
Un JFET (Junction Field Effect Transistor) es un transistor de efecto de campo que funciona de manera diferente a los transistores bipolares:
- Normalmente ON: Conduce corriente sin voltaje aplicado al gate
- Control por voltaje: Se controla aplicando voltaje negativo al gate (para N-Channel)
- Alta impedancia de entrada: Prácticamente no consume corriente en el gate
- Operación en modo depleción: El voltaje negativo "pellizca" el canal y reduce la corriente
Características Principales
| Parámetro | Símbolo | Valor Típico | Máximo | Unidad |
|---|---|---|---|---|
| Tipo | - | N-Channel JFET | - | - |
| Voltaje Drain-Source máximo | VDS | - | 30 | V |
| Voltaje Gate-Source máximo | VGS | - | -30 | V |
| Corriente de Drain (VGS=0) | IDSS | 2-20 | - | mA |
| Voltaje de pinch-off | VP | -0.5 a -8 | - | V |
| Transconductancia | gm | 1000-5000 | - | µS |
| Capacitancia Gate-Source | Cgs | 4.5 | 7 | pF |
| Capacitancia Gate-Drain | Cgd | 1 | 2.5 | pF |
| Figura de ruido | NF | 4 | - | dB |
| Frecuencia de corte | fT | 100 | - | MHz |
| Potencia máxima | PD | - | 300 | mW |
| Temperatura de operación | TJ | -55 a +150 | - | °C |
| Encapsulado | - | TO-92 | - | - |
Configuración de Pines (Pinout)
Encapsulado TO-92 (vista desde abajo):
- Pin 1: Gate (G)
- Pin 2: Source (S)
- Pin 3: Drain (D)
Nota: La orientación puede variar según el fabricante. Siempre verificar el datasheet específico del fabricante para confirmar el pinout.
Aplicaciones Típicas
- Amplificadores de RF de bajo ruido (LNA)
- Mixers en receptores de radio
- Osciladores controlados por voltaje (VCO)
- Amplificadores de entrada en equipos de VHF/UHF
- Multiplicadores de frecuencia
- Conmutadores de RF
- Limitadores automáticos de ganancia (AGC)
- Amplificadores de instrumentación de alta impedancia
- Buffers de alta impedancia
- Circuitos de radio AM/FM
Equivalentes y Reemplazos
Los siguientes JFETs pueden usarse como reemplazo del BF245 en muchas aplicaciones:
- 2N5457: JFET N-Channel muy popular, características similares
- 2N3819: JFET clásico, menor IDSS pero compatible
- 2N4416: Versión americana equivalente
- J310: JFET de bajo ruido, buena alternativa
- 2SK30A: Versión japonesa mejorada
- BF244: Versión de menor corriente de la misma familia
- BF246: Versión de mayor corriente de la misma familia
- MPF102: Equivalente de Motorola
Importante: Los JFETs tienen gran variación en sus parámetros. Siempre verificar IDSS y VP para asegurar compatibilidad en el circuito específico.
Equivalentes por Fabricante
- Philips/NXP: BF245A, BF245B, BF245C (diferentes rangos de IDSS)
- Fairchild: 2N5457, J310
- ON Semiconductor: 2N3819, MMBF245
- Toshiba: 2SK30A, 2SK117
Diferencias entre Versiones
El BF245 viene en diferentes versiones según IDSS:
- BF245A: IDSS = 2-6.5 mA
- BF245B: IDSS = 6.5-15 mA
- BF245C: IDSS = 12-25 mA
Elegir según la corriente requerida en la aplicación específica.
