MOSFET BSS84
¿Qué es el Transistor BSS84?
El BSS84 es un MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) de canal P en encapsulado SMD SOT-23. Es un transistor de efecto de campo diseñado para aplicaciones de conmutación y control de cargas de pequeña a mediana potencia. Su encapsulado compacto lo hace ideal para circuitos donde el espacio es crítico.
¿Qué es un MOSFET P-Channel?
Un MOSFET P-Channel funciona de manera opuesta a un N-Channel:
- Se activa aplicando un voltaje negativo en el Gate respecto al Source
- La corriente fluye del Source al Drain
- Es ideal para switching del lado positivo (high-side switching)
- Funciona como interruptor entre la alimentación positiva y la carga
Características Principales
| Parámetro | Símbolo | Valor | Unidad |
|---|---|---|---|
| Tipo | - | P-Channel Enhancement MOSFET | - |
| Voltaje Drain-Source máximo | VDS | 50 | V |
| Voltaje Gate-Source máximo | VGS | ±20 | V |
| Corriente Drain continua | ID | 130 | mA |
| Corriente Drain pulsada | IDM | 390 | mA |
| Resistencia ON (RDS(on)) | RDS(on) | 10 | Ω |
| Voltaje de umbral Gate-Source | VGS(th) | -0.5 a -1.5 | V |
| Potencia máxima | PD | 200 | mW |
| Capacitancia Gate-Source | CGS | 7 | pF |
| Capacitancia Gate-Drain | CGD | 2 | pF |
| Temperatura de operación | TJ | -55 a +150 | °C |
| Encapsulado | - | SOT-23 | - |

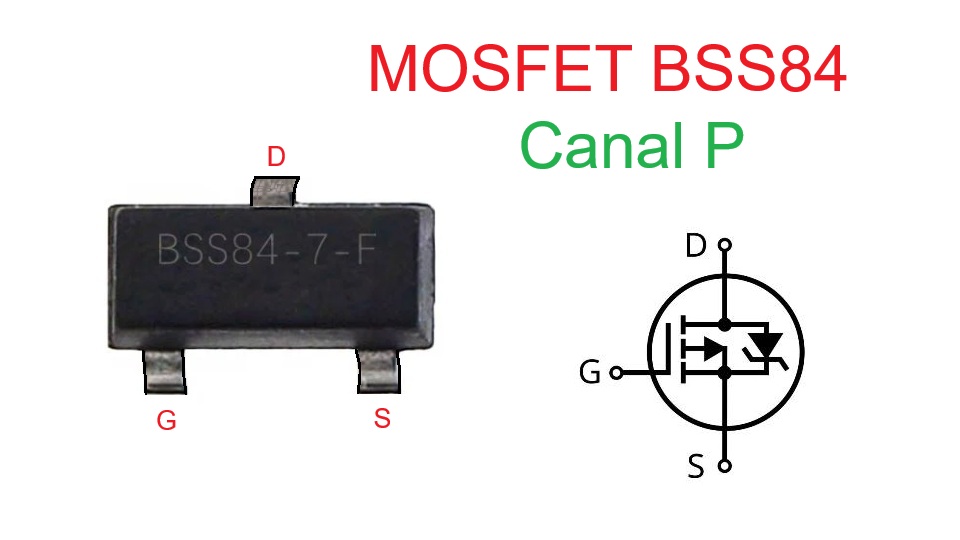

Configuración de Pines (Pinout)
Encapsulado SOT-23 (vista superior):
- Pin 1: Gate (G) - Control del transistor
- Pin 2: Source (S) - Conexión positiva
- Pin 3: Drain (D) - Conexión hacia la carga
Nota: En el encapsulado SOT-23, los pines se numeran en sentido antihorario comenzando desde la esquina inferior izquierda cuando el transistor se ve desde arriba.
Aplicaciones Típicas
- Load switching (control de cargas del lado positivo)
- Protección contra polaridad inversa
- Circuitos de switching de baja potencia
- Drivers para LEDs de bajo consumo
- Multiplexores analógicos
- Circuitos de protección de sobrecorriente
- Switching en circuitos de alimentación portátiles
- Control de motores pequeños (menos de 100mA)
- Interfaces lógicas complementarias
Equivalentes y Reemplazos
Los siguientes MOSFETs P-Channel pueden usarse como reemplazo del BSS84:
- BSS83: Versión de menor voltaje (20V), mismo encapsulado
- BSS85: Mayor corriente (170mA), características similares
- 2N7002P: Equivalente directo, amplia disponibilidad
- AO3401: Mayor corriente (4A), mismo SOT-23
- SI2305: Reemplazo chino popular, características similares
- IRLML6402: Mayor corriente (3.7A), mejor RDS(on)
- NDS355AP: Equivalente de Fairchild
- FDN337P: Reemplazo moderno con mejores características
Importante: Verificar siempre las especificaciones de corriente y voltaje del circuito antes de realizar sustituciones, especialmente en aplicaciones críticas.
Transistor Complemento
El complemento N-Channel del BSS84 es:
- BSS138: MOSFET N-Channel con características similares (50V, 220mA, SOT-23)
- 2N7002: N-Channel popular, muy usado como complemento
Este par complementario BSS84 (P-Channel) y BSS138/2N7002 (N-Channel) es útil en:
- Circuitos push-pull de baja potencia
- Inversores lógicos complementarios
- Multiplexores bidireccionales
- Circuitos de transmisión analógica
- Drivers complementarios para cargas simétricas
