TRIAC BT136
¿Qué es el TRIAC BT136?
El BT136 es un TRIAC (triodo de corriente alterna) de propósito general fabricado originalmente por Philips Semiconductors, ahora NXP. Es un dispositivo semiconductor de potencia que permite el control bidireccional de corriente alterna. Su diseño planar pasivado y gate sensible lo convierte en una excelente opción para aplicaciones de conmutación y control de fase en sistemas de baja y media potencia.
Este TRIAC pertenece a la familia de dispositivos de cuatro cuadrantes, lo que significa que puede ser disparado en cualquier polaridad de voltaje tanto en el gate como en los terminales principales. Su encapsulado TO-220AB facilita la disipación de calor y permite el montaje en disipadores térmicos para aplicaciones de mayor potencia.
Características Principales
El TRIAC BT136 se presenta en tres versiones principales según su voltaje máximo de ruptura:
BT136-500 (Serie 500V)
- Voltaje máximo repetitivo: 500V
- Corriente RMS máxima: 4A
- Corriente de disparo del gate: 2.5-25 mA (según cuadrante)
- Voltaje de disparo del gate: 0.7-1V típico
BT136-600 (Serie 600V)
- Voltaje máximo repetitivo: 600V
- Corriente RMS máxima: 4A
- Corriente de disparo del gate: 2.5-25 mA (según cuadrante)
- Voltaje de disparo del gate: 0.7-1V típico
- Corriente de mantenimiento: 2.2 mA típico
BT136-800 (Serie 800V)
- Voltaje máximo repetitivo: 800V
- Corriente RMS máxima: 4A
- Corriente de disparo del gate: 2.5-25 mA (según cuadrante)
- Temperatura de operación: -40°C a +125°C

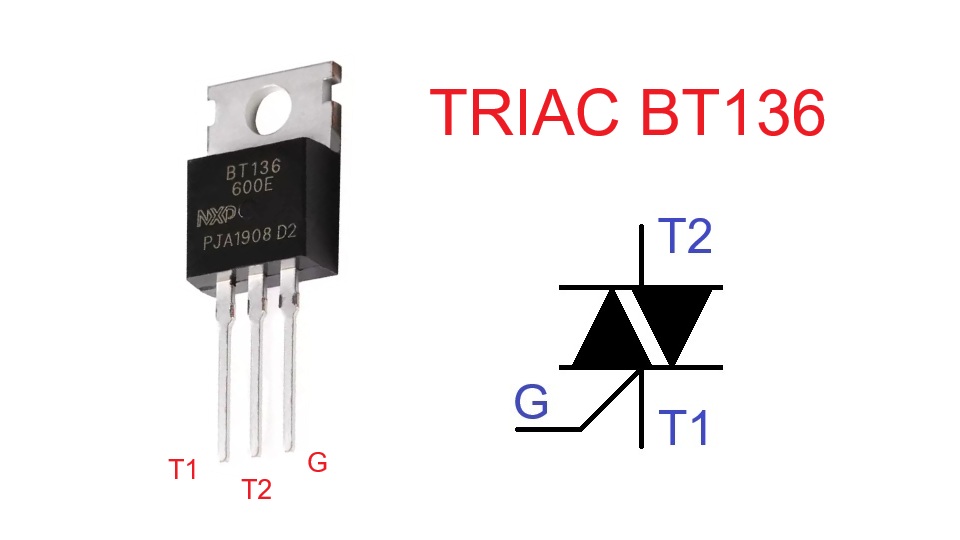

Pinout
El TRIAC BT136 en encapsulado TO-220AB tiene la siguiente configuración de pines vista desde el frente (lado de la etiqueta):
- Pin 1 (T1): Terminal principal 1
- Pin 2 (T2): Terminal principal 2
- Pin 3 (G): Gate o compuerta de disparo
La pestaña metálica de montaje está conectada internamente al terminal T2, lo que debe considerarse al diseñar el circuito y el montaje térmico.
¿Qué Reemplazos o Equivalencias Tiene?
El TRIAC BT136 tiene varios equivalentes directos y sustitutos compatibles:
Equivalentes Directos:
- BTA08-600B: Equivalente directo de NXP con características similares
- BT139: Versión de mayor corriente (16A) del mismo fabricante
- MAC97A6: Equivalente de Motorola/ON Semiconductor
- Q4008L: Alternativa de Teccor Electronics
- BT169: Versión de menor corriente de la misma familia
Principio de Funcionamiento
El TRIAC BT136 funciona como un interruptor bidireccional controlado por voltaje. En estado normal, bloquea el flujo de corriente entre los terminales T1 y T2 hasta que recibe una señal de disparo en el gate.
Cuando se aplica una corriente de al menos 2.5 mA al gate (en la configuración más sensible T2+ G+), el TRIAC entra en conducción y permite el paso de corriente entre T1 y T2. Una vez disparado, continúa conduciendo incluso si se retira la señal del gate, siempre que la corriente principal se mantenga por encima de la corriente de mantenimiento de 2.2 mA típico.
El dispositivo se apaga automáticamente cuando la corriente principal cae por debajo de la corriente de mantenimiento, lo que ocurre naturalmente en cada cruce por cero de la señal de corriente alterna. Para un nuevo ciclo de conducción, debe aplicarse nuevamente la señal de disparo al gate.
Con un voltaje de disparo del gate de apenas 0.7V típico y corrientes de disparo desde 2.5 mA, el BT136 puede ser controlado directamente por microcontroladores, optoacopladores y circuitos digitales de 3.3V y 5V.
Aplicaciones Típicas
El TRIAC BT136 se utiliza ampliamente en diversas aplicaciones de control de potencia AC:
Control de Iluminación
- Dimmers para lámparas incandescentes y halógenas
- Sistemas de iluminación teatral y escénica
- Control automático de intensidad lumínica
Control de Motores
- Regulación de velocidad en motores universales
- Control de ventiladores domésticos e industriales
- Arranque suave de motores pequeños
Control de Temperatura
- Reguladores de temperatura para calefactores
- Control de soldadores eléctricos
- Sistemas de calefacción por resistencia
Aplicaciones Domésticas
- Reguladores de velocidad para taladros
- Control de potencia en licuadoras
- Dimmers para lámparas de mesa
Recomendaciones de Uso
Protección y Filtrado
Siempre incluya un circuito snubber (RC) entre T1 y T2 para suprimir transitorios y mejorar la conmutación. Valores típicos son 47-100 ohm en serie con 100-220 nF.
Aislamiento del Gate
Use optoacopladores como el MOC3021 para aislar el circuito de control de baja tensión del circuito de potencia. Esto mejora la seguridad y reduce la interferencia electromagnética.
Disipación Térmica
Para corrientes superiores a 2A, monte el TRIAC en un disipador térmico adecuado. La resistencia térmica unión-ambiente en aire libre es de 60°C/W.
Filtrado de EMI
Implemente filtros LC en la entrada de alimentación para reducir las interferencias electromagnéticas generadas por la conmutación rápida del TRIAC.
Cargas Inductivas
Al controlar cargas inductivas como motores, agregue un circuito de descarga para manejar los transitorios de corriente inversa que pueden dañar el dispositivo.
Selección de Voltaje
Seleccione la serie apropiada según el voltaje de red: BT136-500 para 220V, BT136-600 para aplicaciones con margen adicional, y BT136-800 para aplicaciones industriales de hasta 380V.
