¿Qué es el TRIAC BTA16?
El TRIAC BTA16 es un semiconductor bidireccional de tres terminales fabricado por STMicroelectronics, diseñado para el control de potencia en corriente alterna. Pertenece a la familia de triacs de media potencia y se caracteriza por su capacidad de conmutar cargas de hasta 16 amperios RMS. Este dispositivo permite el control de fase y la conmutación ON/OFF en aplicaciones de potencia de corriente alterna, siendo ampliamente utilizado en sistemas de control de motor, dimmers de luz y reguladores de temperatura.
Características principales
El TRIAC BTA16 presenta las siguientes especificaciones técnicas destacadas:
Corriente nominal: 16A RMS (onda senoidal completa) a una temperatura de carcasa de 100°C para encapsulados TO-220AB y D²PAK, y 86°C para TO-220AB aislado.
Voltaje de bloqueo: Disponible en dos versiones principales: BTA16-600 (600V) y BTA16-800 (800V) de voltaje de bloqueo directo e inverso.
Corriente de compuerta: Varía según el tipo: versiones estándar requieren entre 25-50 mA, mientras que las versiones Snubberless requieren entre 10-50 mA dependiendo del modelo específico.
Voltaje de compuerta: Máximo 1.3V para activar el dispositivo.
Resistencia térmica: 1.2°C/W de unión a carcasa para TO-220AB/D²PAK y 2.1°C/W para TO-220AB aislado.

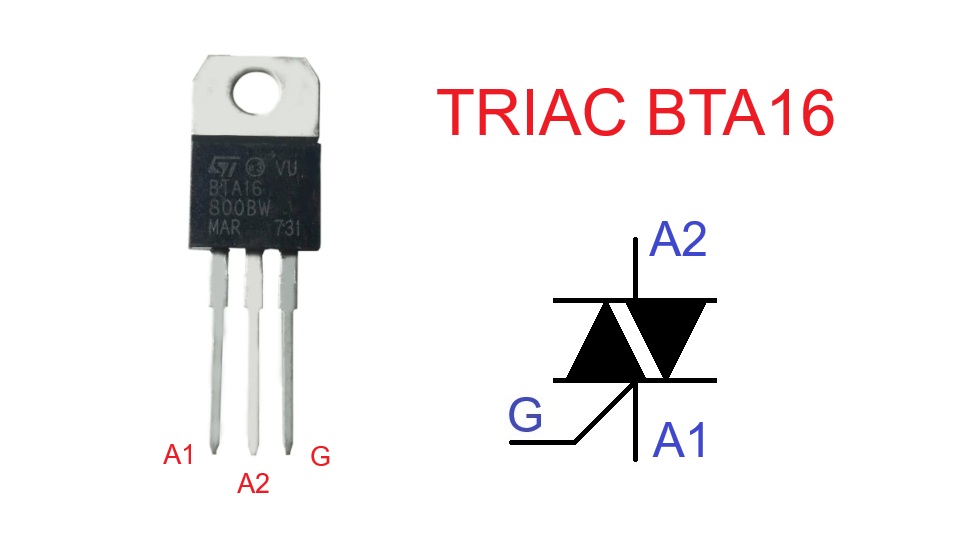

Pinout
El TRIAC BTA16 cuenta con tres terminales en su configuración estándar. Visto desde la parte frontal del componente (lado metálico hacia abajo), la configuración de pines es la siguiente:
- Pin 1 (izquierda): A1 (Ánodo 1 / Terminal principal 1)
- Pin 2 (centro): A2 (Ánodo 2 / Terminal principal 2)
- Pin 3 (derecha): G (Gate / Compuerta)
El terminal metálico (pestaña) está conectado internamente al terminal A2. En las versiones aisladas (BTA), existe aislamiento eléctrico entre la pestaña y el semiconductor mediante una cerámica interna, proporcionando aislamiento de 2500V RMS.
¿Qué reemplazos o equivalencias tiene?
El TRIAC BTA16 tiene varios equivalentes funcionales en el mercado:
- BTB16: Versión no aislada del mismo fabricante STMicroelectronics
- T1635 y T1650: Equivalentes en encapsulado D²PAK del mismo fabricante
- MAC16A: Equivalente de Motorola/ON Semiconductor
- Q6016: Alternativa de Teccor Electronics
- BT138: Equivalente de menor corriente (12A) que puede usarse en aplicaciones de menor potencia
Principio de funcionamiento
El TRIAC BTA16 funciona como un interruptor bidireccional controlado por compuerta. Cuando se encuentra en estado de bloqueo, puede soportar voltajes de hasta 600V o 800V (según la versión) entre sus terminales principales A1 y A2, con una corriente de fuga menor a 5 µA a 25°C.
Para activar el dispositivo, se debe aplicar una corriente de compuerta que supere el valor de IGT (25-50 mA según la versión). Una vez activado, el TRIAC mantiene la conducción mientras la corriente principal sea mayor que la corriente de mantenimiento IH (25-50 mA). El voltaje de caída en estado de conducción es aproximadamente 1.55V a 25°C cuando circulan 22.5A.
La característica bidireccional permite que el dispositivo conduzca corriente en ambas direcciones una vez activado, siendo ideal para aplicaciones de corriente alterna. El TRIAC se desactiva automáticamente cuando la corriente principal disminuye por debajo de la corriente de mantenimiento, típicamente al cruzar por cero la forma de onda de CA.
Aplicaciones típicas
El TRIAC BTA16 encuentra aplicación en una amplia gama de proyectos electrónicos:
Control de iluminación: Dimmers para lámparas incandescentes y halógenas, permitiendo el control suave del brillo mediante control de fase.
Control de motores: Reguladores de velocidad para motores universales en electrodomésticos como taladros, licuadoras y ventiladores.
Sistemas de calefacción: Controladores de temperatura para resistencias eléctricas, calentadores y sistemas de calefacción por suelo radiante.
Relés estáticos: Sustitutos de relés electromecánicos para conmutación silenciosa y sin desgaste de contactos.
Arrancadores suaves: Para motores de inducción monofásicos, reduciendo la corriente de arranque inicial.
Recomendaciones de uso
Para garantizar un funcionamiento óptimo y prolongar la vida útil del TRIAC BTA16, considere las siguientes recomendaciones:
Disipación térmica: Utilice un disipador de calor adecuado cuando la corriente supere los 8A. La resistencia térmica de unión a ambiente es de 60°C/W sin disipador para TO-220AB.
Protección de compuerta: Implemente una resistencia en serie con la compuerta (típicamente 100-470Ω) para limitar la corriente de disparo y proteger contra picos de voltaje.
Filtrado de interferencias: Use filtros RC (snubber) en paralelo con el TRIAC para suprimir picos de voltaje y reducir interferencias electromagnéticas, especialmente en cargas inductivas.
Selección de voltaje: Elija una versión con voltaje de bloqueo al menos 20% mayor que el voltaje pico de la aplicación. Para 220V RMS, use la versión de 600V como mínimo.
Circuito de disparo: Para cargas inductivas, prefiera las versiones Snubberless (sufijo W) que ofrecen mejor capacidad de conmutación sin necesidad de circuitos snubber externos.
