TRIAC BTA41
¿Qué es el TRIAC BTA41?
El BTA41 es un TRIAC (Triode for Alternating Current) de alta potencia diseñado para el control de corriente alterna en aplicaciones industriales y domésticas. Se trata de un semiconductor de cuatro capas que permite el control bidireccional de la corriente, funcionando como un interruptor electrónico controlado por gate para circuitos de CA.
Este componente pertenece a la serie BTA/BTB40-41 de STMicroelectronics y está especialmente diseñado para aplicaciones que requieren alta capacidad de corriente y robustez en condiciones adversas de funcionamiento.
Características Principales
El TRIAC BTA41 presenta las siguientes especificaciones técnicas fundamentales:
- Corriente RMS máxima: 40 A (en onda cuadrada, temperatura base ≤ 105°C)
- Voltaje de bloqueo repetitivo: 600V (BTA41-600B) y 800V (BTA41-800B)
- Corriente de disparo del gate: 50 mA máximo (cuadrantes I, II y III), 70 mA máximo (cuadrante IV)
- Corriente de mantenimiento: 80 mA máximo
- Voltaje de estado ON: 1.2V típico, 1.5V máximo a 56.6A
- Temperatura de junción máxima: 150°C
- Corriente pico no repetitiva: 400 A (20 ms, onda sinusoidal completa)
- Aislamiento del tab: 2500 V RMS

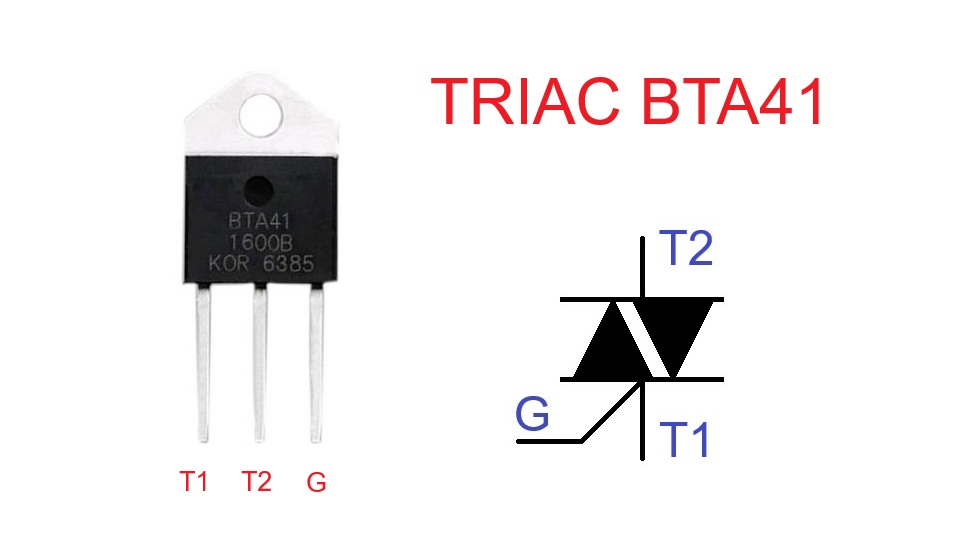

Pinout
El TRIAC BTA41 viene en encapsulado TO-3P (IITO3P/SOT1292) con tres terminales principales:
Vista frontal (desde el lado de las conexiones):
- Pin 1 - T1 (Terminal 1): Terminal principal 1, generalmente conectado a la carga
- Pin 2 - T2 (Terminal 2): Terminal principal 2, generalmente conectado a la fuente de alimentación AC
- Pin 3 - G (Gate): Terminal de control para el disparo del TRIAC
El tab metálico del encapsulado está eléctricamente aislado de los terminales internos y puede conectarse directamente a un disipador de calor sin necesidad de aislamiento adicional.
¿Qué reemplazos o equivalencias tiene?
El BTA41 tiene varios equivalentes funcionales que pueden utilizarse como reemplazos según la aplicación específica:
- BTA40: Versión hermana con características muy similares
- BTB41: Versión con encapsulado aislado similar
- TIC236D: Alternativa de otros fabricantes con especificaciones comparables
- T405: TRIAC de características similares en diferentes encapsulados
Principio de Funcionamiento
El TRIAC BTA41 funciona como un interruptor bidireccional controlado por gate. Una vez que se aplica una corriente de disparo de al menos 50 mA (70 mA en el cuadrante IV) al terminal gate, el dispositivo entra en conducción y permanece así mientras la corriente principal sea superior a 80 mA.
Durante la conducción, el voltaje entre terminales principales es de aproximadamente 1.2V a 1.5V, lo que representa una resistencia muy baja. El TRIAC se apaga automáticamente cuando la corriente principal cae por debajo de la corriente de mantenimiento (80 mA), lo que ocurre naturalmente en cada cruce por cero de la señal de corriente alterna.
Con su capacidad de 40A RMS a 600V, el dispositivo puede controlar potencias de hasta 24 kW en aplicaciones monofásicas a 220V, manejando cargas tanto resistivas como inductivas gracias a su alta capacidad de dV/dt (750 V/μs a 125°C).
Aplicaciones Típicas
El TRIAC BTA41 es ampliamente utilizado en diversas aplicaciones de control de potencia:
- Control de motores: Arranque suave y control de velocidad de motores de inducción monofásicos
- Sistemas de calefacción: Control de temperatura en calentadores eléctricos industriales
- Iluminación: Dimmers de alta potencia para sistemas de iluminación profesional
- Soldadura: Control de potencia en equipos de soldadura por resistencia
- Hornos industriales: Regulación de temperatura en procesos industriales
- Sistemas UPS: Conmutación de potencia en sistemas de alimentación ininterrumpida
- Control de electroválvulas: Activación de válvulas de gran tamaño en sistemas hidráulicos
Recomendaciones de Uso
Para garantizar un funcionamiento óptimo y seguro del TRIAC BTA41, considera las siguientes recomendaciones:
- Disipación térmica: Utiliza siempre un disipador de calor adecuado. La resistencia térmica junción-base es de máximo 0.9 K/W
- Protección del gate: Limita la corriente del gate a máximo 8A pico y la potencia media a 1W en periodos de 20ms
- Filtrado de ruido: Incluye un circuito RC snubber (típicamente 100Ω + 100nF) entre terminales principales para limitar dV/dt
- Aislamiento: Aprovecha el aislamiento del tab (2500V) para montaje directo en disipadores conectados a tierra
- Temperatura de operación: Mantén la temperatura de la base por debajo de 105°C para operación a corriente máxima
- Circuito de disparo: Utiliza pulsos de gate de al menos 150 mA para asegurar el encendido en todas las condiciones
- Protección contra sobrecorriente: Incluye fusibles ultrarrápidos dimensionados según la aplicación específica
Recuerda que al trabajar con voltajes de red, siempre debes implementar medidas de seguridad apropiadas y cumplir con las normativas eléctricas locales.
