SCR C106B

¿Qué es el SCR C106B?

El SCR C106B es un tiristor (Silicon Controlled Rectifier) tipo sensitive-gate diseñado para conmutación y control de potencia en aplicaciones de consumo y control (iluminación, control de velocidad, control de temperatura, conmutación AC). Pertenece a la familia C106 (variantes B, D, M según tensión de bloqueo).

Características principales

• Peak repetitive off-state voltage (V_DRM, VRRM): 200 V (versión B).
• On-state RMS current (IT(RMS)): 4,0 A (180° conducción, T_C=80°C).
• Average on-state current (IT(AV)): ≈2,55 A (180° conducción, T_C=80°C).
• Peak non-repetitive surge current (ITSM, 1/2 ciclo, 60 Hz): 20 A.
• Peak on-state voltage (V_TM) típico: ≈2,2 V (a IF = 4 A).
• Gate trigger current (IGT) típico/nominal (condiciones de prueba): del orden de centenas de µA (ej. ≈200 µA con V_AK=6 V, RL=100 Ω, RGK=1 kΩ).
• Rango de temperatura de operación: TJ = −40 °C a +110 °C.

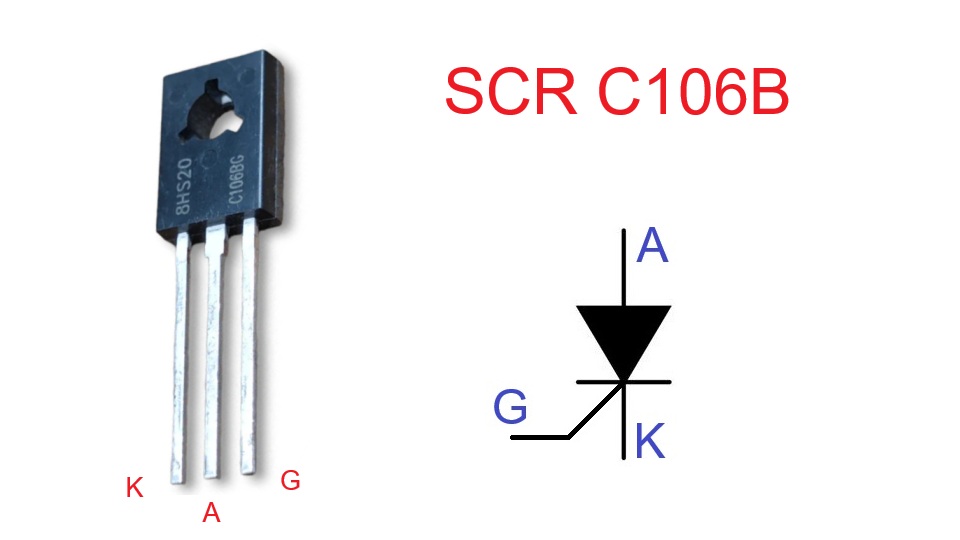

Pinout

En vista frontal (cara plana hacia adelante, patillas hacia abajo) el orden de los terminales de izquierda a derecha es:

1. Cátodo
2. Ánodo
3. Gate (puerta)

¿Qué reemplazos o equivalencias tiene?

Existen dispositivos equivalentes o cross-references comerciales. Antes de sustituir, verifica que la tensión de bloqueo, corriente RMS y características de gate coincidan con tu aplicación. Algunas referencias comunes encontradas en cross-ref / distribuidores:

• NTE5455 (suele indicarse como reemplazo de la versión 200 V / 4 A en listados comerciales).
• Versiones C106B / C106B1 de otros fabricantes (misma familia C106 con especificaciones equivalentes).
• Reemplazos tipo “SK3597” o referencias de stock/réplicas comerciales que apuntan a la misma especificación 200 V / 4 A.

Nota: la lista anterior reúne equivalencias habituales encontradas en catálogos; confirmar hoja de datos y empaquetado antes de usar como sustituto.

Principio de funcionamiento

El C106B es un dispositivo pn-pn (estructura SCR) que permanece en estado de bloqueo hasta que un pulso de corriente en la puerta supera la corriente de disparo. En términos prácticos:

• Con el ánodo a una tensión positiva respecto al cátodo (hasta 200 V según la versión), el SCR está en estado «off» mientras la corriente de puerta sea inferior al umbral de disparo.
• Si se aplica al gate un pulso que entregue la corriente de disparo (por ejemplo ≈200 µA en las condiciones de prueba typical), la unión interna se activa y el SCR conduce. Tras dispararse, la caída ánodo-cátodo en conducción es del orden de ≈2,2 V a 4 A.
• Para que el SCR permanezca en conducción basta mantener la corriente principal por encima de la corriente de mantenimiento (holding current), que es del orden de miliamperios; si la corriente anódica cae por debajo de ese valor, el dispositivo se desactiva y vuelve a bloqueo.
• En condiciones de sobrecorriente transitoria (picos en media onda) el dispositivo soporta hasta ≈20 A (ITSM) por 1/2 ciclo; esto NO sustituye el dimensionado de fusibles/protecciones.

Aplicaciones típicas

• Control de cargas resistivas (dimmers de lámparas, calefacción).
• Control de velocidad de motores AC pequeños (conmutación en fase).
• Relés estáticos y conmutación AC de cargas.
• Control de procesos y sistemas de alarma donde se requiere conmutación de potencia económica.

Recomendaciones de uso

• Montaje y disipación: apoyar el encapsulado en disipador y respetar par de apriete recomendado; controlar temperatura de la unión. Las resistencias térmicas típicas son del orden de 3 °C/W (J→C) y ≈75 °C/W (J→A) sin disipador —consulta la hoja para tu caso.
• Protección contra dv/dt: la especificación de dv/dt típica está en el rango de varios V/µs; si tu circuito tiene transientes rápidos, añade una red snubber RC (por ejemplo R en serie con C) o aumenta la resistencia gate-cathode para evitar disparos falsos.
• Gate: al ser de gate sensible, utiliza un circuito de gate que entregue un pulso controlado (no aplicar tensiones positivas en gate cuando el ánodo esté en negativo) y evita inyección de corrientes parásitas. Emplea resistencias de gate cuando sea necesario.
• Protecciones: dimensiona fusibles y protecciones teniendo en cuenta I²t y la corriente de pico ITSM; evita someter el SCR a ciclos térmicos severos o a sobrevoltajes superiores a VDRM/VRRM.
• Comprobación previa: si vas a sustituir por un equivalente comercial, compara VDRM, IT(RMS), ITSM, IGT, VTM y el encapsulado para asegurar compatibilidad mecánica y eléctrica.
