SCR C106D

¿Qué es el SCR C106D?

El C106D es un tiristor de puerta sensible, diseñado para el control de potencia en corriente alterna y corriente continua. Se utiliza en aplicaciones como control de iluminación, regulación de velocidad de motores y control de temperatura. Está encapsulado en formato TO-225AA y forma parte de la familia C106, donde la letra final indica su tensión nominal máxima.

Características principales

• Voltaje repetitivo de bloqueo (V_DRM/V_RRM): 400 V.
• Corriente RMS en conducción (I_T(RMS)): 4 A.
• Corriente media en conducción (I_T(AV)): 2.55 A.
• Pico de corriente no repetitiva (I_TSM): 20 A.
• Caída de tensión en conducción (V_TM) típica: 2.2 V a 4 A.
• Tensión de disparo de puerta (V_GT) típica: 0.6 V.
• Corriente de disparo de puerta (I_GT) típica: 15 μA.
• Rango de temperatura de operación: −40 °C a +110 °C.
• Encapsulado: TO-225AA.

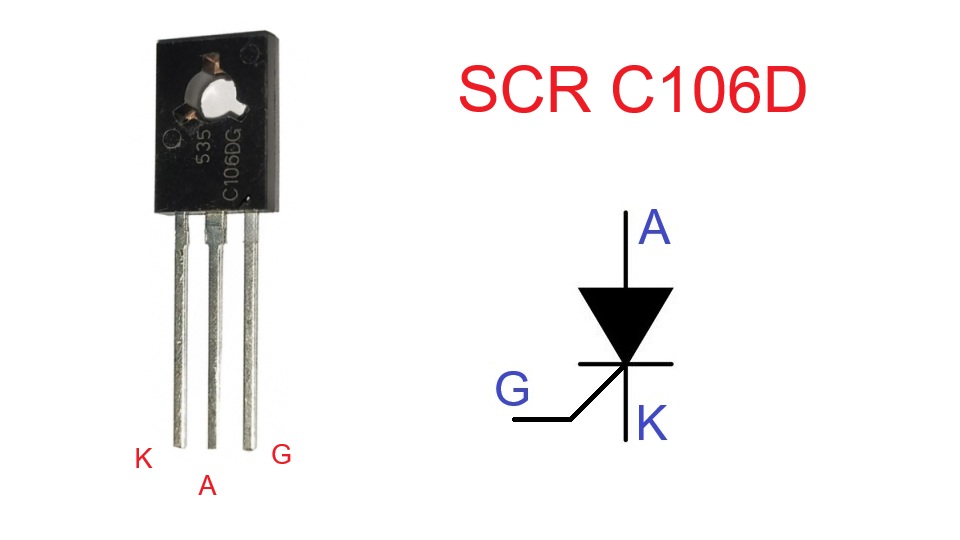

Pinout (orden en vista frontal)

Mirando el componente de frente, con la cara plana hacia ti, el orden de pines de izquierda a derecha es:

• Cátodo
• Ánodo
• Gate (puerta)

¿Qué reemplazos o equivalencias tiene?

• C106DG
• C106D1
• C106B (verificar tensión nominal)
• C106M (verificar tensión nominal)

Principio de funcionamiento

El C106D permanece en estado de bloqueo hasta que se aplica un pulso de tensión en la puerta de aproximadamente 0.6 V y una corriente mínima de unos 15 μA. Esto hace que el dispositivo entre en conducción entre ánodo y cátodo, manteniéndose encendido mientras la corriente sea superior a su corriente de mantenimiento (aprox. 0.19 mA). La caída de tensión entre ánodo y cátodo en conducción es de unos 2.2 V a 4 A. En corriente alterna, el SCR se apaga automáticamente cuando la corriente pasa por cero.

Aplicaciones típicas

• Reguladores de iluminación (dimmers).
• Control de velocidad de motores.
• Cargadores de baterías.
• Control de sistemas de calefacción.
• Interruptores electrónicos de potencia.

Recomendaciones de uso

• No exceder la tensión de puerta inversa de 6 V.
• Usar disipador si la corriente se aproxima al máximo permitido.
• Proteger contra sobrecorrientes con fusibles adecuados.
• Colocar un circuito snubber para evitar disparos falsos por transitorios.
• Verificar que cualquier reemplazo cumpla con los valores de tensión y corriente especificados.
