SCR C106M

¿Qué es el SCR C106M?

El C106M es un tiristor (SCR — Silicon Controlled Rectifier) de la serie C106: un dispositivo PNPN con puerta sensible diseñado para conmutación y control de potencia en aplicaciones de consumo y control, como regulación de iluminación, control de motores y disparo de cargas. Suele presentarse en encapsulado tipo TO-225A con pestaña térmica para montaje en disipador.

Características principales

Datos más relevantes (valores típicos / máximos):

• Voltaje de bloqueo repetitivo (VDRM / VRRM): 600 V (variante C106M).
• Corriente en estado ON (IT RMS, ángulo 180°): 4,0 A.
• Corriente promedio máxima (IT(AV), 180° a TC = 80 °C): 2,55 A.
• Corriente de pico no repetitiva (1/2 ciclo, 60 Hz): 20 A.
• Voltaje ON típico (VTM) a IT = 4 A: aproximadamente 2,2 V.
• Corriente de disparo de puerta (IGT) típica: del orden de decenas de microamperios.
• Corriente de mantenimiento (IH) típica: del orden de cientos de microamperios.
• Rango de temperatura de funcionamiento: -40 °C a +110 °C.
• Resistencias térmicas indicativas: RθJC baja, RθJA alta sin disipador (dimensionar disipador según uso).

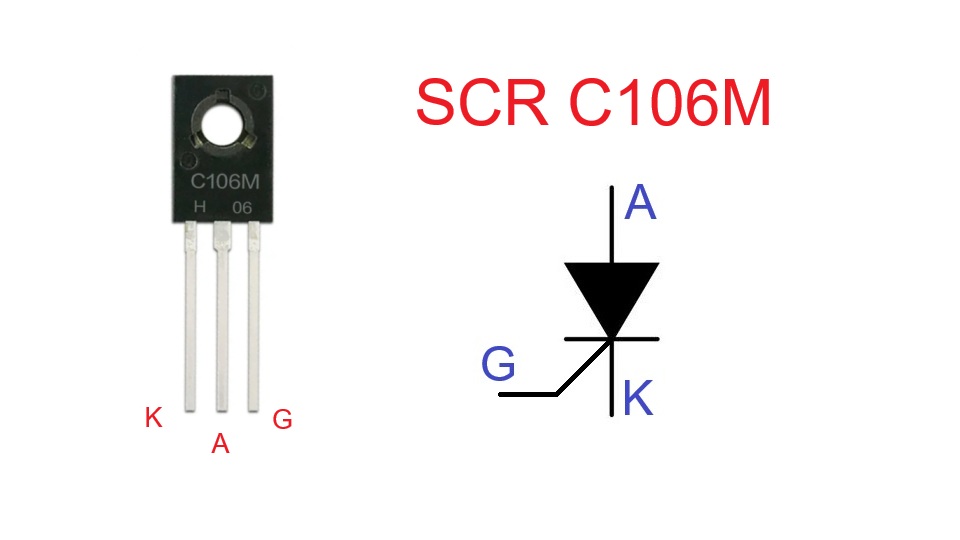

Pinout (orden en su vista frontal)

Vista frontal (mirando el frente del encapsulado, pines de izquierda a derecha): Cathode (cátodo) — Anode (ánodo) — Gate (puerta) .

¿Qué reemplazos o equivalencias tiene?

La serie C106 incluye variantes con distintas capacidades de voltaje y versiones con sufijos de fabricante. Antes de sustituir, compare siempre VDRM/VRRM, IT(RMS), IGT, encapsulado y curvas térmicas. Ejemplos de alternativas dentro de la misma familia o marcajes equivalentes:

1. C106D — variante con menor tensión de bloqueo (ej. 400 V) dentro de la serie.
2. C106B — variante con tensión de bloqueo reducida (ej. 200 V) dentro de la serie.
3. Versiones marcadas con sufijos del fabricante (por ejemplo C106M con sufijo Pb-Free o marcaje del fabricante) que mantienen características eléctricas.
4. Part numbers equivalentes publicados por distintos fabricantes para la misma especificación; verificar siempre parámetros antes de sustituir.

Principio de funcionamiento

Un SCR funciona como un interruptor controlado: mientras la tensión ánodo-cátodo esté por debajo del voltaje de bloqueo (hasta 600 V en el C106M), el dispositivo permanece bloqueado. Aplicando una pequeña corriente a la puerta (del orden de decenas de microamperios) se inicia la conducción y el SCR pasa a estado ON; en conducción puede circular la corriente de carga (por ejemplo hasta 4 A RMS sostenidos) y el voltaje ánodo-cátodo en ON será del orden de ~2 V a varios amperios. Para apagar el SCR es necesario reducir la corriente por debajo de la corriente de mantenimiento; en AC esto se consigue naturalmente cada semiciclo si la carga y el circuito hacen que la corriente baje por debajo de ese umbral.

Aplicaciones típicas

• Dimmer para lámparas y control de iluminación.
• Control de velocidad de motores AC en aplicaciones domésticas e industriales ligeras.
• Control de temperatura en resistencias de calefacción y regulación térmica.
• Disparo y conmutación de cargas en sistemas de automatización y alarmas.

Recomendaciones de uso

• Confirme la variante correcta: use C106M si necesita bloqueo hasta 600 V.
• Dimensione disipación térmica: monte en disipador cuando trabaje a corrientes cercanas a su IT(RMS) nominal; revise curvas de derating y la máxima temperatura de juntura.
• Proteja contra picos e inductancias: utilice fusibles adecuados y considere redes snubber (RC) o varistores si hay picos de tensión o dv/dt elevados.
• Evite superar la corriente de pico no repetitiva; no confíe en el valor de I_TSM para operación repetitiva.
• Controle la puerta con señales limpias y evite tensiones de puerta inapropiadas con ánodo en polaridad negativa.
• Al sustituir por otro fabricante o variante, compare VDRM/VRRM, IT(RMS), IT(AV), IGT, IH, encapsulado y características térmicas.
• En prototipo, incluya instrumentación para medir temperatura y corriente y valide comportamiento antes de producción.
