CD4001B
¿Qué es el CD4001B?
El CD4001B contiene cuatro puertas NOR independientes de dos entradas. Opera en un amplio rango de tensión de alimentación y ofrece bajas corrientes de reposo características de la familia CMOS. Es adecuado para tareas lógicas generales, generación de señales, creación de biestables simples y como bloque lógico en proyectos electrónicos.
Características principales
- Configuración: 4 puertas NOR de 2 entradas (Quad 2-input NOR).
- Rango de alimentación recomendado: amplio (consúltese la versión/ fabricante para el valor exacto de su lote).
- Bajas corrientes de entrada y consumo en reposo (CMOS).
- Entradas protegidas contra descargas electrostáticas mediante diodos a VDD/VSS.
- Salida búferizada para mejor ganancia y manejo de cargas.
- Encapsulados habituales: DIP-14, SOIC-14, TSSOP-14, entre otros.

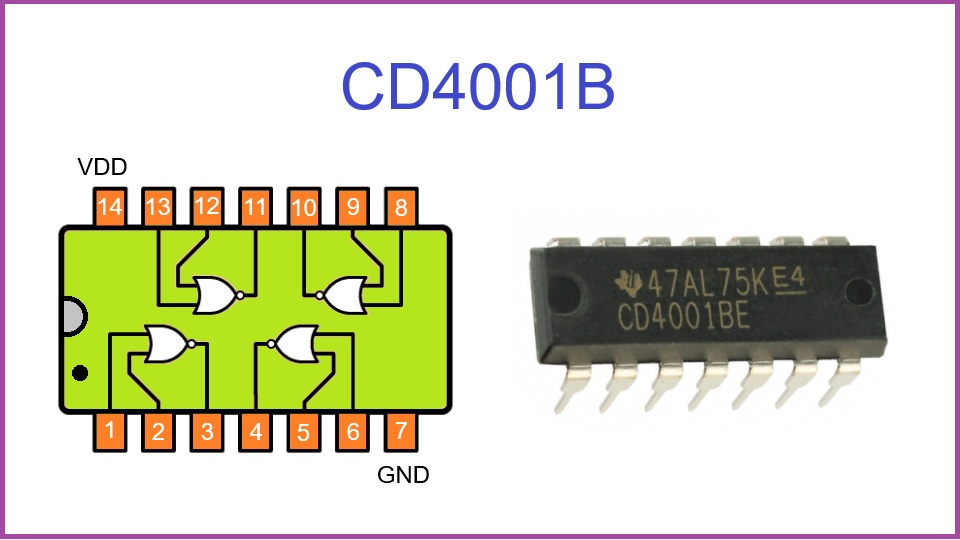

Pinout (DIP-14 / SOIC-14 - convención típica)
| Pin | Símbolo | Función |
|---|---|---|
| 1 | 1A | Entrada A, puerta 1 |
| 2 | 1B | Entrada B, puerta 1 |
| 3 | 1Y | Salida Y, puerta 1 |
| 4 | 2A | Entrada A, puerta 2 |
| 5 | 2B | Entrada B, puerta 2 |
| 6 | 2Y | Salida Y, puerta 2 |
| 7 | VSS | Masa (GND) |
| 8 | 3Y | Salida Y, puerta 3 |
| 9 | 3A | Entrada A, puerta 3 |
| 10 | 3B | Entrada B, puerta 3 |
| 11 | 4Y | Salida Y, puerta 4 |
| 12 | 4A | Entrada A, puerta 4 |
| 13 | 4B | Entrada B, puerta 4 |
| 14 | VDD | Alimentación positiva |
Tabla de verdad (NOR de 2 entradas)
| A | B | Y = A NOR B |
|---|---|---|
| 0 | 0 | 1 |
| 0 | 1 | 0 |
| 1 | 0 | 0 |
| 1 | 1 | 0 |
Características eléctricas clave (valores típicos)
- Rango de alimentación típico documentado por fabricantes de la familia B: 3 V a 18 V (ver hoja de datos del proveedor para límites absolutos y parámetros por tensión).
- Tiempo de propagación típico: ≈ 60 ns (típ. a VDD = 10 V, CL = 50 pF, según hoja de fabricante).
- Corriente de entrada máxima (orden de magnitud): 1 µA (a tensiones altas y sobre rango temperatura - consultar datasheet para condiciones exactas).
- Impedancia de salida y capacidad de conducción: salida búferizada con capacidad para cargas lógicas estándar; consulte la curva de corriente vs tensión del fabricante para aplicaciones de potencia.
- Temperatura de operación: variantes comerciales y militares con rangos distintos; ver la parte específica (ej. CD4001BE, CD4001B-MIL) para rangos exactos.
Advertencia: los valores anteriores son resumen orientativo — para diseño crítico consulte siempre la hoja técnica completa del fabricante y las condiciones de medida (VDD, CL, temperatura).
Aplicaciones típicas
- Bloques lógicos en proyectos digitales: implementación de funciones NOR, arreglos lógicos y conversiones a otras puertas (con combinaciones).
- Generadores de pulsos y biestables (SR latch con NORs).
- Interfaz con sensores y sistemas de bajo consumo (aprovechando baja corriente de reposo de CMOS).
- Prototipos y enseñanza — uso frecuente en experimentos didácticos y proyectos DIY.
Equivalentes y reemplazos
Partes equivalentes: CD4001 (familia 4000), MC14001, variantes con sufijos de fabricante (por ejemplo CD4001BE, CD4001BM, etc.). Al reemplazar verifique compatibilidad de tensiones, tiempos de propagación y encapsulado.
