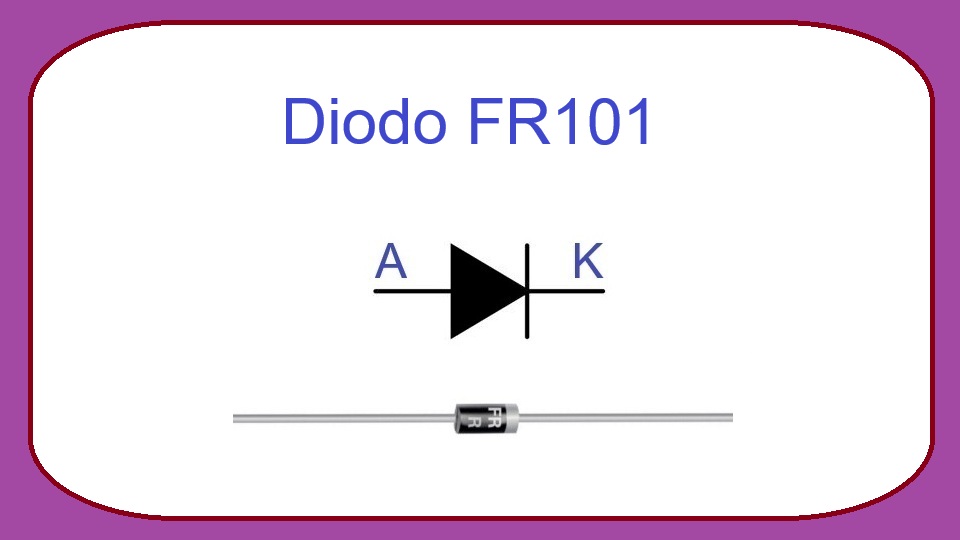

FR101 - Diodo de Recuperación Rápida
El FR101 es un diodo rectificador de recuperación rápida (Fast Recovery Rectifier) ampliamente utilizado en fuentes de alimentación, convertidores electrónicos, circuitos de protección y aplicaciones de conmutación. Su principal ventaja frente a los diodos rectificadores convencionales es su menor tiempo de recuperación inversa, lo que le permite trabajar eficientemente en circuitos de frecuencia elevada.
Este componente pertenece a la familia FR10x, una serie de diodos diseñados para soportar corrientes relativamente altas y realizar rectificación rápida en aplicaciones electrónicas de potencia baja y media. Su encapsulado más común es DO-41, facilitando su integración en placas electrónicas y prototipos.
¿Qué es el FR101?
El FR101 es un diodo semiconductor rectificador rápido fabricado con una unión PN especialmente diseñada para reducir el tiempo necesario para pasar del estado de conducción al estado de bloqueo. Esta característica permite utilizarlo en circuitos donde las señales cambian rápidamente de polaridad.
Su función principal es permitir el paso de corriente en una sola dirección mientras bloquea el flujo en sentido contrario. Gracias a su velocidad de recuperación, resulta especialmente útil en fuentes conmutadas, inversores, cargadores y sistemas electrónicos que operan a frecuencias superiores a las empleadas por los rectificadores convencionales de la serie 1N400x.
Características principales
- Voltaje inverso máximo repetitivo (VRRM): 50 V.
- Corriente rectificada promedio (IF(AV)): 1 A.
- Corriente de pico no repetitiva (IFSM): aproximadamente 30 A.
- Tiempo de recuperación inversa típico (trr): 150 ns.
- Caída de tensión directa (VF): aproximadamente 1,3 V a 1 A.
- Encapsulado axial DO-41 para montaje tradicional.
- Temperatura de operación de unión: entre -65 °C y +150 °C.
¿Qué reemplazos o equivalencias tiene?
Las equivalencias deben seleccionarse verificando siempre que los parámetros eléctricos sean iguales o superiores a los del FR101. Algunas de las alternativas más utilizadas son:
- FR102 (100 V, 1 A).
- FR103 (200 V, 1 A).
- FR104 (400 V, 1 A).
- FR107 (1000 V, 1 A).
- UF4001 (50 V, 1 A, recuperación ultrarrápida).
Los modelos FR102 a FR107 pertenecen a la misma familia y conservan la mayoría de características eléctricas, aumentando principalmente la tensión inversa máxima soportada.
Principio de funcionamiento
Cuando el ánodo del FR101 se conecta a un potencial positivo respecto al cátodo, el diodo entra en conducción. En esta condición circula corriente a través del dispositivo con una caída de tensión aproximada de 1,3 V cuando la corriente se acerca a 1 A.
Si la polaridad se invierte, el diodo bloquea el paso de corriente mientras el voltaje inverso no supere los 50 V especificados por el fabricante. Esto permite convertir corriente alterna en corriente continua y proteger circuitos contra inversiones de polaridad.
En aplicaciones de conmutación rápida, el tiempo de recuperación inversa de aproximadamente 150 ns permite que el FR101 deje de conducir rápidamente cuando cambia la polaridad. Esta característica reduce pérdidas de energía y mejora la eficiencia del circuito frente a rectificadores más lentos.
Aplicaciones típicas
- Fuentes de alimentación conmutadas.
- Rectificación de señales de alta frecuencia.
- Circuitos inversores de potencia.
- Cargadores electrónicos.
- Protección contra inversión de polaridad.
- Etapas de salida de convertidores DC-DC.
- Circuitos de rueda libre para relés y bobinas.
- Equipos de telecomunicaciones.
- Sistemas de iluminación electrónica.
- Equipos industriales de control.
Recomendaciones de uso
- No exceder la corriente promedio máxima de 1 A durante la operación continua.
- Verificar que la tensión inversa aplicada permanezca por debajo de 50 V.
- Respetar la polaridad correcta durante el montaje para evitar daños al circuito.
- Utilizar disipación térmica adecuada cuando trabaje cerca de sus límites máximos.
- En aplicaciones de alta frecuencia, mantener pistas cortas para reducir inductancias parásitas.
- Comprobar que cualquier reemplazo tenga especificaciones iguales o superiores.
- Consultar siempre el datasheet del fabricante antes de utilizarlo en diseños críticos.
El FR101 es un diodo rectificador rápido de 1 amperio y 50 voltios que ofrece una excelente combinación entre velocidad de conmutación, bajo costo y facilidad de implementación. Gracias a su tiempo de recuperación reducido, resulta una opción muy popular para proyectos de electrónica básica, reparación de equipos y diseño de fuentes de alimentación modernas.
