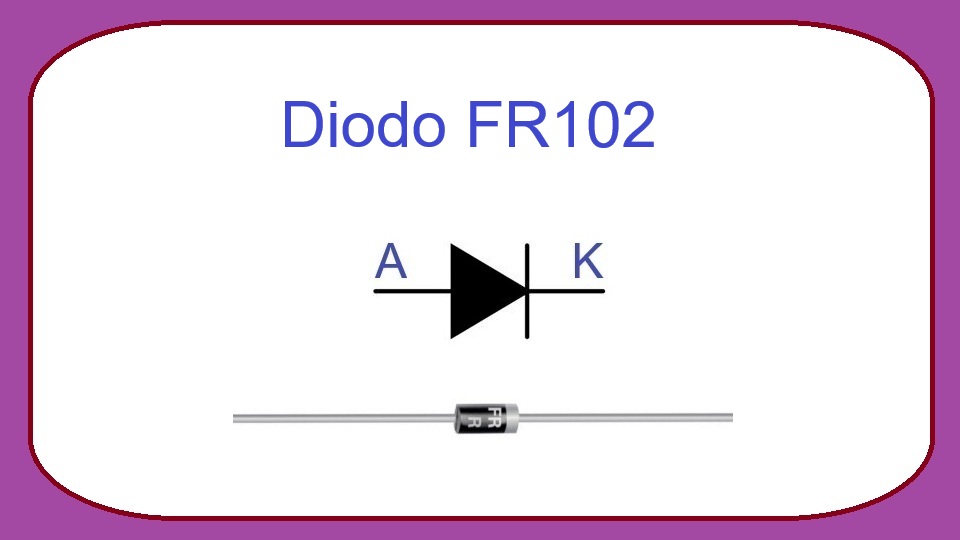

FR102 - Diodo de Recuperación Rápida
El FR102 es un diodo rectificador de recuperación rápida (Fast Recovery Rectifier) diseñado para trabajar en circuitos electrónicos donde se requiere una conmutación más veloz que la ofrecida por los diodos rectificadores convencionales de la serie 1N400x. Se utiliza ampliamente en fuentes de alimentación, convertidores electrónicos, cargadores, inversores y circuitos de protección.
La principal ventaja del FR102 es su reducido tiempo de recuperación inversa, lo que le permite cambiar rápidamente entre los estados de conducción y bloqueo. Gracias a esta característica puede operar eficientemente en circuitos que trabajan a frecuencias elevadas.
Este componente está fabricado generalmente en encapsulado DO-41 y posee una capacidad de conducción de corriente de hasta 1 amperio, siendo una opción económica y confiable para numerosos proyectos electrónicos.
Características principales
- Corriente rectificada máxima promedio (IF(AV)): 1 A.
- Tensión inversa repetitiva máxima (VRRM): 100 V.
- Corriente de sobrecarga no repetitiva (IFSM): 30 A.
- Caída de tensión directa típica (VF): aproximadamente 1,3 V a 1 A.
- Tiempo de recuperación inversa (trr): aproximadamente 150 ns.
- Encapsulado DO-41 de montaje axial.
- Temperatura de operación de la unión: de -65 °C a +150 °C.
¿Qué reemplazos o equivalencias tiene?
El FR102 puede ser reemplazado por otros diodos de recuperación rápida que tengan especificaciones iguales o superiores de voltaje y corriente. Antes de realizar una sustitución se recomienda verificar las características eléctricas del circuito.
- FR101 (cuando el circuito trabaja por debajo de 50 V).
- FR103 (200 V, 1 A).
- FR104 (400 V, 1 A).
- FR107 (1000 V, 1 A).
- UF4001 (ultrarrápido, 50 V, 1 A).
Principio de funcionamiento
El FR102 funciona permitiendo el paso de corriente eléctrica cuando su ánodo se encuentra a un potencial más positivo que su cátodo. En esta condición, denominada polarización directa, aparece una caída de tensión aproximada de 1,3 V y puede conducir corrientes de hasta 1 A de manera continua.
Cuando se aplica una tensión inversa, el diodo bloquea el paso de corriente siempre que el voltaje no supere los 100 V especificados por su tensión inversa máxima repetitiva. Esto permite proteger circuitos y realizar procesos de rectificación de corriente alterna a corriente continua.
La característica que distingue al FR102 es su tiempo de recuperación inversa de aproximadamente 150 nanosegundos. Cuando el diodo pasa rápidamente de conducción a bloqueo, este tiempo reducido minimiza pérdidas de energía y mejora el rendimiento en fuentes conmutadas y convertidores electrónicos de alta frecuencia.
Aplicaciones típicas
- Rectificación de alta velocidad en fuentes de alimentación conmutadas.
- Convertidores DC-DC.
- Circuitos inversores de potencia.
- Fuentes de alimentación para equipos electrónicos.
- Protección contra polaridad inversa.
- Circuitos de recuperación de energía en bobinas y transformadores.
- Cargadores electrónicos y adaptadores de corriente.
- Equipos de telecomunicaciones y sistemas industriales.
Recomendaciones de uso
Verifique siempre que la corriente continua del circuito no exceda 1 A. Si la aplicación requiere corrientes superiores, debe seleccionarse un diodo con mayor capacidad de conducción.
Mantenga un margen de seguridad respecto al voltaje inverso máximo de 100 V. En aplicaciones donde puedan presentarse picos de tensión es recomendable utilizar dispositivos con una clasificación de voltaje superior.
En fuentes conmutadas y circuitos de alta frecuencia, el FR102 ofrece mejores resultados que los diodos rectificadores convencionales debido a su rápida recuperación. Sin embargo, para frecuencias muy elevadas pueden considerarse diodos ultrarrápidos o Schottky según las necesidades del diseño.
Al soldarlo, evite aplicar calor excesivo durante periodos prolongados para no dañar la unión interna del semiconductor. También es recomendable respetar la polaridad indicada por la banda que identifica el cátodo del componente.
Si el circuito trabaja cerca de los límites máximos de corriente o temperatura, se recomienda realizar pruebas de calentamiento y prever una adecuada ventilación para aumentar la confiabilidad y la vida útil del dispositivo.
