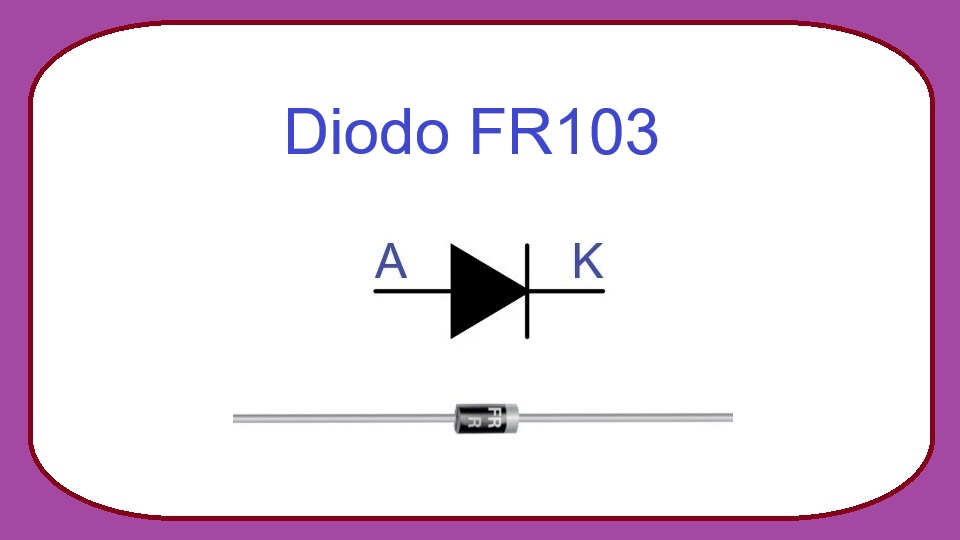

FR103 - Diodo de Recuperación Rápida
El diodo FR103 es uno de los diodos rectificadores de recuperación rápida más utilizados en fuentes de alimentación, circuitos de conmutación y equipos electrónicos de uso general. Su principal ventaja frente a los diodos rectificadores convencionales es su menor tiempo de recuperación inversa, lo que le permite trabajar eficientemente en circuitos donde existen cambios rápidos de corriente y voltaje.
Gracias a su bajo costo, disponibilidad comercial y facilidad de implementación, el FR103 es una excelente opción para estudiantes, aficionados y técnicos que desean construir o reparar proyectos electrónicos básicos y de nivel intermedio.
¿Qué es el FR103?
El FR103 es un diodo semiconductor rectificador de recuperación rápida diseñado para permitir el paso de corriente en una sola dirección y bloquearla en sentido contrario. Pertenece a la familia de los diodos Fast Recovery (FR), los cuales ofrecen tiempos de conmutación considerablemente menores que los diodos rectificadores estándar de la serie 1N400x.
Su encapsulado más común es DO-41, un formato axial fácil de soldar y muy utilizado en placas electrónicas. El FR103 se emplea frecuentemente en fuentes conmutadas, cargadores, inversores, convertidores DC-DC y circuitos donde la velocidad de respuesta es importante.
Características principales
- Tensión inversa máxima repetitiva (VRRM): 200 V.
- Corriente rectificada promedio máxima (IF(AV)): 1 A.
- Corriente de pico de sobrecarga no repetitiva: 30 A.
- Tiempo de recuperación inversa típico: aproximadamente 150 ns.
- Caída de tensión directa (VF): alrededor de 1,3 V a 1 A.
- Encapsulado DO-41 de montaje axial.
- Diseñado para aplicaciones de conmutación rápida y rectificación de alta frecuencia.
¿Qué reemplazos o equivalencias tiene?
Antes de sustituir un diodo, siempre se debe verificar que el reemplazo tenga igual o mayor tensión inversa, igual o mayor capacidad de corriente y características de recuperación similares.
Algunas equivalencias comunes del FR103 son:
- FR102 (si la tensión máxima requerida es menor).
- FR104 (ofrece una tensión inversa superior).
- UF4003 (ultra fast con características similares).
- UF4004 (ultra fast con mayor tensión de trabajo).
- HER103 (diodo rectificador de recuperación rápida equivalente en muchas aplicaciones).
La compatibilidad exacta dependerá de las condiciones de funcionamiento del circuito, especialmente la frecuencia de trabajo y los márgenes de seguridad del diseño.
Principio de funcionamiento
El FR103 funciona como una válvula electrónica unidireccional. Cuando el ánodo tiene un potencial más positivo que el cátodo, el diodo entra en conducción y permite el paso de corriente. En esta condición aparece una caída de tensión aproximada de 1,3 V.
Por ejemplo, si una fuente suministra 12 V y el FR103 se encuentra polarizado directamente, la corriente puede circular a través del dispositivo siempre que no se exceda su corriente nominal de 1 A. Durante la conducción, parte de la energía se pierde en forma de calor debido a la caída de tensión directa del diodo.
Cuando la polaridad se invierte, el FR103 bloquea el paso de corriente hasta alcanzar su límite de tensión inversa de 200 V. Una de sus características más importantes es que puede pasar rápidamente del estado de conducción al estado de bloqueo gracias a su tiempo de recuperación de aproximadamente 150 nanosegundos. Esto resulta especialmente útil en circuitos de alta frecuencia donde un diodo convencional sería demasiado lento.
Aplicaciones típicas
- Fuentes de alimentación conmutadas.
- Rectificación de señales de alta frecuencia.
- Convertidores DC-DC.
- Fuentes switching para equipos electrónicos.
- Circuitos inversores de potencia baja y media.
- Protección contra corrientes inversas.
- Cargadores electrónicos.
- Equipos de telecomunicaciones.
- Sistemas de control industrial.
- Circuitos de recuperación de energía.
Recomendaciones de uso
- No exceder la tensión inversa máxima de 200 V.
- Mantener la corriente promedio por debajo de 1 A para garantizar una larga vida útil.
- Verificar la correcta orientación del ánodo y cátodo antes de energizar el circuito.
- Utilizar disipación adecuada cuando se trabaje cerca de los límites máximos de corriente.
- Comprobar que el reemplazo seleccionado tenga un tiempo de recuperación igual o menor al del FR103.
- Evitar soldaduras prolongadas que puedan sobrecalentar el encapsulado.
- Consultar siempre el datasheet del fabricante específico, ya que algunos parámetros pueden variar ligeramente entre marcas.
