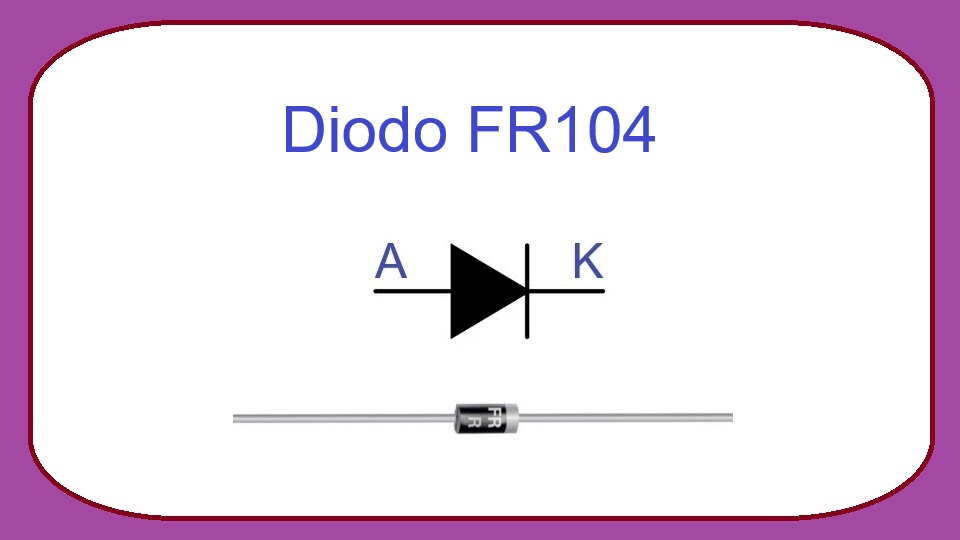

FR104 - Diodo de Recuperación Rápida

El FR104 es un diodo rectificador de recuperación rápida (Fast Recovery Rectifier) ampliamente utilizado en fuentes de alimentación, circuitos de conmutación, inversores y equipos electrónicos donde se requiere una rectificación eficiente de corriente alterna a corriente continua.

A diferencia de los diodos rectificadores convencionales de la serie 1N400x, el FR104 posee un tiempo de recuperación inversa mucho más corto, lo que le permite trabajar adecuadamente en circuitos de frecuencias elevadas. Gracias a esta característica, es común encontrarlo en fuentes conmutadas, cargadores electrónicos y sistemas de control industrial.

Su encapsulado más habitual es DO-41, un formato axial que facilita su instalación tanto en protoboards como en placas electrónicas. El FR104 combina una buena capacidad de corriente con una elevada tensión inversa máxima, convirtiéndolo en una opción versátil para numerosos proyectos electrónicos.

Características principales

• Tensión inversa máxima repetitiva (VRRM): 400 V.
• Corriente rectificada promedio (IF(AV)): 1 A.
• Corriente de pico no repetitiva (IFSM): 30 A.
• Caída de tensión directa típica (VF): aproximadamente 1,3 V a 1 A.
• Tiempo de recuperación inversa (trr): aproximadamente 150 ns.
• Encapsulado axial DO-41.
• Rango de temperatura de operación de unión: -65 °C a +150 °C.

¿Qué reemplazos o equivalencias tiene?

El FR104 puede ser reemplazado por otros diodos de recuperación rápida con especificaciones iguales o superiores. Antes de realizar una sustitución siempre es recomendable verificar la tensión máxima, la corriente máxima y el tiempo de recuperación del componente.

• FR107 (1000 V, 1 A).
• FR106 (800 V, 1 A).
• FR105 (600 V, 1 A).
• UF4004 (400 V, 1 A, recuperación ultrarrápida).
• HER104 (400 V, 1 A, alta eficiencia de recuperación).

Principio de funcionamiento

Cuando el ánodo del FR104 se conecta a un potencial positivo respecto al cátodo, el diodo entra en conducción. En esta condición permite el paso de corriente eléctrica de hasta 1 A de manera continua, presentando una caída de tensión aproximada de 1,3 V.

Por ejemplo, si se aplica una tensión continua de 12 V a través de una carga y un FR104 en polarización directa, la tensión disponible para la carga será aproximadamente de 10,7 V debido a la caída interna del diodo.

Cuando la polaridad se invierte, el diodo bloquea el paso de corriente y puede soportar tensiones inversas de hasta 400 V sin dañarse. Además, gracias a su tiempo de recuperación inversa de aproximadamente 150 nanosegundos, puede cambiar rápidamente del estado de conducción al estado de bloqueo, lo que resulta fundamental en circuitos electrónicos de alta frecuencia.

Aplicaciones típicas

• Fuentes de alimentación conmutadas (SMPS).
• Rectificadores de alta frecuencia.
• Cargadores de baterías.
• Convertidores DC-DC.
• Circuitos inversores.
• Protección contra polaridad inversa.
• Equipos industriales de control electrónico.
• Sistemas de alimentación para microcontroladores y dispositivos digitales.

Recomendaciones de uso

Verifique siempre que la corriente de trabajo del circuito no supere el valor nominal de 1 A de forma continua. Si se esperan corrientes superiores, se debe seleccionar un diodo con mayor capacidad o implementar sistemas adecuados de disipación térmica.

Al utilizar el FR104 en fuentes conmutadas o aplicaciones de alta frecuencia, es importante respetar los límites de tensión inversa máxima de 400 V para garantizar una operación segura y una larga vida útil del componente.

Durante el montaje, identifique correctamente el cátodo mediante la banda marcada sobre el encapsulado. Una conexión invertida impedirá el funcionamiento correcto del circuito y podría ocasionar daños en otros componentes.

Si el circuito trabaja cerca de los límites máximos de potencia o temperatura, se recomienda dejar márgenes de seguridad adecuados y asegurar una correcta ventilación para mejorar la confiabilidad del sistema electrónico.
