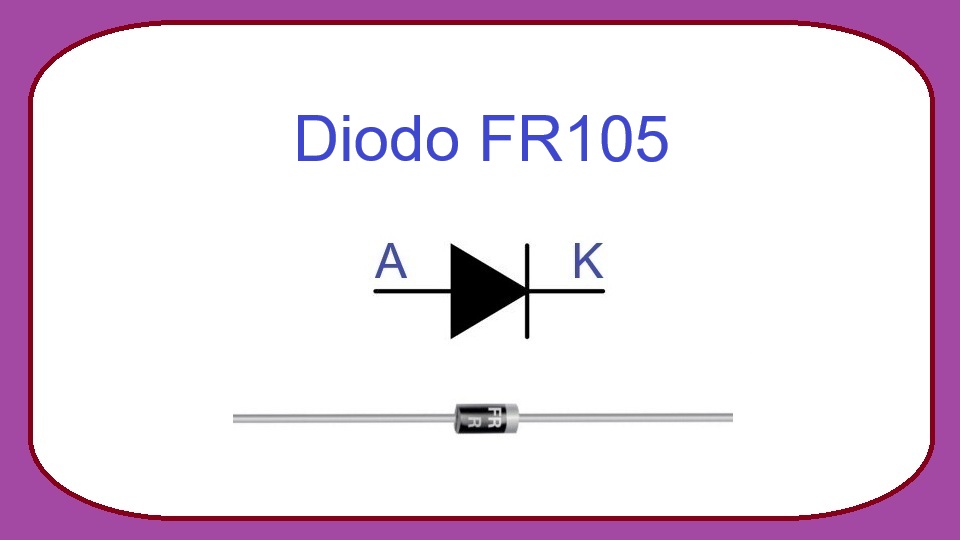

FR105 - Diodo de Recuperación Rápida
El diodo FR105 es un diodo rectificador de recuperación rápida ampliamente utilizado en fuentes de alimentación, convertidores electrónicos, cargadores y diversos circuitos de potencia. Pertenece a la familia de los diodos Fast Recovery (FR), diseñados para cambiar rápidamente entre los estados de conducción y bloqueo, reduciendo pérdidas y mejorando la eficiencia de los circuitos.
Gracias a su capacidad para soportar tensiones relativamente altas y corrientes moderadas, el FR105 es una opción muy popular tanto en equipos comerciales como en proyectos de electrónica realizados por aficionados y estudiantes.
¿Qué es el diodo FR105?
El FR105 es un diodo rectificador de recuperación rápida fabricado principalmente en encapsulado DO-41. Su función principal consiste en permitir el paso de corriente eléctrica en una sola dirección y bloquearla en sentido contrario.
A diferencia de los diodos rectificadores convencionales de la serie 1N400x, el FR105 posee un tiempo de recuperación inversa mucho menor. Esto significa que puede operar eficientemente en circuitos donde existen cambios rápidos de estado, como fuentes conmutadas, inversores y convertidores electrónicos.
Su combinación de velocidad, capacidad de corriente y resistencia al voltaje lo convierte en un componente muy versátil para aplicaciones de electrónica de potencia.
Características principales
- Tensión inversa máxima repetitiva (VRRM): 600 V.
- Corriente rectificada promedio (IF(AV)): 1 A.
- Corriente de sobrecarga no repetitiva (IFSM): hasta 30 A durante un pulso breve.
- Tiempo típico de recuperación inversa (trr): aproximadamente 500 ns.
- Caída de tensión directa (VF): alrededor de 1,3 V a 1 A.
- Encapsulado DO-41 de montaje axial.
- Rango de temperatura de operación de unión: de -65 °C a +150 °C.
¿Qué reemplazos o equivalencias tiene?
Existen varios diodos que pueden utilizarse como reemplazo del FR105 dependiendo de las condiciones de trabajo del circuito. Antes de realizar una sustitución siempre es recomendable verificar el voltaje máximo, la corriente máxima y el tiempo de recuperación.
- FR106 (mayor tensión máxima de trabajo).
- UF4005 (ultrarrápido, con características similares en muchas aplicaciones).
- UF4006 (ultrarrápido y mayor capacidad de voltaje).
- HER105 (rectificador de alta eficiencia con especificaciones comparables).
- BYV26E (utilizado frecuentemente en fuentes conmutadas y aplicaciones rápidas).
Principio de funcionamiento
El funcionamiento del FR105 es similar al de cualquier diodo semiconductor. Cuando el ánodo se encuentra a un potencial positivo respecto al cátodo, el dispositivo entra en conducción y permite el paso de corriente.
Por ejemplo, si en un circuito circula una corriente cercana a 1 A, el diodo presentará una caída de tensión aproximada de 1,3 V. Esta caída es normal y representa la energía necesaria para que el dispositivo conduzca corriente.
Cuando la polaridad se invierte, el FR105 bloquea el paso de corriente siempre que la tensión inversa no supere aproximadamente los 600 V. Si se excede este valor, el diodo puede entrar en ruptura y dañarse.
La principal ventaja del FR105 es su tiempo de recuperación inversa de alrededor de 500 nanosegundos. Después de conducir corriente, el dispositivo puede volver rápidamente al estado de bloqueo, característica fundamental en circuitos que trabajan con frecuencias elevadas.
Aplicaciones típicas
- Fuentes de alimentación conmutadas (SMPS).
- Rectificación de señales de alta frecuencia.
- Convertidores DC-DC.
- Inversores electrónicos.
- Cargadores de baterías.
- Circuitos de protección contra corrientes inversas.
- Fuentes de alimentación industriales.
- Equipos de telecomunicaciones.
- Sistemas de control electrónico.
- Etapas de recuperación de energía en transformadores de alta frecuencia.
Recomendaciones de uso
- No superar la corriente promedio de 1 A especificada por el fabricante.
- Mantener un margen de seguridad respecto al voltaje máximo de 600 V.
- Verificar la correcta orientación del ánodo y el cátodo antes de soldarlo.
- Utilizar disipación adecuada cuando trabaje cerca de sus límites eléctricos.
- Evitar picos de corriente repetitivos que puedan reducir la vida útil del componente.
- En aplicaciones de alta frecuencia, diseñar pistas cortas para minimizar inductancias parásitas.
- Comprobar la compatibilidad de cualquier reemplazo antes de instalarlo en el circuito.
El diodo FR105 es un componente confiable y económico para proyectos electrónicos que requieren rectificación rápida. Su capacidad para manejar hasta 600 V, conducir 1 A y recuperarse en pocos cientos de nanosegundos lo convierte en una excelente alternativa para fuentes conmutadas, convertidores y numerosas aplicaciones de electrónica de potencia.
