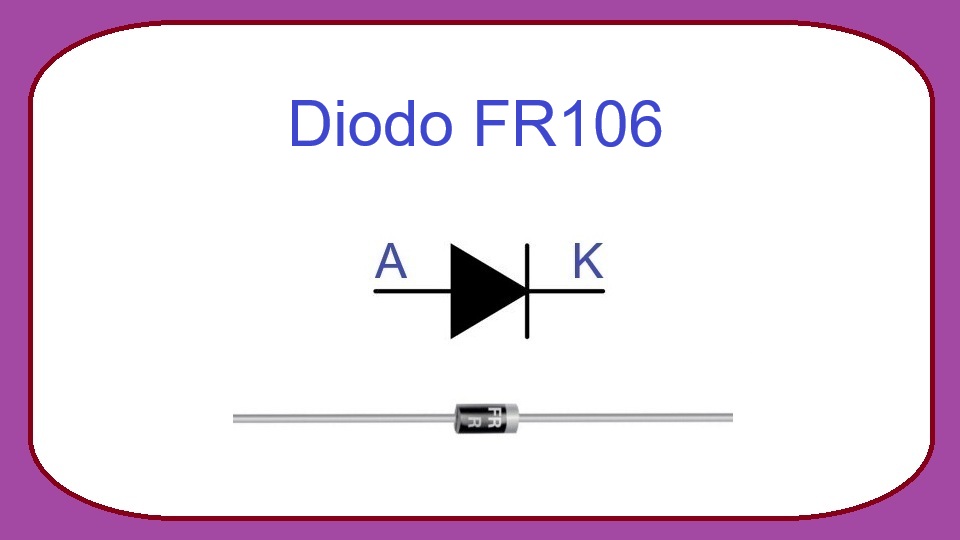

FR106 - Diodo de Recuperación Rápida

El diodo FR106 es un semiconductor de recuperación rápida ampliamente utilizado en fuentes de alimentación, circuitos rectificadores y equipos electrónicos que trabajan con señales de conmutación relativamente rápidas. Pertenece a la familia de los diodos rectificadores Fast Recovery (FR), diseñados para cambiar rápidamente entre los estados de conducción y bloqueo, reduciendo pérdidas y mejorando la eficiencia del circuito.

Gracias a su capacidad para soportar corrientes moderadas y tensiones relativamente elevadas, el FR106 se encuentra en cargadores, inversores, fuentes conmutadas, adaptadores de corriente y diversos proyectos electrónicos educativos y profesionales.

¿Qué es el diodo FR106?

El FR106 es un diodo rectificador de recuperación rápida fabricado para permitir el paso de corriente eléctrica en una sola dirección. A diferencia de los diodos rectificadores convencionales de la serie 1N400x, el FR106 posee un tiempo de recuperación inversa mucho menor, lo que le permite trabajar de forma eficiente en circuitos donde la corriente cambia de estado con rapidez.

Su encapsulado más común es DO-41, un formato axial que facilita su montaje tanto en placas perforadas como en placas de circuito impreso. Este componente es especialmente útil cuando se requiere rectificar señales de frecuencia superior a la utilizada en aplicaciones tradicionales de corriente alterna de 50 o 60 Hz.

Características principales

• Tensión inversa máxima repetitiva (VRRM): 600 V.
• Corriente rectificada promedio máxima (IF(AV)): 1 A.
• Corriente de sobrecarga de pico (IFSM): 30 A.
• Caída de tensión directa típica (VF): aproximadamente 1,3 V a 1 A.
• Tiempo de recuperación inversa (trr): aproximadamente 500 ns.
• Encapsulado axial DO-41.
• Diseñado para aplicaciones de recuperación rápida y fuentes conmutadas.

¿Qué reemplazos o equivalencias tiene?

Existen varios diodos que pueden utilizarse como reemplazo del FR106, siempre que se verifiquen previamente las especificaciones eléctricas requeridas por el circuito.

• FR107 (1000 V, 1 A).
• UF4005 (600 V, 1 A, recuperación ultrarrápida).
• UF4006 (800 V, 1 A, recuperación ultrarrápida).
• UF4007 (1000 V, 1 A, recuperación ultrarrápida).
• HER106 (600 V, 1 A, alta eficiencia de recuperación).

Aunque algunos de estos componentes poseen características superiores, generalmente pueden emplearse como sustitutos cuando las condiciones de operación del circuito lo permiten.

Principio de funcionamiento

El FR106 funciona como una válvula electrónica unidireccional. Cuando el ánodo tiene una tensión positiva respecto al cátodo, el diodo entra en conducción y permite el paso de corriente. En esta condición aparece una caída de tensión aproximada de 1,3 V sobre el dispositivo cuando circula una corriente cercana a 1 A.

Por ejemplo, si una fuente entrega 12 V y el diodo está polarizado directamente, la carga recibirá aproximadamente 10,7 V después de descontar la caída de tensión característica del FR106. Esta propiedad es la que permite rectificar corriente alterna y proteger circuitos contra inversiones de polaridad.

Cuando la polaridad se invierte, el diodo bloquea el paso de corriente. El FR106 puede soportar hasta 600 V en polarización inversa sin entrar en ruptura. Además, su tiempo de recuperación inversa de aproximadamente 500 nanosegundos le permite pasar rápidamente del estado conductor al estado de bloqueo, característica fundamental en fuentes conmutadas y circuitos de alta frecuencia.

Aplicaciones típicas

• Rectificación de corriente en fuentes de alimentación.
• Fuentes conmutadas (SMPS).
• Circuitos inversores de potencia.
• Protección contra inversión de polaridad.
• Etapas de recuperación de energía en transformadores.
• Cargadores de baterías.
• Adaptadores de corriente electrónicos.
• Equipos industriales y de telecomunicaciones.

Recomendaciones de uso

• No exceder la corriente promedio máxima de 1 A durante el funcionamiento continuo.
• Verificar que la tensión inversa del circuito no supere los 600 V especificados.
• Respetar la polaridad del componente identificando correctamente el ánodo y el cátodo.
• En aplicaciones de alta temperatura, considerar una adecuada ventilación del circuito.
• Utilizar pistas y conexiones apropiadas para soportar corrientes de hasta 1 A.
• Si se requiere mayor margen de seguridad en tensión inversa, puede emplearse un FR107 o UF4007 como sustituto.
• Comprobar siempre las especificaciones del fabricante antes de reemplazar el componente por una equivalencia.

El diodo FR106 es una excelente opción para proyectos de electrónica que requieren rectificación rápida y buena capacidad de manejo de tensión. Su combinación de 600 V de tensión inversa, 1 A de corriente directa y tiempo de recuperación rápido lo convierten en un componente versátil y confiable para una amplia variedad de aplicaciones electrónicas.
