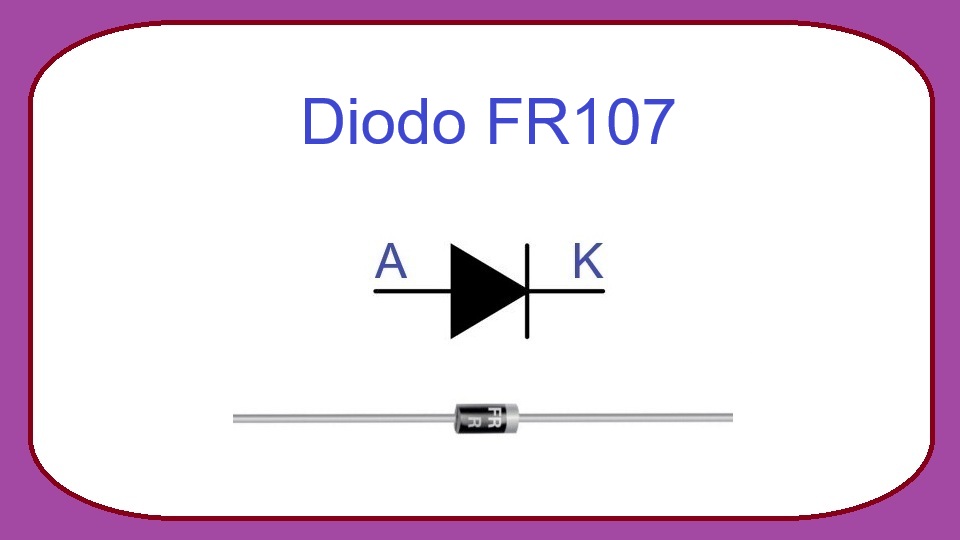

FR107 - Diodo de Recuperación Rápida
El FR107 es un diodo rectificador de recuperación rápida (Fast Recovery Rectifier) ampliamente utilizado en fuentes de alimentación, convertidores electrónicos, cargadores y circuitos de potencia. Su principal ventaja frente a los diodos rectificadores convencionales es su capacidad para cambiar rápidamente del estado de conducción al estado de bloqueo, reduciendo pérdidas y mejorando la eficiencia del circuito.
Este componente pertenece a la familia FR101-FR107, siendo el FR107 uno de los modelos con mayor capacidad de corriente y tensión dentro de la serie. Está diseñado para soportar corrientes relativamente altas y trabajar con señales de conmutación rápidas presentes en fuentes conmutadas y equipos electrónicos modernos.
Su encapsulado más común es el DO-41, un formato axial fácil de instalar tanto en protoboards como en placas de circuito impreso, lo que lo convierte en una excelente opción para aficionados, estudiantes y técnicos electrónicos.
Características principales
- Tensión inversa máxima repetitiva (VRRM): 1000 V.
- Corriente rectificada promedio máxima (IF(AV)): 1 A.
- Corriente de sobrecarga no repetitiva (IFSM): 30 A.
- Tiempo de recuperación inversa típico (trr): 500 ns.
- Caída de tensión directa típica (VF): 1,3 V a 1 A.
- Encapsulado axial DO-41.
- Temperatura de operación de unión: de -65 °C a +150 °C.
¿Qué reemplazos o equivalencias tiene?
El FR107 puede ser reemplazado por otros diodos con especificaciones iguales o superiores de corriente, tensión y velocidad de recuperación. Antes de realizar cualquier sustitución, es importante verificar las características del circuito.
- FR106 (si la tensión de trabajo es inferior a 800 V).
- UF4007 (equivalencia muy utilizada por su recuperación ultrarrápida).
- HER108 (1 A, alta velocidad y tensión elevada).
- BYV26E (diodo rápido de características similares).
- SF18 (1 A y alta velocidad de recuperación).
Principio de funcionamiento
El FR107 funciona permitiendo el paso de corriente en una sola dirección. Cuando el ánodo tiene un potencial positivo respecto al cátodo, el diodo entra en conducción y presenta una caída de tensión aproximada de 1,3 V cuando circula una corriente cercana a 1 A.
Por ejemplo, si se aplica una tensión continua de 12 V al ánodo y se conecta una carga adecuada, la corriente circulará a través del diodo hacia la carga. Durante este proceso, la tensión disponible después del diodo será aproximadamente 10,7 V debido a la caída de tensión propia del componente.
Cuando la polaridad se invierte, el FR107 bloquea el paso de corriente y puede soportar tensiones inversas de hasta 1000 V sin dañarse. Además, gracias a su tiempo de recuperación de aproximadamente 500 ns, puede cambiar rápidamente entre conducción y bloqueo, característica fundamental en fuentes de alimentación conmutadas y circuitos de alta frecuencia.
Aplicaciones típicas
- Rectificación en fuentes de alimentación conmutadas.
- Cargadores de baterías.
- Convertidores DC-DC.
- Fuentes de alimentación industriales.
- Circuitos inversores de potencia.
- Protección contra polaridad inversa.
- Rectificación de señales de alta frecuencia.
- Sistemas de iluminación LED.
- Equipos electrónicos de telecomunicaciones.
- Fuentes para microcontroladores y sistemas embebidos.
Recomendaciones de uso
Nunca se debe superar la corriente promedio máxima de 1 A especificada por el fabricante. Si el circuito requiere corrientes mayores, debe utilizarse un diodo con capacidad superior o implementar una solución de diseño adecuada.
Aunque el FR107 soporta picos de corriente de hasta 30 A, estos eventos deben ser breves y ocasionales. Un uso continuo por encima de los límites nominales puede provocar sobrecalentamiento y fallas permanentes.
Es importante respetar la polaridad del componente durante el montaje. La banda impresa en el cuerpo del diodo identifica el cátodo y sirve como referencia para una instalación correcta.
En aplicaciones de alta frecuencia, el FR107 ofrece mejores resultados que los diodos rectificadores convencionales de la serie 1N400x debido a su menor tiempo de recuperación, permitiendo una operación más eficiente y reduciendo las pérdidas de energía.
Si el circuito trabaja cerca de los límites máximos de corriente o temperatura, es recomendable asegurar una adecuada ventilación y verificar periódicamente la temperatura de funcionamiento para aumentar la vida útil del componente.
