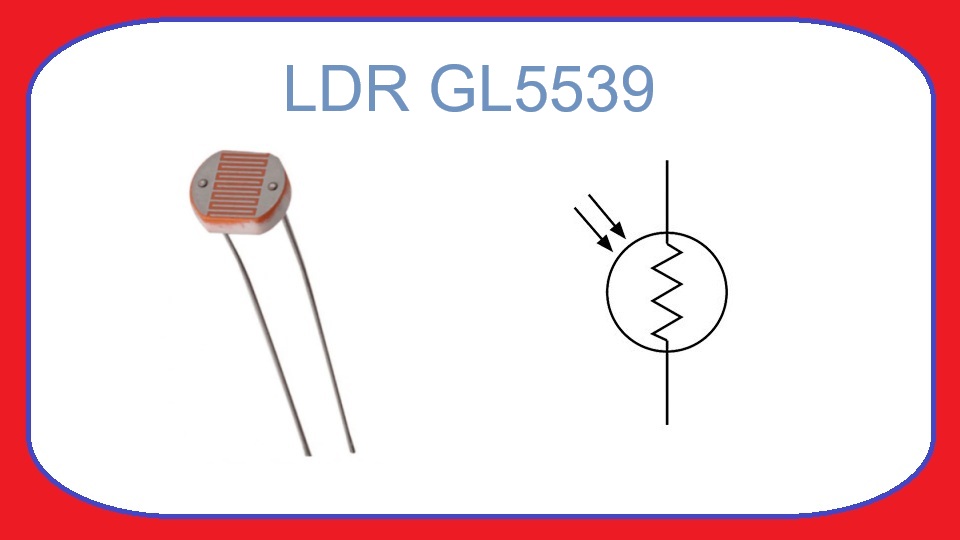

¿Qué es el GL5539?
El GL5539 es un LDR (Light Dependent Resistor), es decir, una resistencia que varía su valor según la cantidad de luz que incide sobre ella. Es muy utilizado en proyectos electrónicos que necesitan detectar niveles de iluminación, como luces automáticas, alarmas o medidores de luz.
Características principales
- Tipo: Fotocelda o resistencia dependiente de la luz (LDR)
- Voltaje máximo: 150 V
- Corriente máxima: 100 mA
- Tiempo de respuesta: 20 a 30 ms (aproximado)
- Encapsulado: Disco con dos terminales metálicos
Valores de resistencia típicos
- Resistencia en oscuridad (10 lux): 0.5 MΩ a 1 MΩ
- Resistencia en luz intensa (100 lux): 5 kΩ a 10 kΩ
- Resistencia en muy alta luz (1000 lux o más): ~1 kΩ
Estos valores pueden variar ligeramente dependiendo del fabricante y la temperatura ambiente.
Conexiones (pinout)
El LDR GL5539 no tiene polaridad. Ambos terminales son equivalentes, puedes conectarlos en cualquier dirección en el circuito.
Aplicaciones comunes
- Sensores de luz para encender/apagar luces automáticamente
- Alarmas que reaccionan a cambios de iluminación
- Fotómetros y medidores de luz
- Proyectos escolares con Arduino o PIC
Consejos adicionales
- Se suele conectar en un divisor de voltaje junto con una resistencia fija.
- El voltaje varía dependiendo de la luz: mayor luz = menor resistencia = mayor voltaje en el divisor.
- No lo conectes directamente a una fuente sin resistencia, ya que podría dañarse.
- Es ideal para usar con entradas analógicas de microcontroladores como Arduino.
