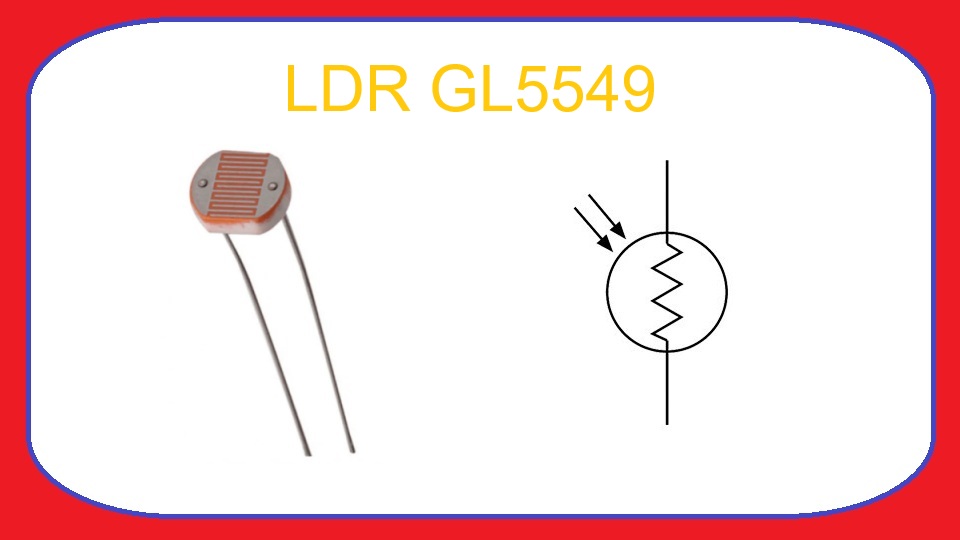

¿Qué es el GL5549?
El GL5549 es un LDR (Light Dependent Resistor), también conocido como fotocélula o fotoresistor. Es un componente cuya resistencia disminuye cuando recibe luz. Se utiliza comúnmente en sensores de luz, alarmas, automatismos y proyectos con Arduino o microcontroladores.
Características principales
- Modelo: GL5549
- Tipo: LDR (resistencia dependiente de luz)
- Voltaje máximo: 150 V (DC)
- Potencia máxima: 100 mW
- Tiempo de respuesta: 20 ms (encendido), 30 ms (apagado)
- Encapsulado: disco con 2 terminales (tipo radial)
Resistencia según la luz
La resistencia del LDR GL5549 cambia en función de la cantidad de luz incidente:
- A oscuras (10 lux o menos): 0.5 MΩ a 1 MΩ
- Luz ambiental (100 lux): entre 10 kΩ y 20 kΩ
- Luz brillante (1000 lux): entre 5 kΩ y 10 kΩ
- Luz intensa (>10,000 lux): alrededor de 1 kΩ o menos
Conexión básica (pinout)
El GL5549 no tiene polaridad. Sus dos terminales son simétricos:
- Terminal 1: extremo de la resistencia
- Terminal 2: otro extremo (se puede conectar indistintamente)
Generalmente se usa en un divisor de voltaje junto con una resistencia fija para obtener una señal analógica.
Aplicaciones típicas
- Luces automáticas (encendido al anochecer)
- Medidores de luminosidad
- Alarmas antirrobo con interrupción de luz
- Robots seguidores de luz
- Proyectos con Arduino, PIC o ESP32
Consejos adicionales
- Conéctalo en serie con una resistencia para formar un divisor de voltaje.
- No es necesario respetar polaridad al conectarlo.
- Protege el LDR de la humedad si estará en exteriores.
- Usa una resistencia de valor similar al promedio de luz esperada para mejor sensibilidad.
