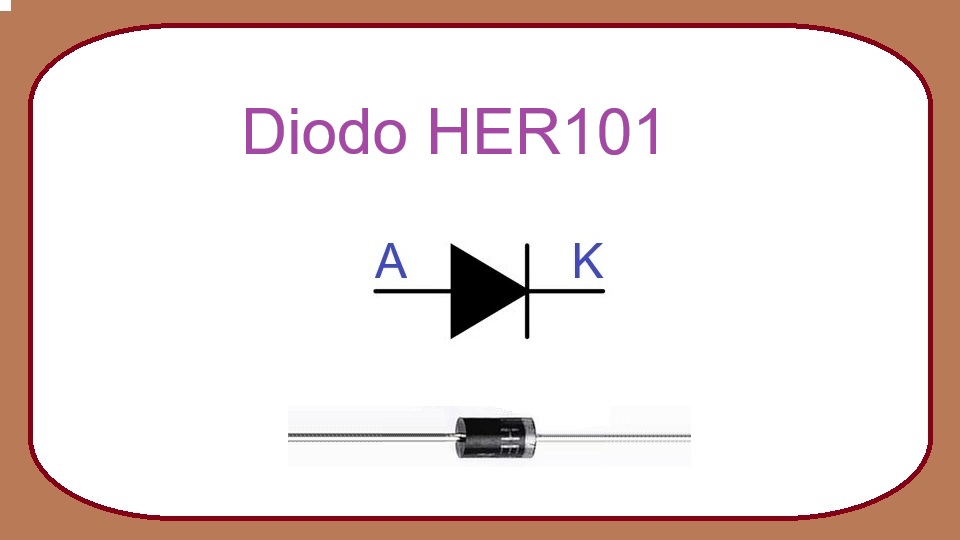

HER101 - diodo rectificador de alta eficiencia
El HER101 es un diodo rectificador de alta eficiencia y recuperación rápida ampliamente utilizado en fuentes de alimentación, convertidores electrónicos y circuitos de rectificación. Su diseño le permite trabajar con corrientes de hasta 1 amperio y soportar tensiones inversas de hasta 50 voltios, ofreciendo además tiempos de conmutación mucho más rápidos que los rectificadores convencionales de la serie 1N400x.
Gracias a su velocidad de recuperación, el HER101 es especialmente útil en aplicaciones donde existen señales de conmutación rápidas o frecuencias elevadas. Su encapsulado DO-41 facilita el montaje en placas electrónicas de uso general y proyectos educativos.
¿Qué es el HER101?
El HER101 es un diodo rectificador de recuperación rápida (High Efficiency Rectifier) diseñado para permitir el paso de corriente en una sola dirección mientras bloquea la corriente en sentido contrario.
Forma parte de la familia HER101-HER108, donde cada modelo posee diferentes capacidades de voltaje inverso. El HER101 corresponde a la versión de 50 V de tensión inversa máxima repetitiva.
Su principal ventaja frente a los diodos rectificadores tradicionales es su menor tiempo de recuperación inversa, aproximadamente 50 ns, lo que permite trabajar de manera eficiente en fuentes conmutadas y circuitos electrónicos de mayor velocidad.
Características principales
- Tensión inversa máxima repetitiva (VRRM): 50 V.
- Corriente rectificada promedio máxima (IF(AV)): 1 A.
- Corriente de sobrecarga no repetitiva (IFSM): 30 A.
- Caída de tensión directa típica (VF): aproximadamente 1,0 V a 1 A.
- Tiempo de recuperación inversa (trr): aproximadamente 50 ns.
- Temperatura de operación: de -55 °C a +150 °C.
- Encapsulado axial DO-41 para montaje a través de agujeros.
¿Qué reemplazos o equivalencias tiene?
Al buscar un reemplazo para el HER101 es importante verificar que el sustituto posea características iguales o superiores en corriente, voltaje y velocidad de recuperación.
- HER101G
- UF4001
- FR101
- ES1A
- BYV26E
Antes de utilizar cualquier equivalente, se recomienda revisar el datasheet correspondiente para confirmar compatibilidad eléctrica y mecánica.
Principio de funcionamiento
El HER101 funciona como una válvula electrónica unidireccional. Cuando el ánodo tiene un potencial positivo respecto al cátodo, el diodo entra en conducción y permite el paso de corriente.
Por ejemplo, si se conecta una fuente de alimentación que entrega 12 V y una carga que consume 500 mA, el HER101 permitirá el paso de la corriente hacia la carga. Durante la conducción aparecerá una caída de tensión aproximada de 1,0 V sobre el diodo.
Cuando la polaridad se invierte, el HER101 bloquea el paso de corriente siempre que la tensión inversa no supere los 50 V especificados. Si la tensión inversa excede ese valor, el dispositivo puede entrar en ruptura y resultar dañado.
Su tiempo de recuperación inversa de aproximadamente 50 nanosegundos permite que deje de conducir rápidamente al cambiar la polaridad, característica muy importante en circuitos de alta frecuencia.
Aplicaciones típicas
- Fuentes de alimentación conmutadas.
- Rectificación de señales de alta frecuencia.
- Convertidores DC-DC.
- Cargadores electrónicos.
- Protección contra polaridad inversa.
- Fuentes de alimentación para equipos electrónicos.
- Circuitos de recuperación rápida en sistemas de conmutación.
- Proyectos educativos de electrónica básica e intermedia.
Recomendaciones de uso
- No superar la corriente continua máxima de 1 A.
- Mantener la tensión inversa por debajo de 50 V.
- Verificar la orientación correcta del cátodo antes de soldar.
- Utilizar márgenes de seguridad del 20 % al 30 % respecto a los valores máximos del datasheet.
- Evitar temperaturas excesivas durante el montaje y funcionamiento.
- Si la aplicación maneja corrientes cercanas a 1 A de forma continua, considerar una adecuada disipación térmica.
- Confirmar las especificaciones del fabricante cuando se utilicen equivalencias o reemplazos.
