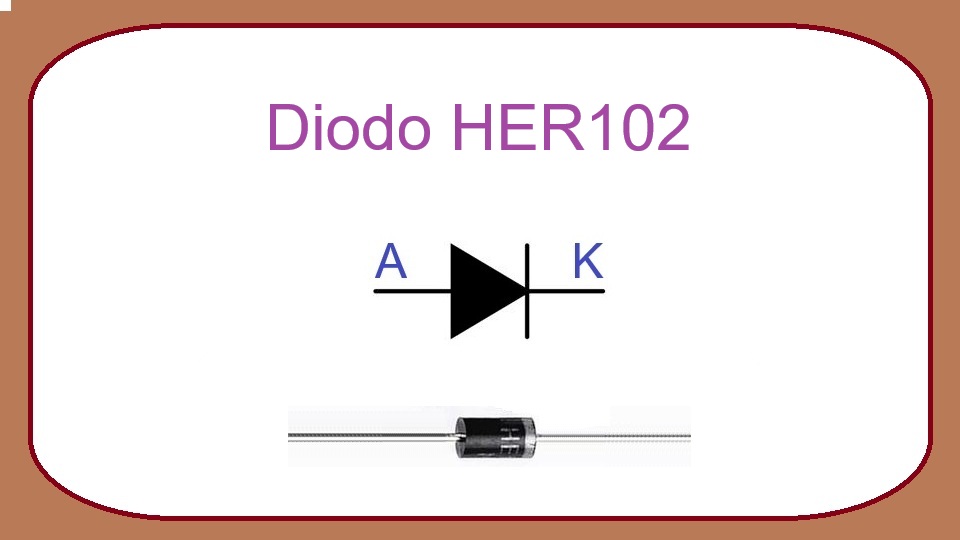

HER102 - diodo rectificador de alta eficiencia
El HER102 es un diodo rectificador de alta eficiencia y recuperación rápida ampliamente utilizado en fuentes de alimentación, convertidores electrónicos y circuitos de rectificación. Gracias a su capacidad para soportar tensiones inversas relativamente elevadas y conmutar rápidamente entre estados de conducción y bloqueo, es una opción frecuente en equipos electrónicos de potencia y proyectos de electrónica general.
Este componente pertenece a la familia HER101-HER108, una serie de diodos rectificadores rápidos que comparten una corriente nominal de 1 amperio, diferenciándose principalmente por la tensión inversa máxima que pueden soportar.
¿Qué es el HER102?
El HER102 es un diodo rectificador de recuperación rápida diseñado para permitir el paso de corriente en una sola dirección mientras bloquea la corriente en sentido contrario. Su principal función es convertir corriente alterna (CA) en corriente continua (CC) o proteger circuitos frente a polaridades inversas.
Se fabrica normalmente en encapsulado DO-41, un formato axial muy común que facilita su montaje tanto en prototipos como en placas electrónicas. Su velocidad de recuperación es considerablemente superior a la de los diodos rectificadores convencionales de la serie 1N400x, lo que permite utilizarlo en aplicaciones de conmutación de mayor frecuencia.
Características principales
- Tensión inversa máxima repetitiva (VRRM): 100 V.
- Corriente rectificada promedio (IF(AV)): 1 A.
- Corriente de sobrecarga no repetitiva (IFSM): hasta 30 A durante un pulso de 8,3 ms.
- Caída de tensión directa (VF): aproximadamente 1,0 V a 1 A.
- Tiempo de recuperación inversa (trr): alrededor de 50 ns.
- Temperatura de unión: hasta 125 °C.
- Encapsulado: DO-41 de montaje axial.
¿Qué reemplazos o equivalencias tiene?
El HER102 puede sustituirse por otros diodos con características iguales o superiores en tensión, corriente y velocidad de recuperación. Antes de realizar un reemplazo, siempre es recomendable verificar el datasheet del componente utilizado.
- UF4002: 100 V, 1 A, recuperación ultrarrápida.
- FR102: 100 V, 1 A, recuperación rápida.
- HER101: puede utilizarse únicamente si la tensión de trabajo no supera 50 V.
- HER103: 200 V, 1 A, compatible y con mayor margen de tensión.
- HER104: 300 V, 1 A, reemplazo común con especificaciones superiores.
Principio de funcionamiento
El HER102 funciona como una válvula electrónica unidireccional. Cuando el ánodo se encuentra a un potencial positivo respecto al cátodo, el diodo entra en conducción y permite el paso de corriente.
Por ejemplo, si una fuente suministra una tensión suficiente para polarizar directamente el diodo, circulará una corriente de hasta 1 A de forma continua dentro de sus especificaciones. Durante esta conducción aparecerá una caída de tensión cercana a 1 V entre sus terminales.
Cuando la polaridad se invierte, el HER102 bloquea la corriente mientras la tensión inversa no supere los 100 V especificados. Si el circuito trabaja a altas frecuencias, su tiempo de recuperación de aproximadamente 50 ns permite que deje de conducir muy rápidamente, reduciendo pérdidas y mejorando la eficiencia del sistema.
Además, puede soportar picos momentáneos de corriente de hasta 30 A durante intervalos muy cortos, lo que le proporciona cierta tolerancia frente a corrientes de arranque o transitorios.
Aplicaciones típicas
- Rectificación de corriente alterna a corriente continua.
- Fuentes de alimentación conmutadas.
- Cargadores electrónicos.
- Convertidores DC-DC.
- Circuitos de protección contra inversión de polaridad.
- Fuentes de alimentación para microcontroladores.
- Equipos electrónicos industriales y de consumo.
- Etapas de recuperación de energía en fuentes switching.
Recomendaciones de uso
No utilices el HER102 en circuitos donde la tensión inversa pueda superar los 100 V. En esos casos es preferible emplear modelos superiores de la misma familia, como HER103, HER104 o HER105.
Aunque la corriente nominal es de 1 A, es recomendable trabajar con un margen de seguridad y evitar operar continuamente cerca de ese límite para reducir el calentamiento del componente.
Verifica siempre la orientación del diodo durante el montaje. La banda pintada sobre el encapsulado identifica el cátodo y una conexión incorrecta puede impedir el funcionamiento del circuito o provocar daños en otros componentes.
En aplicaciones de alta frecuencia, el HER102 ofrece un rendimiento significativamente mejor que los rectificadores convencionales de recuperación lenta, contribuyendo a mejorar la eficiencia y disminuir las pérdidas de potencia.
Si el circuito genera calor considerable o trabaja cerca de los límites máximos especificados, asegúrate de proporcionar una adecuada ventilación y respetar las condiciones térmicas indicadas por el fabricante.
