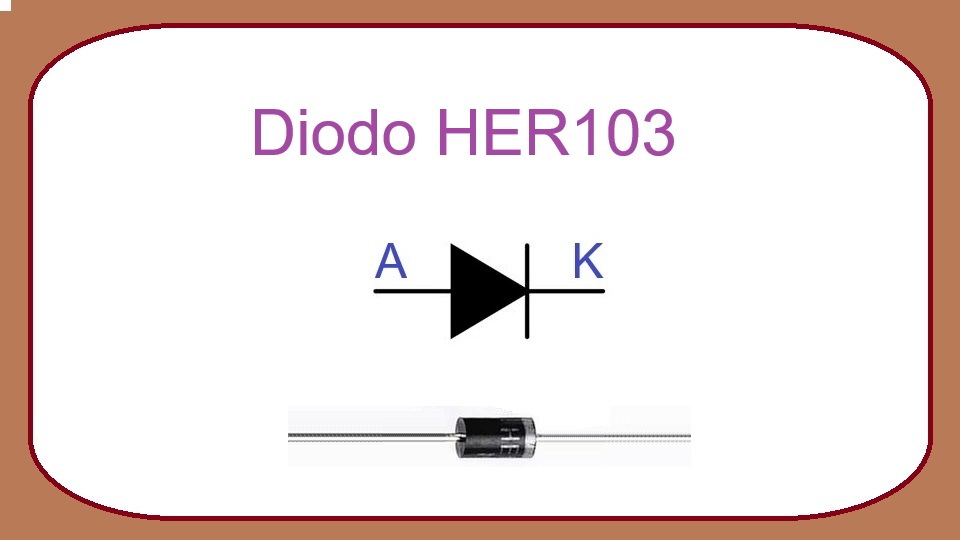

HER103 - diodo rectificador de alta eficiencia
El HER103 es un diodo rectificador de recuperación rápida (High Efficiency Rectifier) diseñado para trabajar en fuentes de alimentación, circuitos de conmutación y aplicaciones electrónicas donde se requiere una respuesta más rápida que la ofrecida por los diodos rectificadores convencionales de la serie 1N400x.
Este semiconductor permite el paso de corriente en un solo sentido y bloquea la circulación en sentido contrario. Su principal ventaja es su reducido tiempo de recuperación inversa, lo que lo hace adecuado para circuitos de alta frecuencia, convertidores, inversores y fuentes conmutadas.
El HER103 pertenece a la familia HER101-HER108. En particular, el modelo HER103 está diseñado para soportar una tensión inversa máxima de 200 V y una corriente promedio de 1 A, ofreciendo además una rápida conmutación y una elevada capacidad para soportar corrientes de pico momentáneas.
Características principales
- Tensión inversa máxima repetitiva (VRRM): 200 V.
- Corriente rectificada promedio (IF(AV)): 1 A.
- Corriente de sobrecarga o pico (IFSM): 30 A durante 8,3 ms.
- Caída de tensión directa (VF): aproximadamente 1,0 V a 1 A.
- Tiempo de recuperación inversa (trr): 50 ns.
- Corriente de fuga inversa: típicamente hasta 5 µA a 25 °C.
- Encapsulado DO-41 para montaje axial.
¿Qué reemplazos o equivalencias tiene?
Al buscar un reemplazo para el HER103 es importante verificar que el nuevo diodo tenga una tensión inversa igual o superior a 200 V, una corriente mínima de 1 A y características de recuperación rápida similares.
Algunas equivalencias comúnmente utilizadas son:
- UF4003.
- FR103.
- ER1D.
- HER203.
- BYV26C.
Antes de realizar una sustitución, siempre es recomendable comparar las hojas de datos para verificar parámetros como corriente máxima, tiempo de recuperación y encapsulado.
Principio de funcionamiento
El HER103 funciona como una válvula electrónica unidireccional. Cuando el ánodo se encuentra a un potencial positivo respecto al cátodo, el diodo entra en conducción y permite el paso de corriente.
Por ejemplo, si se aplica una tensión positiva y la corriente alcanza aproximadamente 1 A, la caída de tensión sobre el diodo será cercana a 1,0 V. Esto significa que parte de la energía se consume internamente en el dispositivo mientras el resto continúa hacia la carga.
Cuando la polaridad se invierte, el HER103 bloquea el paso de corriente siempre que la tensión inversa no supere los 200 V especificados. Además, gracias a su tiempo de recuperación inversa de aproximadamente 50 ns, puede dejar de conducir rápidamente cuando cambia la polaridad de la señal, característica esencial en fuentes conmutadas y circuitos de alta frecuencia.
También puede soportar picos momentáneos de hasta 30 A durante períodos muy cortos, lo que le permite resistir corrientes de arranque o transitorios presentes en muchos equipos electrónicos.
Aplicaciones típicas
- Rectificación en fuentes de alimentación conmutadas.
- Fuentes de alimentación de alta frecuencia.
- Circuitos inversores de potencia.
- Convertidores DC-DC.
- Protección contra inversión de polaridad.
- Etapas rectificadoras rápidas en equipos electrónicos.
- Circuitos de recuperación de energía.
- Cargadores electrónicos.
- Equipos industriales de control.
- Fuentes para proyectos educativos de electrónica.
Recomendaciones de uso
Verifique siempre que la tensión inversa del circuito no supere los 200 V especificados para el HER103. Trabajar cerca del límite máximo puede reducir la confiabilidad del componente.
La corriente continua recomendada no debe exceder 1 A. Si la aplicación requiere corrientes superiores, es preferible seleccionar un diodo de mayor capacidad.
Respete la polaridad durante la instalación. El extremo marcado con una banda corresponde al cátodo. Una conexión incorrecta impedirá el funcionamiento adecuado del circuito.
En fuentes conmutadas y aplicaciones de alta frecuencia, el HER103 suele ofrecer un mejor desempeño que los rectificadores estándar debido a su rápida recuperación inversa.
Cuando se utilice en ambientes con temperatura elevada, es recomendable mantener una adecuada ventilación y considerar márgenes de seguridad en tensión y corriente para aumentar la vida útil del componente.
