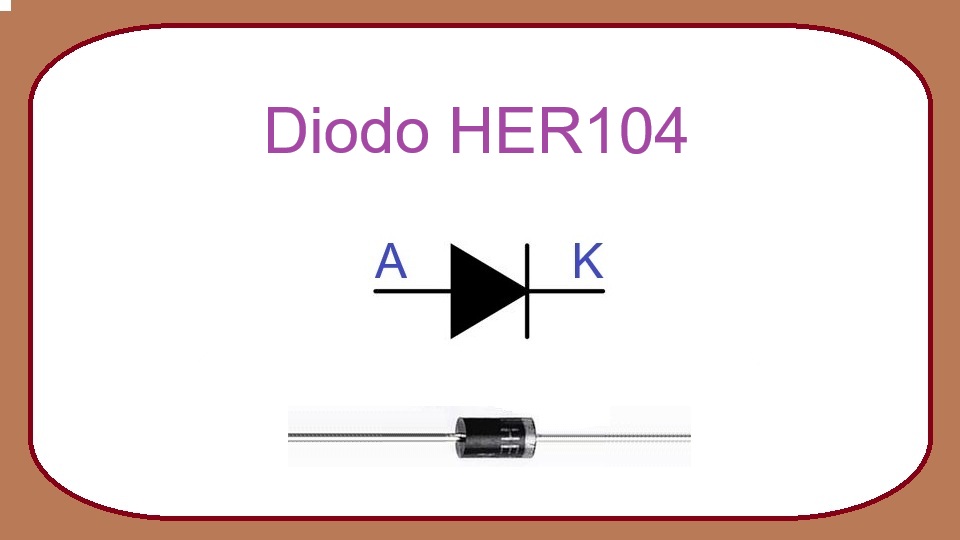

HER104 - diodo rectificador de alta eficiencia
El HER104 es un diodo rectificador de alta eficiencia y recuperación ultrarrápida ampliamente utilizado en fuentes de alimentación conmutadas, inversores, cargadores electrónicos y circuitos de conmutación de alta frecuencia. Su diseño le permite cambiar rápidamente entre los estados de conducción y bloqueo, reduciendo pérdidas y mejorando el rendimiento del circuito.
Este componente pertenece a la familia de diodos HER10x, donde cada modelo posee diferentes niveles de tensión inversa máxima. El HER104 destaca por soportar hasta 400 V de tensión inversa repetitiva y una corriente promedio de 1 A, convirtiéndose en una opción muy utilizada en equipos electrónicos de potencia moderada.
¿Qué es el HER104?
El HER104 es un diodo semiconductor rectificador ultrarrápido diseñado para permitir el paso de corriente eléctrica en una sola dirección mientras bloquea la circulación en sentido contrario. Su principal característica es su corto tiempo de recuperación inversa, lo que le permite trabajar eficientemente en circuitos que operan a frecuencias elevadas.
Se fabrica normalmente en encapsulado DO-41 de montaje axial, facilitando su instalación tanto en placas perforadas como en prototipos electrónicos. Gracias a su combinación de velocidad, capacidad de corriente y resistencia al voltaje, es uno de los rectificadores más utilizados en aplicaciones de electrónica de potencia.
Características principales
- Corriente rectificada promedio máxima (IF): 1 A.
- Tensión inversa repetitiva máxima (VRRM): 400 V.
- Corriente de sobrecarga de pico (IFSM): hasta 30 A durante eventos transitorios breves.
- Caída de tensión directa típica (VF): aproximadamente 1,0 a 1,3 V según la corriente de trabajo.
- Tiempo de recuperación inversa (trr): alrededor de 50 ns.
- Encapsulado axial DO-41.
- Temperatura de operación típica: desde -55 °C hasta +125 °C.
¿Qué reemplazos o equivalencias tiene?
Al sustituir un HER104 es importante verificar que el reemplazo posea una tensión inversa igual o superior a 400 V, una corriente de al menos 1 A y preferiblemente una velocidad de recuperación similar.
Entre las equivalencias más comunes se encuentran:
- FR104.
- UF4004.
- HER204 (con mayor capacidad de corriente).
- ER104.
- BYV26E (dependiendo de la aplicación y encapsulado).
Antes de realizar un reemplazo, siempre es recomendable consultar las hojas de datos para verificar compatibilidad eléctrica y térmica.
Principio de funcionamiento
Cuando el ánodo del HER104 recibe una tensión positiva respecto al cátodo, el diodo entra en conducción. En esta condición circula corriente a través del dispositivo y aparece una caída de tensión aproximada de entre 1,0 y 1,3 V.
Por ejemplo, si se conecta una fuente de 12 V y una carga adecuada, el diodo permitirá el paso de corriente hasta su límite nominal de 1 A mientras mantiene una pequeña caída de tensión interna. Esta característica permite rectificar señales de corriente alterna y convertirlas en corriente continua pulsante.
Cuando la polaridad se invierte, el HER104 bloquea el paso de corriente hasta un máximo de 400 V en sentido inverso. Si el circuito trabaja a alta frecuencia, su tiempo de recuperación de aproximadamente 50 ns le permite dejar de conducir rápidamente, minimizando pérdidas energéticas y calentamiento.
Aplicaciones típicas
- Fuentes de alimentación conmutadas (SMPS).
- Rectificación de señales de alta frecuencia.
- Circuitos inversores de potencia.
- Cargadores electrónicos.
- Fuentes de alimentación para televisores y monitores.
- Diodo de rueda libre para cargas inductivas.
- Convertidores DC-DC.
- Equipos industriales de control electrónico.
Recomendaciones de uso
- No exceder la corriente promedio máxima de 1 A.
- Utilizar un margen de seguridad en el voltaje inverso; se recomienda trabajar por debajo de los 400 V máximos.
- Verificar la correcta orientación del cátodo, identificado por una banda en el encapsulado.
- En aplicaciones de potencia, mantener una adecuada ventilación para evitar sobrecalentamiento.
- No sustituirlo por diodos rectificadores lentos cuando se utilice en fuentes conmutadas o circuitos de alta frecuencia.
- Comprobar la compatibilidad del reemplazo en cuanto a corriente, voltaje y velocidad de recuperación.
- Evitar soldaduras prolongadas que puedan elevar excesivamente la temperatura del encapsulado.
