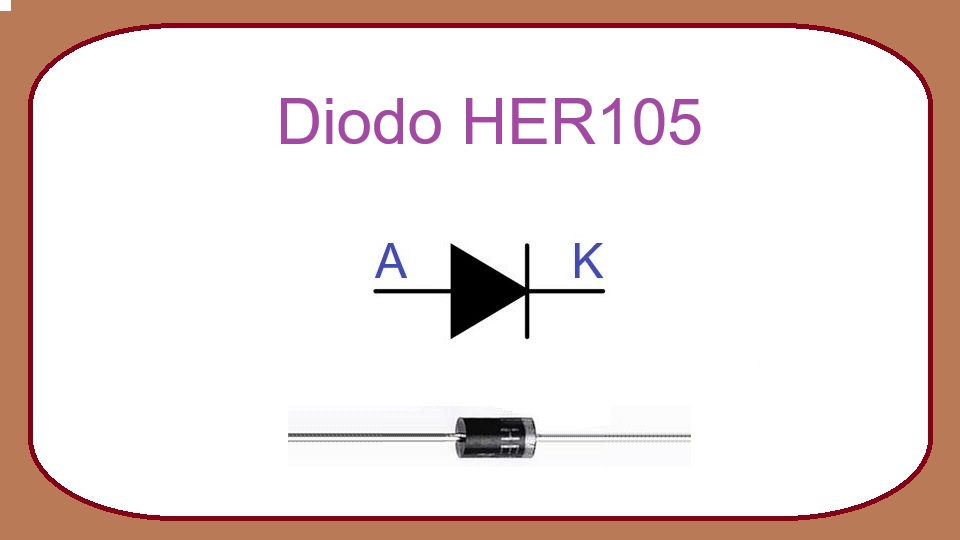

HER105 - diodo rectificador de alta eficiencia
El HER105 es un diodo rectificador de alta eficiencia y recuperación rápida ampliamente utilizado en fuentes de alimentación, convertidores electrónicos y circuitos de conmutación. Pertenece a la familia HER101-HER108, diferenciándose por su capacidad de soportar hasta 400 V de tensión inversa máxima y una corriente promedio de 1 A.
Gracias a su reducido tiempo de recuperación inversa, el HER105 puede trabajar en aplicaciones de mayor frecuencia que los diodos rectificadores convencionales de la serie 1N400x. Esta característica permite mejorar la eficiencia de numerosos equipos electrónicos modernos.
Su encapsulado más común es el DO-41 de montaje axial, facilitando su instalación tanto en placas perforadas como en circuitos impresos utilizados en proyectos educativos y profesionales.
¿Qué es el HER105?
El HER105 es un diodo rectificador de recuperación rápida diseñado para permitir el paso de corriente en un solo sentido y bloquearla en el sentido contrario. Su función principal consiste en convertir corriente alterna (CA) en corriente continua (CC) dentro de fuentes de alimentación y otros circuitos electrónicos.
La denominación "HER" proviene de "High Efficiency Rectifier" o rectificador de alta eficiencia. Este dispositivo ofrece una velocidad de conmutación considerablemente superior a la de muchos rectificadores estándar, lo que lo hace adecuado para aplicaciones con frecuencias elevadas.
Su capacidad para soportar tensiones inversas de hasta 400 V lo convierte en una solución confiable para equipos electrónicos de potencia moderada, cargadores, fuentes conmutadas y circuitos de protección.
Características principales
- Tensión inversa máxima repetitiva (VRRM): 400 V.
- Corriente rectificada promedio máxima (IF(AV)): 1 A.
- Corriente de sobrecarga de pico (IFSM): 30 A durante un semiciclo.
- Caída de tensión directa típica: aproximadamente 1,3 V a 1 A.
- Tiempo de recuperación inversa típico: 50 ns.
- Temperatura máxima de unión: 150 °C.
- Encapsulado axial DO-41 para montaje a través de orificios.
¿Qué reemplazos o equivalencias tiene?
Al buscar un reemplazo para el HER105 es importante verificar que el sustituto soporte una tensión inversa igual o superior a 400 V, una corriente mínima de 1 A y posea características de recuperación rápida similares.
- HER106 (600 V, 1 A).
- HER107 (800 V, 1 A).
- HER108 (1000 V, 1 A).
- UF4004 (400 V, 1 A, recuperación ultrarrápida).
- UF4005 (600 V, 1 A, recuperación ultrarrápida).
Los modelos HER106, HER107 y HER108 suelen ser los reemplazos más sencillos porque pertenecen a la misma familia y ofrecen especificaciones iguales o superiores en tensión inversa.
Principio de funcionamiento
Cuando el ánodo del HER105 se conecta a un potencial positivo respecto al cátodo, el diodo entra en conducción. En esta condición circula corriente eléctrica a través del dispositivo, presentando una caída de tensión aproximada de 1,3 V cuando conduce cerca de su corriente nominal de 1 A.
Si se aplica una tensión en sentido inverso, el HER105 bloquea el paso de la corriente hasta alcanzar su límite de aproximadamente 400 V. Esto permite proteger circuitos y realizar procesos de rectificación en fuentes de alimentación.
Una de sus principales ventajas es su tiempo de recuperación inversa de aproximadamente 50 nanosegundos. Esto significa que cuando pasa rápidamente de conducir a bloquear, lo hace en un tiempo muy corto, reduciendo pérdidas y mejorando el rendimiento en circuitos de conmutación rápida.
Por ejemplo, en una fuente conmutada, el HER105 puede rectificar pulsos de alta frecuencia de forma más eficiente que un rectificador convencional, disminuyendo el calentamiento y mejorando la eficiencia energética del sistema.
Aplicaciones típicas
- Fuentes de alimentación conmutadas.
- Rectificación de señales de alta frecuencia.
- Convertidores DC-DC.
- Cargadores electrónicos.
- Fuentes de alimentación para televisores y monitores.
- Circuitos de protección contra polaridad inversa.
- Equipos industriales de control electrónico.
- Sistemas de iluminación electrónica.
Recomendaciones de uso
Verifique siempre que la tensión inversa presente en el circuito sea inferior a los 400 V especificados para el HER105. Superar este valor puede provocar daños permanentes en el componente.
No exceda la corriente promedio de 1 A durante el funcionamiento normal. Aunque el diodo puede soportar picos momentáneos de hasta 30 A, estos eventos deben ser breves y ocasionales.
En aplicaciones de potencia es recomendable mantener una adecuada ventilación para evitar temperaturas excesivas. El aumento de temperatura reduce la vida útil de cualquier semiconductor.
Si necesita sustituir el HER105, utilice preferentemente modelos de recuperación rápida o ultrarrápida con especificaciones iguales o superiores. Reemplazarlo por un diodo rectificador lento puede afectar el funcionamiento de fuentes conmutadas y otros circuitos de alta frecuencia.
Antes de soldarlo, identifique correctamente la banda del cátodo. Una instalación invertida impedirá el funcionamiento correcto del circuito y podría ocasionar fallas en otros componentes.
