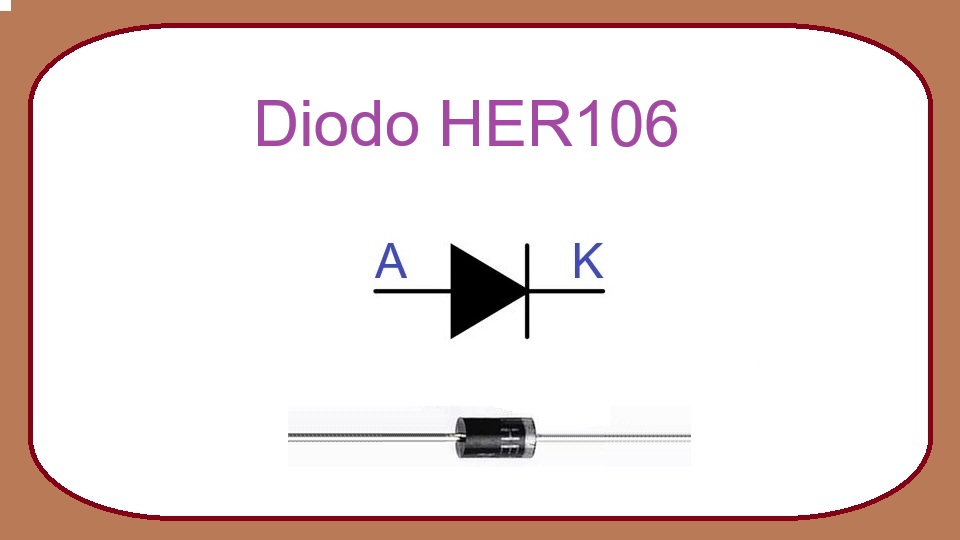

HER106 - diodo rectificador de alta eficiencia
El HER106 es un diodo rectificador de recuperación rápida (High Efficiency Rectifier) diseñado para trabajar en fuentes de alimentación, convertidores electrónicos y circuitos de conmutación de alta frecuencia. Su función principal es permitir el paso de corriente en una sola dirección mientras bloquea la corriente en sentido contrario.
Este componente pertenece a la familia HER101-HER108 y destaca por soportar una tensión inversa repetitiva máxima de 600 V y una corriente directa promedio de 1 A. Gracias a su rápida recuperación inversa, resulta más eficiente que los diodos rectificadores convencionales en aplicaciones donde existen cambios rápidos de estado.
El HER106 suele fabricarse en encapsulado DO-41, un formato axial muy utilizado en proyectos electrónicos, equipos industriales, fuentes conmutadas y circuitos de potencia de pequeña y mediana capacidad.
Características principales
- Tensión inversa máxima repetitiva (VRRM): 600 V.
- Corriente directa promedio (IF(AV)): 1 A.
- Corriente de sobrecarga no repetitiva (IFSM): hasta 30 A durante 8,3 ms.
- Caída de tensión directa (VF): aproximadamente 1,7 V a 1 A.
- Tiempo de recuperación inversa (trr): alrededor de 75 ns.
- Temperatura de operación de la unión: desde -65 °C hasta +150 °C.
- Encapsulado axial DO-41 para montaje convencional.
¿Qué reemplazos o equivalencias tiene?
Al buscar un reemplazo para el HER106 es importante verificar que el sustituto soporte una tensión inversa igual o superior a 600 V, una corriente de al menos 1 A y posea características de recuperación rápida similares.
- UF4005 (cuando la tensión requerida es menor y las condiciones del circuito lo permiten).
- UF4006.
- UF4007.
- FR106.
- MUR110.
Antes de realizar cualquier sustitución se recomienda comparar las especificaciones del fabricante para confirmar compatibilidad eléctrica y térmica.
Principio de funcionamiento
El HER106 funciona como una válvula electrónica unidireccional. Cuando el ánodo se encuentra a un potencial más positivo que el cátodo, el diodo entra en conducción y permite el paso de corriente. En esta condición aparece una caída de tensión aproximada de 1,7 V entre sus terminales cuando circula una corriente cercana a 1 A.
Si la polaridad se invierte, el dispositivo bloquea el flujo de corriente mientras la tensión inversa no supere los 600 V especificados. Esta capacidad permite proteger circuitos y realizar procesos de rectificación de corriente alterna a corriente continua.
Una característica importante del HER106 es su tiempo de recuperación inversa de aproximadamente 75 ns. Esto significa que puede pasar rápidamente del estado de conducción al estado de bloqueo, reduciendo pérdidas y mejorando la eficiencia en fuentes conmutadas y circuitos de alta frecuencia.
Aplicaciones típicas
- Fuentes de alimentación conmutadas (SMPS).
- Rectificación de señales de alta frecuencia.
- Convertidores DC-DC.
- Circuitos inversores de potencia.
- Cargadores electrónicos.
- Fuentes de alimentación industriales.
- Protección contra polaridad inversa.
- Circuitos de recuperación de energía.
- Equipos electrónicos de consumo.
- Sistemas de control y automatización.
Recomendaciones de uso
Verifique siempre la orientación del diodo antes de soldarlo. La banda impresa en el cuerpo identifica el cátodo y debe coincidir con el diseño del circuito.
No exceda la corriente promedio de 1 A ni la tensión inversa máxima de 600 V. Trabajar cerca de los límites máximos puede reducir la vida útil del componente.
Cuando se utilice en fuentes de alimentación o convertidores de potencia, considere la disipación térmica y asegure una ventilación adecuada para mantener la temperatura dentro de los rangos recomendados.
Si el circuito trabaja a altas frecuencias, el HER106 ofrece mejores prestaciones que los rectificadores convencionales de la serie 1N400x gracias a su recuperación mucho más rápida.
Antes de reemplazarlo por otro modelo, compare cuidadosamente la tensión inversa, la corriente máxima, la caída de tensión directa y el tiempo de recuperación para evitar problemas de funcionamiento.
