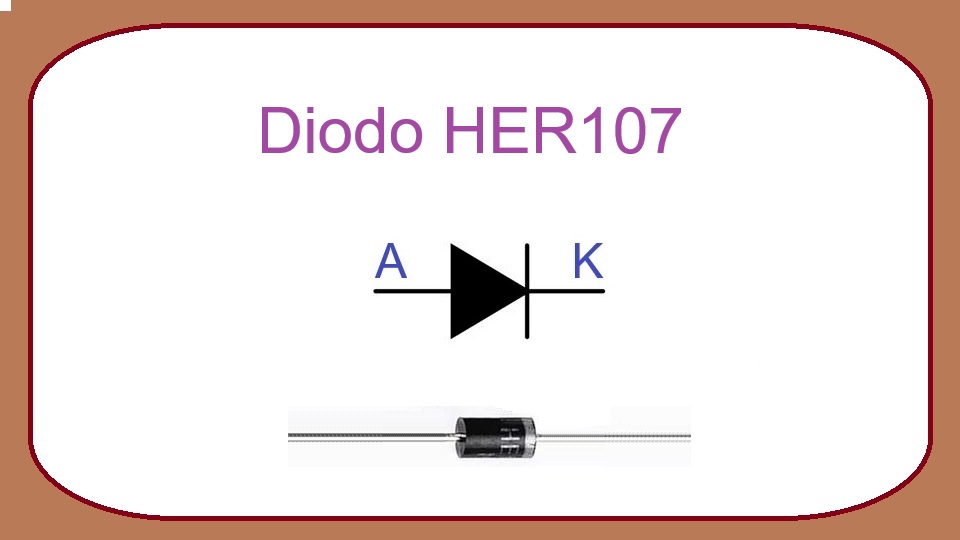

HER107 - diodo rectificador de alta eficiencia
El HER107 es un diodo rectificador de alta eficiencia y recuperación rápida ampliamente utilizado en fuentes de alimentación, convertidores electrónicos, circuitos de protección y equipos industriales. Se caracteriza por soportar tensiones inversas elevadas y por su capacidad para conmutar más rápidamente que los diodos rectificadores convencionales de la serie 1N400x.
Gracias a su combinación de alta tensión inversa, corriente de trabajo de 1 amperio y tiempo de recuperación rápido, el HER107 es una excelente opción para aplicaciones donde se requiere rectificación eficiente y reducción de pérdidas durante la conmutación.
¿Qué es el HER107?
El HER107 es un diodo rectificador de recuperación rápida (High Efficiency Rectifier) diseñado para permitir el paso de corriente eléctrica en una sola dirección mientras bloquea la corriente en sentido contrario. Forma parte de la familia HER101 a HER108, diferenciándose por su capacidad de soportar hasta 1000 voltios de tensión inversa.
Este componente está fabricado para aplicaciones de alta frecuencia donde un diodo rectificador convencional podría resultar demasiado lento. Su encapsulado más común es el DO-41, un formato axial fácil de montar tanto en prototipos como en equipos electrónicos comerciales.
Características principales
- Tensión inversa máxima repetitiva (VRRM): 1000 V.
- Corriente rectificada promedio máxima: 1 A.
- Corriente de sobrecarga no repetitiva: hasta 30 A durante un semiciclo.
- Caída de tensión directa típica: aproximadamente 1,3 V a 1 A.
- Tiempo de recuperación inversa típico: alrededor de 75 ns.
- Temperatura de operación de la unión: entre -65 °C y +150 °C.
- Encapsulado axial DO-41 de fácil instalación.
¿Qué reemplazos o equivalencias tiene?
El HER107 puede ser reemplazado por otros diodos con características eléctricas iguales o superiores. Antes de realizar una sustitución siempre se debe verificar la tensión máxima, la corriente y el tiempo de recuperación.
- FR107
- UF4007
- BYV26E
- MUR1100E
- ER1007
Entre estas opciones, el UF4007 es uno de los reemplazos más utilizados debido a que soporta 1000 V y 1 A, además de poseer una recuperación ultrarrápida adecuada para muchas aplicaciones de conmutación.
Principio de funcionamiento
El HER107 actúa como una válvula electrónica unidireccional. Cuando el ánodo se encuentra a un potencial positivo respecto al cátodo, el diodo entra en conducción permitiendo el paso de corriente.
Por ejemplo, si en un circuito circula una corriente de 1 A a través del HER107, aparecerá una caída de tensión aproximada de 1,3 V entre sus terminales. Esta pequeña pérdida es normal y forma parte del funcionamiento de los diodos de silicio.
Cuando la polaridad se invierte, el diodo bloquea la circulación de corriente y puede soportar hasta 1000 V en sentido inverso sin dañarse. Si la tensión inversa supera ese valor, existe riesgo de ruptura interna del dispositivo.
Una de sus principales ventajas es su tiempo de recuperación inversa cercano a los 75 nanosegundos. Esto significa que puede pasar rápidamente del estado de conducción al estado de bloqueo, lo que resulta especialmente útil en fuentes conmutadas y circuitos de alta frecuencia.
Aplicaciones típicas
- Rectificación en fuentes de alimentación conmutadas.
- Convertidores DC-DC.
- Fuentes de alimentación industriales.
- Circuitos de protección contra polaridad inversa.
- Diodos de rueda libre para cargas inductivas.
- Inversores electrónicos.
- Equipos de telecomunicaciones.
- Sistemas de control y automatización.
Recomendaciones de uso
No exceder la corriente promedio de 1 A durante el funcionamiento continuo para evitar sobrecalentamiento.
Utilizar un margen de seguridad adecuado en la tensión inversa. Aunque el dispositivo soporta hasta 1000 V, es recomendable trabajar por debajo de ese límite para aumentar la confiabilidad del circuito.
Respetar la polaridad durante la instalación. El extremo marcado con una banda corresponde al cátodo.
En aplicaciones con cargas inductivas o altas corrientes transitorias, verificar que los picos de corriente no superen los valores máximos especificados por el fabricante.
Si el circuito trabaja a frecuencias elevadas, el HER107 ofrece mejores resultados que los diodos rectificadores convencionales como el 1N4007 debido a su menor tiempo de recuperación.
Durante el montaje, evitar que la temperatura de soldadura permanezca aplicada durante demasiado tiempo para no dañar la unión interna del semiconductor.
