HER108 - diodo rectificador de alta eficiencia
El HER108 es un diodo rectificador de alta eficiencia y recuperación rápida perteneciente a la familia HER101-HER108. Está diseñado para trabajar en circuitos electrónicos donde se requiere rectificación de corriente y una conmutación más rápida que la ofrecida por los diodos rectificadores convencionales de la serie 1N400x.
Este componente es ampliamente utilizado en fuentes de alimentación conmutadas, inversores, cargadores, fuentes industriales y circuitos de alta frecuencia. Su capacidad para soportar tensiones elevadas y recuperarse rápidamente después de cada ciclo de conducción lo convierte en una opción muy popular en aplicaciones modernas de potencia.

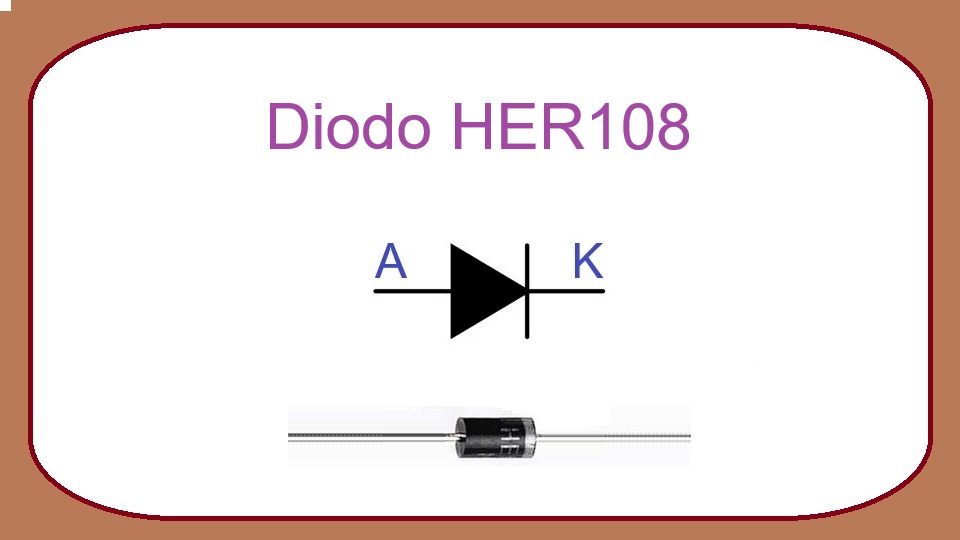

El HER108 se fabrica normalmente en encapsulado DO-41 y puede identificarse fácilmente por la banda que indica el terminal cátodo.
Características principales
- Tensión inversa máxima repetitiva (VRRM): 1000 V.
- Corriente rectificada promedio máxima (IF(AV)): 1 A.
- Corriente de pico no repetitiva (IFSM): 30 A.
- Caída de tensión directa máxima (VF): aproximadamente 1,7 V a 1 A.
- Tiempo de recuperación inversa (trr): aproximadamente 75 ns.
- Temperatura de operación: desde -55 °C hasta +150 °C.
- Encapsulado estándar DO-41 para montaje axial.
¿Qué reemplazos o equivalencias tiene?
Existen varios diodos que pueden utilizarse como reemplazo del HER108 siempre que se verifiquen las condiciones de voltaje, corriente y velocidad de recuperación requeridas por el circuito.
- UF4007.
- FR107.
- HER107 (si la tensión máxima requerida no supera los 800 V).
- BYV26E.
- ES1M.
Antes de realizar cualquier sustitución es recomendable comparar las hojas de datos de ambos dispositivos para verificar que los parámetros críticos sean iguales o superiores.
Principio de funcionamiento
El HER108 funciona como una válvula electrónica que permite el paso de corriente en un solo sentido. Cuando el ánodo se encuentra a un potencial positivo respecto al cátodo, el diodo entra en conducción y permite circular corriente.
Durante esta conducción aparece una caída de tensión aproximada de hasta 1,7 V cuando circula una corriente cercana a 1 A. Por ejemplo, si se aplican 12 V al circuito, una pequeña parte de ese voltaje se pierde en el diodo y el resto llega a la carga.
Cuando la polaridad se invierte, el HER108 bloquea el paso de corriente y puede soportar hasta 1000 V en sentido inverso sin dañarse, siempre que no se excedan sus límites especificados.
Una de sus ventajas más importantes es su tiempo de recuperación inversa de aproximadamente 75 nanosegundos. Esto significa que puede dejar de conducir muy rápidamente cuando cambia la polaridad de la señal, lo que reduce pérdidas de energía y mejora la eficiencia en circuitos de alta frecuencia.
Aplicaciones típicas
- Fuentes de alimentación conmutadas (SMPS).
- Rectificación de señales de alta frecuencia.
- Fuentes de alimentación industriales.
- Cargadores electrónicos.
- Convertidores DC-DC.
- Inversores de potencia.
- Circuitos de protección contra polaridad inversa.
- Equipos electrónicos de consumo.
Recomendaciones de uso
Verifique siempre la polaridad antes de soldar el componente. La banda marcada en el cuerpo del diodo identifica el cátodo.
No exceda la corriente promedio de 1 A ni la tensión inversa máxima de 1000 V. Superar estos límites puede provocar sobrecalentamiento o destrucción permanente del dispositivo.
En aplicaciones de potencia es recomendable dejar suficiente espacio para la disipación térmica y evitar que el encapsulado trabaje continuamente cerca de su temperatura máxima.
Si el circuito opera con cargas inductivas, motores o transformadores, considere utilizar elementos de protección adicionales para limitar picos de tensión que puedan afectar al diodo.
Cuando se utilice como reemplazo de otro rectificador rápido, compare siempre los parámetros de corriente, tensión y tiempo de recuperación para garantizar un funcionamiento seguro y confiable.
