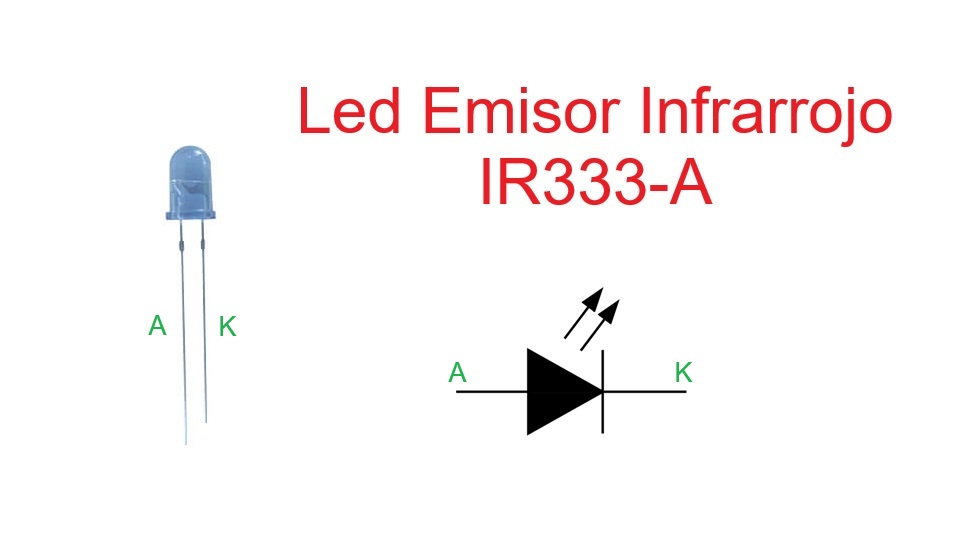

Led Emisor Infrarrojo IR333-A

¿Qué es el LED Emisor Infrarrojo IR333-A?

El IR333-A (Everlight) es un LED emisor infrarrojo en paquete de 5 mm (T-1 3/4) diseñado para comunicaciones y detección por infrarrojo. Está optimizado para coincidir espectralmente con fototransistores, fotodiodos y módulos receptores infrarrojos, ofreciendo alta intensidad radiante en torno a 940 nm.

Características principales

• Pico de emisión (λp): ≈ 940 nm.
• Tensión directa típica (V_F) a I_F=20 mA: ~1.2 V.
• Corriente de referencia: 20 mA. Corriente máxima continua: 100 mA. Corriente pico en pulso: hasta 1.0 A (≤100 μs, duty ≤1%).
• Intensidad radiante típica: 20 mW/sr.
• Ángulo de visión: ≈ 20°.
• Tensión inversa máxima: 5 V.
• Disipación de potencia: 150 mW.
• Rango de temperatura de funcionamiento: -40 °C a +85 °C.

¿Qué reemplazos o equivalencias tiene?

1. Vishay TSAL6100
2. ams-OSRAM SFH 4545
3. Lite-On LTE-5228A
4. Vishay TSAL6400
5. Everlight IR333/H0 y variantes de la misma familia

Principio de funcionamiento

Un LED infrarrojo emite luz cuando se polariza en directa: al aplicar una tensión igual o superior a su tensión directa (V_F) circula corriente, y los portadores de carga se recombinan emitiendo fotones en el rango infrarrojo (≈940 nm). Para controlar la corriente se utiliza una resistencia en serie.

Ejemplos de cálculo de resistencia limitadora usando V_F=1.2 V e I=20 mA:

• 3.3 V: R = (3.3 − 1.2)/0.02 = 105 Ω → usar 120 Ω.
• 5 V: R = (5 − 1.2)/0.02 = 190 Ω → usar 220 Ω.
• 12 V: R = (12 − 1.2)/0.02 = 540 Ω → usar 560 Ω.

Aplicaciones típicas

• Mandos a distancia por infrarrojo.
• Enlaces de datos IR a corta distancia.
• Sensores y sistemas de conmutación óptica.
• Detectores de humo.
• Iluminación IR para cámaras o sensores.

Recomendaciones de uso

• Usar siempre resistencia limitadora.
• Mantener la corriente entre 10 mA y 30 mA en uso continuo.
• En modo pulso, respetar límites del datasheet.
• No aplicar tensión inversa mayor a 5 V.
• Considerar la disipación de potencia en el diseño.
• Respetar condiciones de soldado recomendadas.
• Proteger contra descargas electrostáticas.
• Tomar precauciones de seguridad ocular con potencias altas.
• Verificar binning para uniformidad en producción.
