MOSFET IRF5305
¿Qué es el Transistor IRF5305?
El IRF5305 es un MOSFET de potencia P-Channel tipo Enhancement fabricado por International Rectifier (ahora Infineon). Está diseñado para aplicaciones de switching de alta corriente, protección de polaridad inversa y control de cargas en el lado positivo (high-side switching). Es uno de los MOSFETs P-Channel más populares y ampliamente utilizados en la industria electrónica.
¿Qué es un MOSFET P-Channel?
Un MOSFET P-Channel conduce corriente cuando se aplica un voltaje negativo al Gate respecto al Source. En aplicaciones típicas, se conecta entre la alimentación positiva y la carga, permitiendo controlar el flujo de corriente desde el lado positivo del circuito. Es el complemento perfecto de los MOSFETs N-Channel para aplicaciones simétricas.
Características Principales
| Parámetro | Símbolo | Valor | Unidad |
|---|---|---|---|
| Tipo | - | P-Channel Enhancement | - |
| Voltaje Drain-Source máximo | VDS | 55 | V |
| Corriente Drain máxima (continua) | ID | 31 | A |
| Corriente Drain máxima (picos) | IDM | 120 | A |
| Resistencia Drain-Source | RDS(on) | 0.06 | Ω |
| Voltaje Gate-Source máximo | VGS | ±20 | V |
| Voltaje umbral Gate-Source | VGS(th) | -2 a -4 | V |
| Corriente Gate máxima | IG | ±100 | nA |
| Potencia máxima | PD | 110 | W |
| Capacitancia Gate-Source | Ciss | 1300 | pF |
| Temperatura de operación | TJ | -55 a +175 | °C |
| Encapsulado | - | TO-220AB | - |

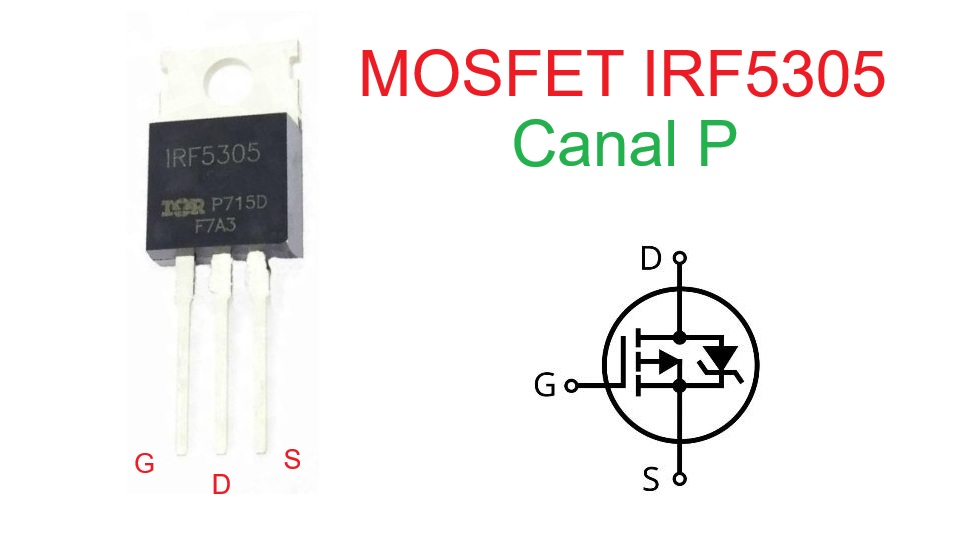

Configuración de Pines (Pinout)
Encapsulado TO-220AB (vista frontal):
- Pin 1: Gate (G) - Pin izquierdo
- Pin 2: Drain (D) - Pin central y pestaña metálica
- Pin 3: Source (S) - Pin derecho
Nota: La pestaña metálica trasera está conectada internamente al Drain. En aplicaciones P-Channel, el Drain normalmente se conecta al positivo de la alimentación.
Aplicaciones Típicas
- Protección de polaridad inversa en fuentes de alimentación
- High-side switching (conmutación en el lado positivo)
- Control de motores DC (lado positivo)
- Load switching (conmutación de cargas)
- Circuitos de protección contra sobrecorriente
- Amplificadores clase D (junto con N-Channel)
- Convertidores DC-DC (topología half-bridge)
- Sistemas UPS (Uninterruptible Power Supply)
- Cargadores de baterías inteligentes
Equivalentes y Reemplazos
Los siguientes MOSFETs pueden usarse como reemplazo del IRF5305:
- IRFP9240: Equivalente directo de International Rectifier
- FQP27P06: Fairchild, características muy similares
- IRF9540N: Mayor voltaje (100V) pero menor corriente (23A)
- STP55NF06L: STMicroelectronics, similar especificación
- IRFP4227: Versión mejorada con menor RDS(on)
- AOI4409: Alpha & Omega, equivalente moderno
- PSMN3R0-30PL: NXP, tecnología más reciente
- IPP50P04P4L-04: Infineon, sucesor directo
Importante: Verificar siempre RDS(on), voltaje y corriente máxima antes de realizar sustituciones. También considerar el encapsulado y la disposición de pines.
Transistor Complemento
El complemento N-Channel del IRF5305 es:
- IRF3205: MOSFET N-Channel con especificaciones muy similares (55V, 110A, RDS(on)=0.008Ω)
Este par complementario IRF3205/IRF5305 es extremadamente popular en:
- Puentes H para control bidireccional de motores
- Inversores de corriente push-pull
- Amplificadores clase D de audio
- Convertidores DC-DC half-bridge y full-bridge
- Controladores de motor BLDC (Brushless DC)
- Fuentes de alimentación conmutadas simétricas
