MOSFET IRF9540N
¿Qué es el Transistor IRF9540N?
El IRF9540N es un transistor MOSFET de potencia tipo P-Channel (canal P) fabricado por International Rectifier (ahora Infineon). Está diseñado para aplicaciones de conmutación y amplificación de alta corriente en el lado positivo de la alimentación (high-side switching). Es ampliamente utilizado en fuentes de alimentación, inversores, control de motores y circuitos de protección.
¿Qué es un MOSFET P-Channel?
Un MOSFET P-Channel conduce corriente cuando se aplica un voltaje negativo entre Gate y Source (VGS negativo). A diferencia de los N-Channel, estos transistores se utilizan típicamente para controlar la conexión entre la carga y el positivo de la alimentación, funcionando como "interruptores del lado alto" (high-side switches).
Características Principales
| Parámetro | Símbolo | Valor | Unidad |
|---|---|---|---|
| Tipo | - | P-Channel Enhancement MOSFET | - |
| Voltaje Drain-Source máximo | VDSS | -100 | V |
| Corriente de Drain continua | ID | -23 | A |
| Corriente de Drain pulsada | IDM | -92 | A |
| Resistencia ON | RDS(on) | 0.117 (típ) | Ω |
| Voltaje Gate-Source máximo | VGSS | ±20 | V |
| Voltaje umbral Gate-Source | VGS(th) | -2 a -4 | V |
| Potencia máxima | PD | 125 | W |
| Capacitancia entrada | Ciss | 1380 | pF |
| Capacitancia salida | Coss | 420 | pF |
| Tiempo encendido | ton | 12 | ns |
| Tiempo apagado | toff | 44 | ns |
| Temperatura de operación | TJ | -55 a +175 | °C |
| Encapsulado | - | TO-220AB | - |

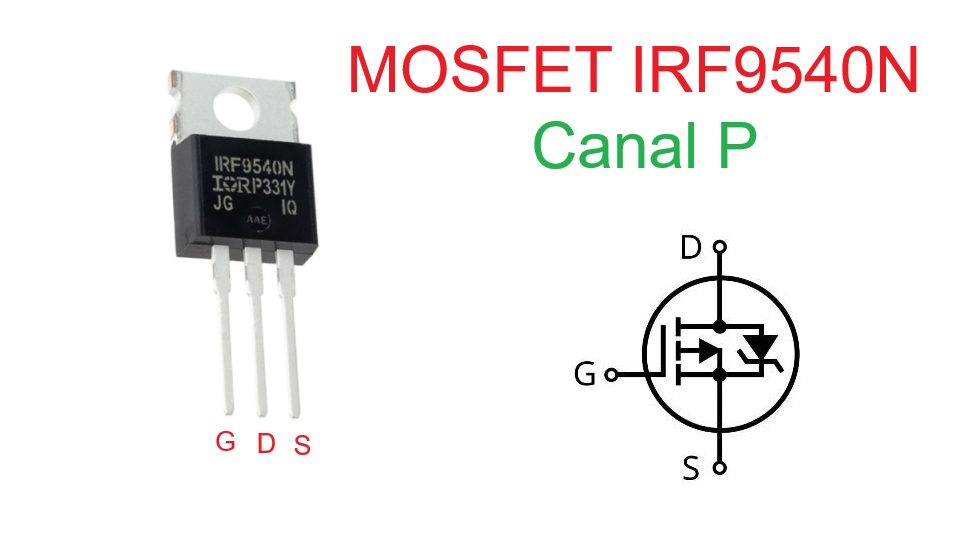

Configuración de Pines (Pinout)
Encapsulado TO-220AB (vista frontal):
- Pin 1: Gate (G) - Pin izquierdo
- Pin 2: Drain (D) - Pin central y pestaña metálica
- Pin 3: Source (S) - Pin derecho
Nota: La pestaña metálica trasera está conectada internamente al Drain. En aplicaciones P-Channel, típicamente el Source se conecta al positivo (+) y el Drain a la carga.
Aplicaciones Típicas
- High-side switching (conmutación del lado positivo)
- Protección contra polaridad inversa
- Control de motores DC (lado positivo)
- Fuentes de alimentación conmutadas (SMPS)
- Inversores y convertidores DC-DC
- Circuitos de protección de sobrecorriente
- Load switching en sistemas automotrices
- Amplificadores clase D (complementando N-Channel)
Equivalentes y Reemplazos
Los siguientes transistores pueden usarse como reemplazo del IRF9540N:
- IRF9540: Versión sin sufijo "N", características idénticas
- STP19NF20: P-Channel con especificaciones similares
- IRL9540N: Versión logic-level del mismo transistor
- IRFR9540N: Versión en encapsulado DPAK (SMD)
- FQP19P20: Fairchild equivalente
- SPP20P10: Infineon equivalente
- PSMN7R0-100PS: NXP equivalente con menor RDS(on)
- Si4435BDY: Vishay equivalente compacto
Importante: Verificar siempre RDS(on), corriente máxima y encapsulado antes de realizar sustituciones.
Transistor Complemento
El complemento N-Channel del IRF9540N es:
- IRF540N: MOSFET N-Channel con características complementarias (100V, 33A, 0.044Ω RDS(on))
Este par complementario IRF540N/IRF9540N es muy popular en:
- Puentes H para control bidireccional de motores
- Amplificadores clase D complementarios
- Inversores push-pull
- Convertidores DC-DC de topología completa
- Circuitos que requieren conmutación tanto high-side como low-side
