MOSFET IRFZ44N
¿Qué es el Transistor IRFZ44N?
El IRFZ44N es un MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) de canal N tipo Enhancement, diseñado para aplicaciones de conmutación de potencia. Su característica más destacada es ser "Logic Level", lo que significa que se puede activar completamente con voltajes de 5V, haciéndolo ideal para proyectos con Arduino, Raspberry Pi y otros microcontroladores.
¿Qué es un MOSFET Logic Level?
Un MOSFET Logic Level es un transistor que se activa completamente (baja resistencia) con voltajes de gate de 5V o menos. Los MOSFETs tradicionales requieren 10V o más para activarse completamente. Esta característica hace al IRFZ44N perfecto para control directo desde microcontroladores que operan a 3.3V o 5V.
Características Principales
| Parámetro | Símbolo | Valor | Unidad |
|---|---|---|---|
| Tipo | - | N-Channel Enhancement MOSFET | - |
| Voltaje Drain-Source máximo | VDS | 55 | V |
| Voltaje Gate-Source máximo | VGS | ±20 | V |
| Corriente de Drain máxima | ID | 49 | A |
| Resistencia ON | RDS(on) | 0.017 | Ω |
| Voltaje threshold | VGS(th) | 2-4 | V |
| Voltaje Gate para RDS(on) | VGS | 5 | V |
| Capacitancia Gate-Source | Ciss | 1370 | pF |
| Potencia máxima | PD | 94 | W |
| Temperatura de operación | TJ | -55 a +175 | °C |
| Encapsulado | - | TO-220AB | - |

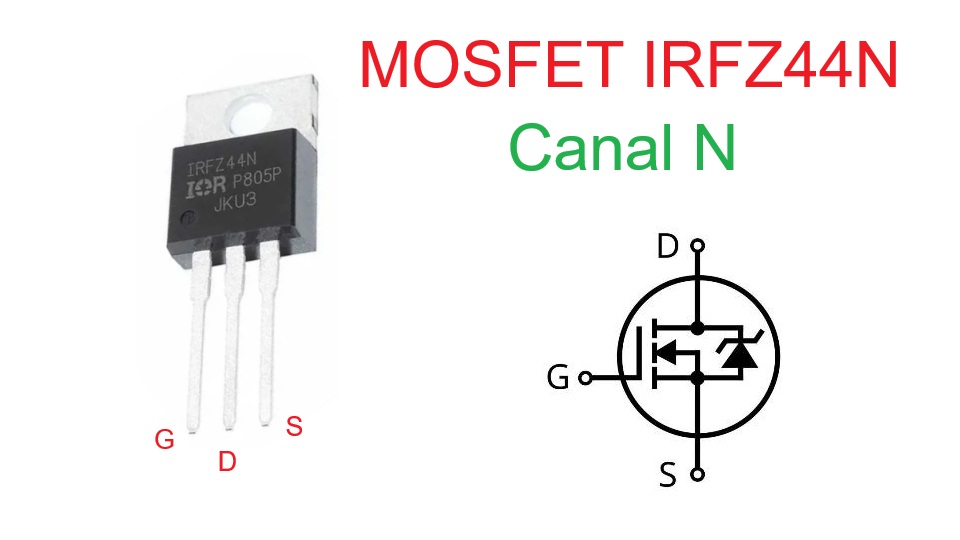

Configuración de Pines (Pinout)
Encapsulado TO-220AB (vista frontal):
- Pin 1: Gate (G) - Pin izquierdo
- Pin 2: Drain (D) - Pin central y pestaña metálica
- Pin 3: Source (S) - Pin derecho
Nota: La pestaña metálica trasera está conectada internamente al Drain. En aplicaciones de alta corriente, conectar al disipador de calor aislado eléctricamente.
Aplicaciones Típicas
- Control de motores DC desde Arduino/microcontroladores
- Switching PWM para control de velocidad
- Drivers para tiras LED de alta potencia
- Relés de estado sólido (SSR)
- Inversores de baja tensión (12V a 220V)
- Fuentes de alimentación switching
- Control de cargas resistivas e inductivas
- Circuitos de protección y desconexión automática
- Amplificadores clase D
Equivalentes y Reemplazos
Los siguientes MOSFETs pueden usarse como reemplazo del IRFZ44N:
- IRLZ44N: Versión mejorada con menor RDS(on) (0.028Ω)
- IRL540N: Versión logic level del IRF540N (100V, 36A)
- IRLB8721: Mayor corriente (62A) pero menor voltaje (30V)
- IRFZ46N: Mayor voltaje (55V, 53A, similar al IRFZ44N)
- RFP30N06LE: Alternativa (60V, 30A, Logic Level)
- STP75NF75: Mayor corriente (75A) y voltaje (75V)
- PSMN7R0-55YS: Alternativa moderna de Nexperia
- AOT240L: Versión SMD de alta corriente
Importante: Verificar que el reemplazo sea también "Logic Level" si se va a controlar con 5V. Comprobar RDS(on), corriente máxima y voltaje según la aplicación.
Transistor Complemento
Los complementos P-Channel del IRFZ44N son:
- IRF9540N: P-Channel, 100V, 23A, pero NO es Logic Level
- IRLML5103: P-Channel Logic Level, pero menor corriente (2.3A)
- IRLB3034: P-Channel, 40V, 195A, Logic Level (alta corriente)
Nota importante: Los MOSFETs P-Channel Logic Level de alta corriente son menos comunes y más costosos que los N-Channel. Para aplicaciones que requieren switching bilateral, se suele usar configuraciones con N-Channel en ambos lados.
