MOSFET IRLB8721
¿Qué es el Transistor IRLB8721?
El IRLB8721 es un transistor MOSFET N-Channel de tipo Enhancement (enriquecimiento) de ultra alta corriente, especialmente diseñado para aplicaciones Logic Level. Esto significa que puede ser controlado directamente desde microcontroladores como Arduino, Raspberry Pi y otros sistemas digitales que operan a 5V o incluso 3.3V, sin necesidad de drivers adicionales.
¿Qué es un MOSFET Logic Level?
Un MOSFET Logic Level es un transistor que puede ser completamente activado (saturado) con voltajes de gate bajos, típicamente entre 2.5V y 5V. Esto los hace ideales para ser controlados directamente desde la salida de microcontroladores y circuitos digitales, sin necesidad de amplificadores de gate.
Características Principales
| Parámetro | Símbolo | Valor | Unidad |
|---|---|---|---|
| Tipo | - | N-Channel Enhancement MOSFET | - |
| Voltaje Drain-Source máximo | VDS | 30 | V |
| Voltaje Gate-Source máximo | VGS | ±20 | V |
| Corriente Drain máxima (continua) | ID | 62 | A |
| Corriente Drain máxima (pulsada) | IDM | 250 | A |
| Resistencia ON (RDS) | RDS(on) | 6.5 | mΩ |
| Voltaje Gate Threshold | VGS(th) | 1.0 - 2.0 | V |
| Voltaje Gate para RDS(on) mín | VGS | 4.5 | V |
| Potencia máxima | PD | 150 | W |
| Capacitancia Gate-Source | Ciss | 3400 | pF |
| Temperatura de operación | TJ | -55 a +175 | °C |
| Encapsulado | - | TO-220AB | - |

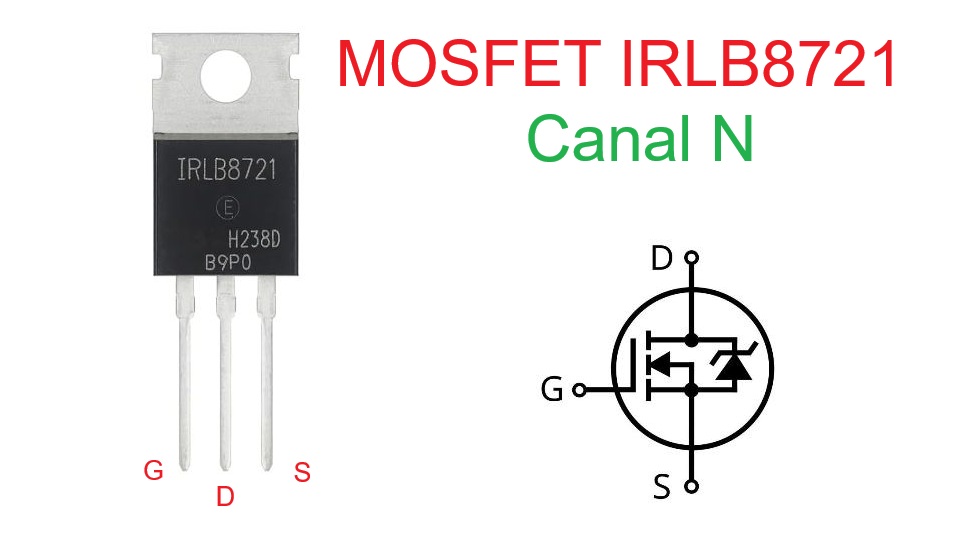

Configuración de Pines (Pinout)
Encapsulado TO-220AB (vista frontal):
- Pin 1: Gate (G) - Pin izquierdo
- Pin 2: Drain (D) - Pin central y pestaña metálica
- Pin 3: Source (S) - Pin derecho
Nota: La pestaña metálica trasera está conectada internamente al Drain y debe fijarse al disipador de calor. Para corrientes superiores a 10A es obligatorio el uso de disipador.
Aplicaciones Típicas
- Control de motores DC de alta corriente (hasta 62A)
- Switching para baterías de litio y sistemas de energía
- Inversores de corriente de media potencia
- Controladores PWM para motores brushless (ESC)
- Fuentes de alimentación switching (SMPS)
- Control de cargas resistivas e inductivas
- Soldadoras por puntos y calentadores
- Sistemas de carga de baterías
- Protección de polaridad inversa en fuentes
Equivalentes y Reemplazos
Los siguientes MOSFETs pueden usarse como reemplazo del IRLB8721 en muchas aplicaciones:
- IRLB3036: 60A, 20V, RDS(on) = 3.7mΩ - Mayor voltaje, menor resistencia
- IRLB8743: 79A, 30V, RDS(on) = 5.5mΩ - Mayor corriente
- IRFB3077: 75A, 75V, RDS(on) = 6.5mΩ - Mayor voltaje
- PSMN7R0-30YLC: 100A, 30V, RDS(on) = 7mΩ - Nexperia, mayor corriente
- STP75NF75: 75A, 75V, RDS(on) = 9mΩ - STMicroelectronics
- IPB80N06S2-04: 80A, 60V, RDS(on) = 4mΩ - Infineon
- AUIRLB8721: Versión automotriz del mismo MOSFET
Importante: Verificar que el reemplazo sea Logic Level (activable con 4.5-5V) y que maneje la corriente y voltaje requeridos por la aplicación.
Transistores Complementos
Los MOSFETs P-Channel que pueden complementar al IRLB8721 son:
- IRF5305: P-Channel, 55V, 31A, RDS(on) = 60mΩ - Para configuraciones H-Bridge
- IRLML6402: P-Channel, 20V, 3.7A, SMD - Para lógica complementaria
- IPP80P03P4-04: P-Channel, 30V, 80A, RDS(on) = 4mΩ - Alta corriente P-Channel
Estos complementos P-Channel son útiles para:
- Puentes H completos para control bidireccional de motores
- Fuentes de alimentación simétricas
- Circuitos push-pull de alta eficiencia
- Protección de polaridad y switching de alta corriente
