MOSFET IRLZ34N
¿Qué es el Transistor IRLZ34N?
El IRLZ34N es un MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) de canal N tipo Enhancement, diseñado específicamente como "Logic Level". Esto significa que se puede activar completamente con voltajes de 5V, haciéndolo ideal para proyectos con Arduino, Raspberry Pi y otros microcontroladores. Es ampliamente utilizado en aplicaciones de conmutación de potencia donde se necesita controlar cargas de alta corriente desde circuitos digitales.
¿Qué significa "Logic Level"?
Un MOSFET "Logic Level" puede activarse completamente (saturación) con voltajes de compuerta (gate) de 5V o menos. Los MOSFETs tradicionales necesitan 10V o más para activarse completamente. Esta característica hace al IRLZ34N perfecto para interfaz directa con microcontroladores que operan a 3.3V o 5V.
Características Principales
| Parámetro | Símbolo | Valor | Unidad |
|---|---|---|---|
| Tipo | - | N-Channel Enhancement MOSFET | - |
| Voltaje Drenaje-Fuente máximo | VDS | 55 | V |
| Voltaje Compuerta-Fuente máximo | VGS | ±20 | V |
| Corriente de Drenaje máxima | ID | 30 | A |
| Corriente de Drenaje pulsada | IDM | 120 | A |
| Resistencia RDS(on) @ VGS=5V | RDS(on) | 0.04 | Ω |
| Resistencia RDS(on) @ VGS=10V | RDS(on) | 0.032 | Ω |
| Voltaje umbral de compuerta | VGS(th) | 1.0-2.0 | V |
| Potencia máxima @ 25°C | PD | 68 | W |
| Capacitancia entrada | Ciss | 1100 | pF |
| Tiempo encendido | ton | 12 | ns |
| Tiempo apagado | toff | 44 | ns |
| Temperatura de operación | TJ | -55 a +175 | °C |
| Encapsulado | - | TO-220AB | - |

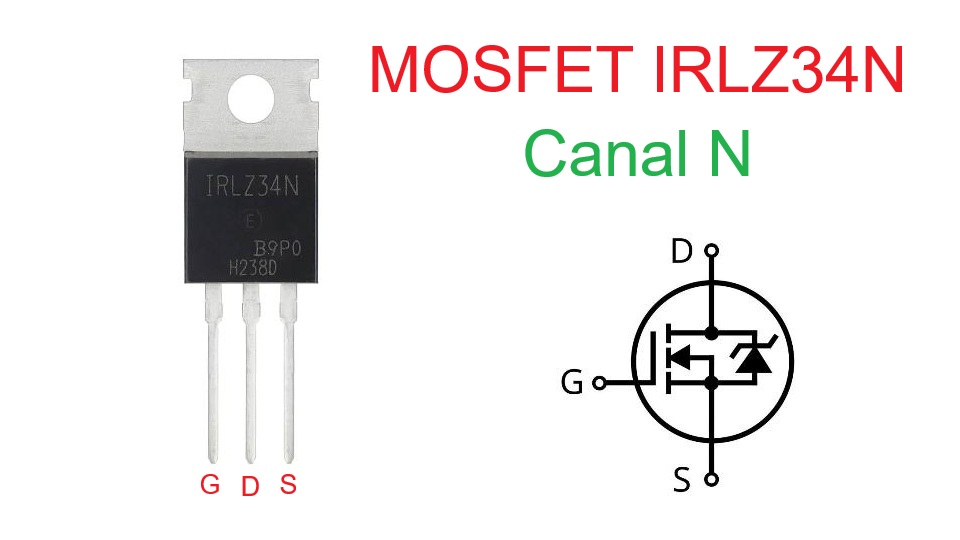

Configuración de Pines (Pinout)
Encapsulado TO-220AB (vista frontal):
- Pin 1: Compuerta/Gate (G) - Pin izquierdo
- Pin 2: Drenaje/Drain (D) - Pin central y pestaña metálica
- Pin 3: Fuente/Source (S) - Pin derecho
Nota: La pestaña metálica trasera está conectada internamente al Drenaje (D) y debe conectarse al disipador de calor para aplicaciones de alta potencia.
Aplicaciones Típicas
- Control de motores DC desde Arduino/microcontroladores
- Switching de cargas resistivas (calentadores, lámparas)
- Control PWM para regulación de velocidad
- Drivers para tiras LED de alta potencia
- Inversores DC-AC de baja potencia
- Fuentes de alimentación conmutadas (buck converters)
- Protección de polaridad inversa
- Interruptores electrónicos de potencia
- Circuitos de carga de baterías
Equivalentes y Reemplazos
Los siguientes MOSFETs pueden usarse como reemplazo del IRLZ34N (todos Logic Level):
- IRLZ44N: 55V, 47A - Mayor corriente, muy popular
- IRLB8721: 30V, 62A - Mayor corriente, menor voltaje
- RFP30N06LE: 60V, 30A - Equivalente directo con mayor voltaje
- IRL540N: 100V, 28A - Mayor voltaje, similar corriente
- IRLB3034: 40V, 195A - Ultra alta corriente
- STP36NF06L: 60V, 30A - Equivalente de STMicroelectronics
- IRFZ34N: 55V, 30A - Versión estándar (no logic level)
- AOT240L: 40V, 70A - SMD de alta corriente
Importante: Verificar que el reemplazo sea también "Logic Level" si se va a usar con microcontroladores de 5V.
Transistor Complemento
Los complementos P-Channel del IRLZ34N son:
- IRF5305: P-Channel, -55V, -31A - Logic Level complementario popular
- IRLML6402: P-Channel, -20V, -3.7A - SMD logic level
- AO3401: P-Channel, -30V, -4A - SMD SOT-23
Estos pares complementarios N-Channel/P-Channel son útiles en:
- Puentes H para control bidireccional de motores
- Amplificadores clase D (switching)
- Inversores push-pull
- Circuitos de conmutación simétrica
