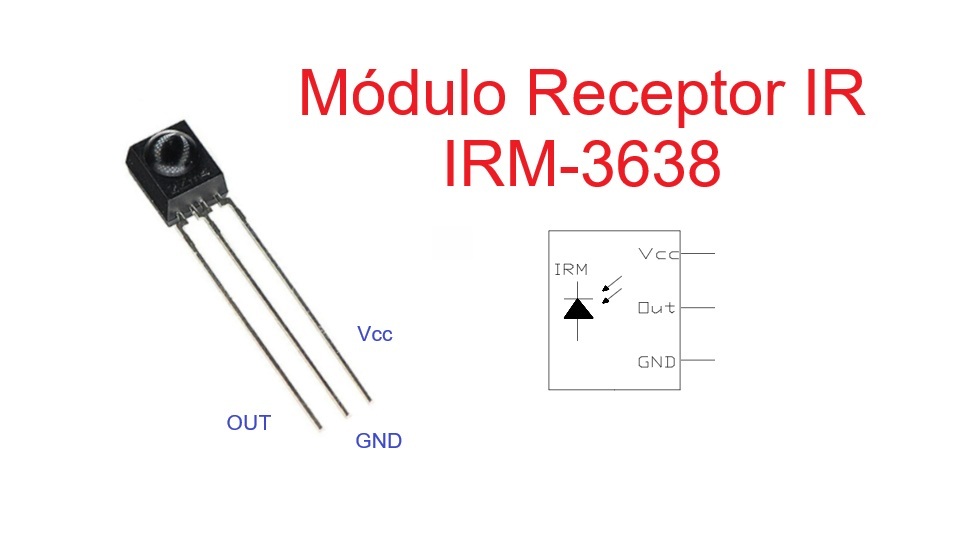

Módulo Receptor IR IRM-3638

¿Qué es el IRM-3638?

El IRM-3638 es un módulo receptor infrarrojo (IR) diseñado para recibir señales infrarrojas moduladas a 38 kHz. Integra un fotodiodo, etapa preamplificadora, filtrado y demodulador, entregando en su pin de salida la señal ya demodulada, lista para ser leída por un microcontrolador o circuito digital.

Características principales

• Frecuencia de portadora (centro): 38 kHz.
• Tensión de alimentación recomendada: 2.7 V – 5.5 V.
• Consumo en reposo (típico): ≈ 0.45 mA (condición Vcc = 5 V); valores máximos indicados en la ficha técnica.
• Sensibilidad pico alrededor de 940 nm (longitud de onda típica de emisores IR remotos).
• Ángulo de aceptación: aproximadamente ±35° (horizontal y vertical).
• Distancia de recepción en eje (condiciones de prueba): hasta ≈ 14 m (valor típico de referencia en datasheet).
• Salida demodulada compatible TTL/CMOS: nivel alto ≈ VCC (sin señal); nivel bajo ≈ 0.2–0.5 V (cuando detecta señal).
• Ancho de pulso de salida típico por evento: ~400–800 µs (depende de la señal de entrada y condiciones de prueba).

¿Qué reemplazos o equivalencias tiene?

Hay muchos módulos receptores comerciales con características similares (38 kHz, rango de tensión 2.7–5.5 V, salida demodulada). Algunos de los sustitutos más comunes que se usan en proyectos son:

• VS1838B (módulo IR genérico a 38 kHz).
• TSOP1738 (serie TSOP de Vishay, 38 kHz).
• TSOP38238 / variantes TSOP de 38 kHz (otras series compatibles).
• Módulos genéricos "RX-38" / "IRM-3638" de distintos fabricantes (verificar número de parte exacto).

Nota: al sustituir, confirme siempre que la frecuencia central (38 kHz), el rango de alimentación, la polaridad de salida y el pinout coincidan con su diseño.

Principio de funcionamiento (explicación simple)

El módulo incluye un fotodiodo que convierte la radiación IR (λ ≈ 940 nm) en señal eléctrica. Esa señal pequeña pasa por un preamplificador y un circuito de filtrado/ganancia automática (AGC) que está sintonizado a la frecuencia de portadora (38 kHz). A continuación un demodulador extrae los paquetes de datos (burst) y genera una salida lógica demodulada.

Ejemplo práctico con los valores de la ficha técnica: alimentando el módulo con VCC = 5.0 V (dentro del rango 2.7–5.5 V) el consumo en reposo típico es ≈ 0.45 mA. En ausencia de señal la salida se encuentra en nivel alto cercano a VCC; cuando llega un paquete IR modulado a 38 kHz el módulo entrega pulsos de salida bajos (≈ 0.2–0.5 V) cuya duración típica por evento es del orden de 400–800 µs. Para una lectura fiable, el transmisor IR debe enviar tramas con el número mínimo de ciclos por burst que indica la ficha técnica.

Aplicaciones típicas

• Receptores de mandos a distancia para televisores, equipos AV, decodificadores (set-top boxes) y reproductores.
• Electrodomésticos controlados por IR (aires acondicionados, ventiladores, etc.).
• Juguetes y dispositivos remotos.
• Conmutadores ópticos y detectores de presencia por infrarrojo en equipos electrónicos.

Recomendaciones de uso

• Colocar un condensador de desacoplo (por ejemplo 0.01–0.1 µF cerámico) entre VCC y GND lo más cerca posible de los pines de alimentación del módulo.
• Asegurarse de que el emisor IR y el receptor estén sintonizados a la misma frecuencia (38 kHz) y que la trama enviada cumpla el mínimo de ciclos por burst indicado en la ficha técnica.
• Evitar la exposición directa a fuentes de luz IR potentes (sol directo, llamas, algunas lámparas) que puedan reducir el alcance efectivo o provocar falsas detecciones.
• En diseño de PCB, mantener la conexión de alimentación corta y con buena referencia a masa; la ficha técnica recomienda un filtro RC cercano entre VCC y GND.
• Respetar las temperaturas y condiciones de soldado indicadas en la ficha técnica (temperatura de soldadura y tiempos máximos) para no dañar el encapsulado o los circuitos internos.
• Al conectar la salida a un microcontrolador, normalmente puede leerse directamente (salida en reposo = HIGH ≈ VCC). Si usa cables largos o entornos ruidosos, considere añadir filtrado, una resistencia en serie o apantallamiento.
• Antes de producción, probar el receptor en las condiciones reales de iluminación y distancia para ajustar el diseño (ángulos e intensidad del transmisor).

Nota final: Existen diferentes revisiones y variantes de la familia IRM-36xx; consulte siempre la hoja de datos (datasheet) del número de parte exacto que va a usar para confirmar límites absolutos y curvas típicas de rendimiento.
