L7805

¿Qué es el L7805?

El L7805 es un regulador lineal de voltaje positivo de la familia 78xx que entrega una salida fija de 5 V para alimentar circuitos lógicos, microcontroladores y módulos electrónicos. Incorpora protecciones internas y está disponible en encapsulados como TO-220, entre otros.

Características principales

• Tensión de salida: 5 V (típicamente ±4 % de tolerancia).
• Corriente de salida: hasta 1 A (con disipación adecuada).
• Tensión de entrada recomendada: 7 V a 20 V (máx. absoluto cercano a 35 V).
• Caída de tensión típica (dropout): ~2 V.
• Protecciones internas: limitación de corriente y apagado térmico.

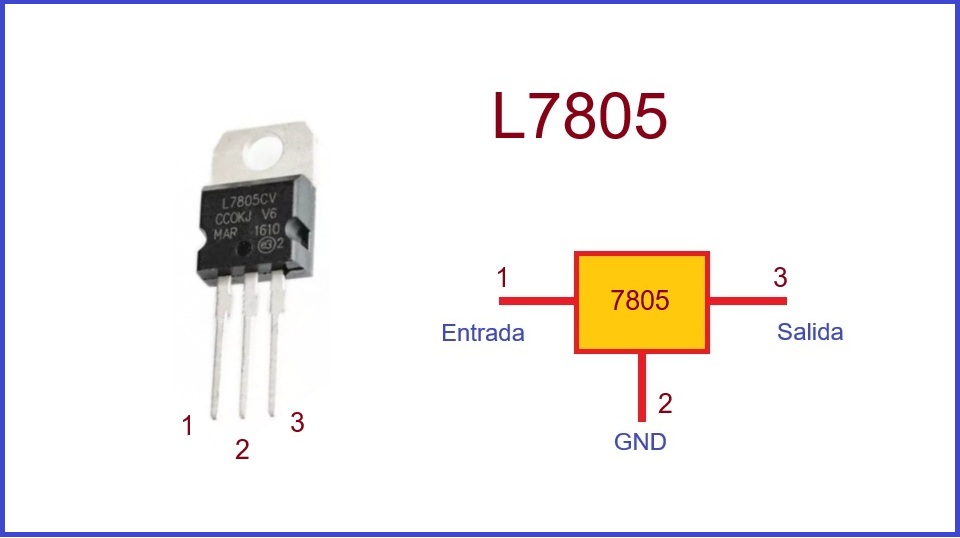

Pinout (vista frontal)

Orden de pines de izquierda a derecha en TO-220 (vista frontal):

1. IN — Entrada de voltaje.
2. GND — Tierra.
3. OUT — Salida de 5 V.

¿Qué reemplazos o equivalencias tiene?

Modelos equivalentes más comunes (5 V, misma familia 78xx y pinout típico en TO-220):

• LM7805
• MC7805
• KA7805
• NJM7805
• uA7805

Principio de funcionamiento

El L7805 compara internamente una referencia con una fracción de la salida y controla un transistor pasante para mantener 5 V en OUT. Para regular correctamente necesita que IN sea, como mínimo, unos 2 V mayor que la salida; por eso se recomienda trabajar con entradas entre 7 V y 20 V.

La potencia disipada es Pd = (Vin − 5 V) × Iout. Por ejemplo, con Vin = 12 V e Iout = 0,5 A, Pd = (12 − 5) × 0,5 = 3,5 W. Con Vin = 9 V e Iout = 1 A, Pd = (9 − 5) × 1 = 4 W. Esta potencia se convierte en calor, por lo que puede ser necesario un disipador.

Aplicaciones típicas

• Fuentes de 5 V para microcontroladores y lógica TTL/CMOS.
• Conversión de 9–12 V de adaptadores o baterías a 5 V.
• Post-regulación después de un rectificador y filtro para obtener 5 V estables.
• Alimentación de sensores, módulos de comunicación y pequeños relés.

Recomendaciones de uso

• Coloca condensadores de desacoplo cerca de los pines: típicamente 0,33 µF en IN y 0,1 µF en OUT. Añade un electrolítico de 10–100 µF según la carga.
• Mantén la entrada por encima de 7 V para asegurar regulación y evita acercarte al máximo absoluto.
• Calcula la disipación: Pd = (Vin − 5 V) × Iout. Si Pd es elevada, usa disipador y buena ventilación.
• Usa pistas anchas para la ruta de corriente y realiza la conexión de GND en estrella.
• Si la carga es inductiva, coloca un diodo flyback en paralelo con la bobina.
• Coloca un diodo entre OUT y IN para proteger ante caídas rápidas de entrada con alta capacitancia en salida.
• Para caídas de tensión grandes o corrientes altas, considera un convertidor DC-DC previo y el L7805 como post-regulador.
