L7812

¿Qué es el L7812?

El L7812 es un regulador lineal positivo de tres terminales que entrega una salida fija de 12 V a partir de una entrada mayor. Incorpora protección térmica, limitación de corriente y protección de zona segura, lo que facilita construir fuentes de alimentación estables y confiables.

Características principales

• Voltaje de salida: 12 V (tolerancia típica 11.5 V a 12.5 V en condiciones de prueba comunes).
• Corriente de salida: hasta 1.5 A con adecuada disipación; uso típico hasta 1 A continuo.
• Rango de entrada recomendado para regular 12 V: aproximadamente 15 V a 30 V.
• Máximo de entrada absoluto: 35 V.
• Caída de tensión típica para regular: alrededor de 2 V a 1 A.
• Capacitores de desacoplo sugeridos: 0.33 µF en la entrada y 0.1 µF en la salida, colocados cerca del regulador.

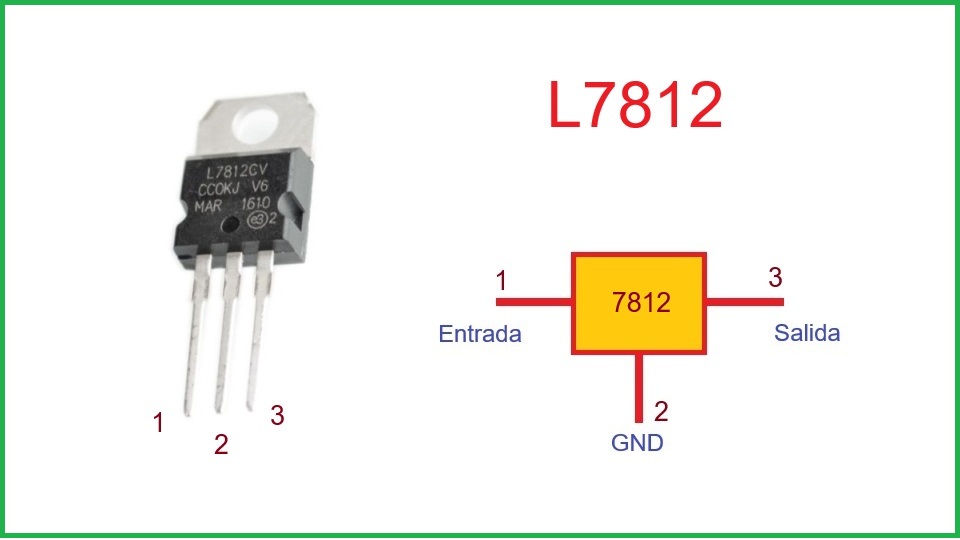

Pinout

Vista frontal en encapsulado TO-220 (de izquierda a derecha): Entrada (IN) – Tierra (GND) – Salida (OUT).

¿Qué reemplazos o equivalencias tiene?

Equivalentes comunes del 7812 fabricados por distintos proveedores (mismo concepto y pinout típico):

• LM7812 (Texas Instruments).
• MC7812 (onsemi).
• KA7812 (Fairchild/onsemi).
• NJM7812 (Nisshinbo/JRC).
• uA7812 o LM340-12 (familias clásicas equivalentes).

Principio de funcionamiento

El L7812 mantiene 12 V en la salida mientras la entrada se mantenga algunos voltios por encima de 12 V. En la práctica, si se alimenta con entre 15 V y 30 V y la carga demanda hasta 1 A (o hasta 1.5 A con buen disipador), el regulador estabiliza la salida en 12 V dentro de su tolerancia.

La potencia que disipa se aproxima por Pd = (Vin − 12 V) × Iout. Por ejemplo, con Vin = 18 V e Iout = 0.8 A, Pd ≈ (18 − 12) × 0.8 = 4.8 W, por lo que se requiere disipador. Si la entrada cae por debajo de ~14 V, el regulador entra en pérdida de regulación y la salida disminuye.

Para estabilidad y rechazo de ruido, se recomiendan capacitores cercanos a las patas: 0.33 µF en la entrada y 0.1 µF en la salida. Con salidas mayores a 6 V y capacitores de salida grandes, es buena práctica añadir un diodo de protección entre salida y entrada para evitar corrientes inversas cuando se apaga la fuente.

Aplicaciones típicas

• Fuentes lineales de 12 V después de rectificador y filtro.
• Alimentación de relés de 12 V, ventiladores y módulos de audio.
• Post-regulación para obtener 12 V limpios a partir de fuentes con rizado.
• Etapas analógicas y de control que requieren 12 V estables.

Recomendaciones de uso

• Use un transformador/rectificador/filtro que entregue una tensión continua ≥ 15 V bajo carga para garantizar regulación.
• Coloque los capacitores de 0.33 µF (entrada) y 0.1 µF (salida) lo más cerca posible del regulador; añada electrolíticos si el cableado es largo o la carga varía.
• Calcule la disipación y elija un disipador acorde; vigile la temperatura de unión y la resistencia térmica del encapsulado.
• Evite exceder 35 V en la entrada y respete la polaridad. Considere un diodo de protección de salida a entrada cuando haya un capacitor de salida grande.
• Mantenga pistas de alta corriente cortas y gruesas; comparta un punto de tierra común para minimizar lazos.
• Considere la corriente mínima de carga (del orden de miliamperios) para mantener la regulación.
