L7815

¿Qué es el L7815?

El L7815 es un regulador lineal positivo de tres terminales que entrega una tensión fija de salida de +15 V y que incluye protecciones internas contra sobrecorriente y sobretemperatura. Se presenta en encapsulados como TO-220, TO-220FP y DPAK.

Características principales

Salida nominal: +15 V.

Corriente de salida: hasta 1.5 A según la versión.

Tolerancia de salida: ±2% (versiones “A”) o ±4% (versiones “C”).

Caída mínima de tensión: aproximadamente 2,0 V a 1 A.

Corriente de reposo: entre 4 y 8 mA.

Protección contra cortocircuitos y sobrecalentamiento integrada.

Tensión máxima de entrada: 35 V.

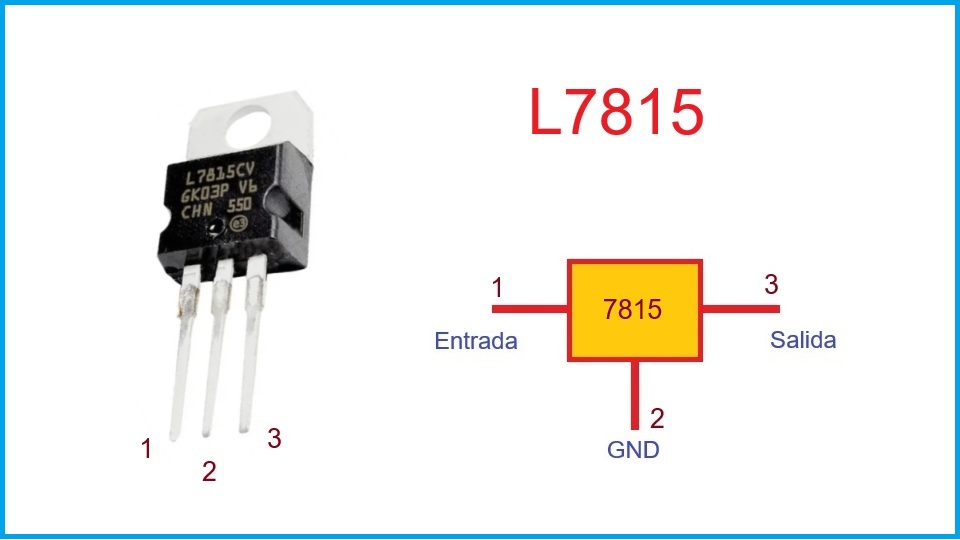

Pinout

Vista frontal (cara plana al frente, patas hacia abajo):

1 = Entrada (Vin)

2 = Masa (GND)

3 = Salida (Vout = +15 V)

¿Qué reemplazos o equivalencias tiene?

• LM7815
• MC7815 / MC7815CT
• L7815CV
• UA7815
• KA7815

Principio de funcionamiento

El L7815 es un regulador lineal que utiliza un elemento en serie para reducir la tensión de entrada y mantener la salida estable en 15 V. Contiene una referencia interna y un circuito de control que ajusta el paso de corriente según la variación de la carga o la tensión de entrada. Para funcionar correctamente, la tensión de entrada debe ser al menos 2 V mayor que la tensión de salida.

Ejemplo de cálculo de disipación: si Vin = 24 V, Vout = 15 V e Iout = 0.5 A, la potencia disipada será (24 − 15) × 0.5 = 4.5 W. Esta potencia se convierte en calor, por lo que puede requerirse un disipador.

Aplicaciones típicas

• Fuentes de alimentación lineales de +15 V.
• Alimentación de amplificadores operacionales en sistemas ±15 V.
• Equipos de audio e instrumentación.
• Control industrial.

Recomendaciones de uso

• Asegurar que Vin ≥ Vout + 2 V para una regulación estable.
• Colocar un condensador de entrada de 0,33 µF y uno de salida de 0,1 µF cerca del regulador.
• Agregar un diodo de protección entre salida y entrada si se usan grandes condensadores de salida.
• Usar disipador cuando la potencia disipada sea elevada.
• Mantener una carga mínima de unos 5 mA para una regulación correcta.
• Verificar características al sustituirlo por otro modelo equivalente.
