¿Qué es el L7824?

El L7824 es un regulador lineal de tensión positivo, de tres terminales, con salida fija de 24 V diseñado para proporcionar una salida estable en aplicaciones de alimentación.

Características principales

• Voltaje de salida: 24 V fijo.
• Corriente de salida: hasta 1,5 A (según variante y disipación térmica).
• Tensión de entrada máxima absoluta: 40 V.
• Caída de tensión típica (dropout): ≈ 2 V a 1 A.
• Protecciones internas: limitación de corriente, apagado térmico y protección de área segura.
• Corriente mínima de carga para regulación: 5 mA.
• Condensadores recomendados: entrada 0,33 µF, salida 0,1 µF.

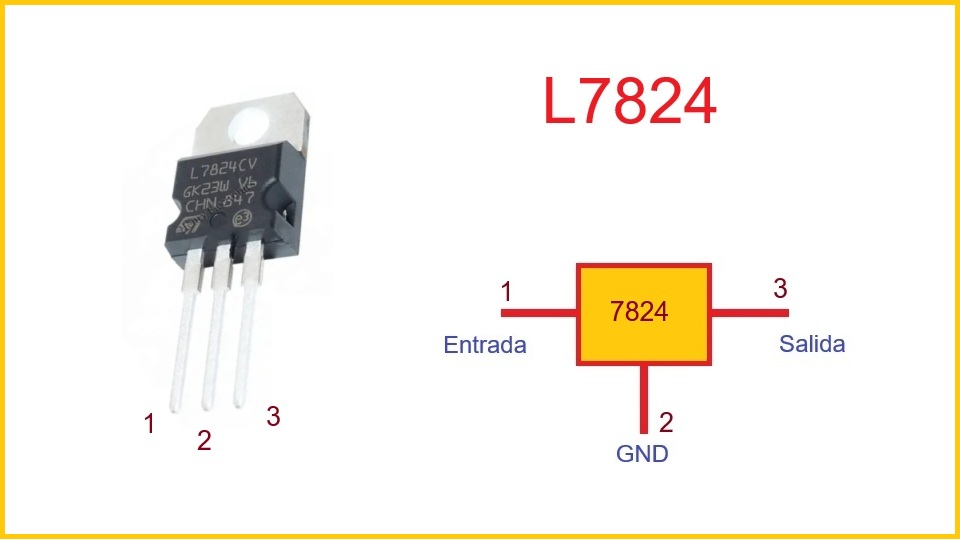

Pinout

Vista frontal (cara con serigrafía hacia el observador, patas hacia abajo):

1. Entrada (VIN)
2. Masa (GND)
3. Salida (VOUT)

¿Qué reemplazos o equivalencias tiene?

• LM7824
• MC7824 / uA7824
• L78S24CV
• KA7824

Principio de funcionamiento

Cuando la tensión de entrada es mayor que 26 V aproximadamente, el L7824 regula y mantiene una salida constante de 24 V. Si, por ejemplo, se suministran 28 V a la entrada y se conecta una carga de 0,5 A, el regulador entregará 24 V y disipará en forma de calor la diferencia de tensión multiplicada por la corriente, en este caso (28 V − 24 V) × 0,5 A = 2 W. El dispositivo incorpora protecciones internas que evitan daños por sobrecorriente, sobretemperatura y cortocircuitos.

Aplicaciones típicas

• Fuentes de alimentación de 24 V para equipos electrónicos.
• Sistemas de control industrial y automatización.
• Equipos de instrumentación.
• Regulación local en placas electrónicas.

Recomendaciones de uso

• Colocar los condensadores de entrada y salida lo más cerca posible de las patillas del regulador.
• Asegurar que la tensión de entrada sea al menos 2 V mayor que la de salida.
• Usar un disipador adecuado si la potencia disipada es significativa.
• Proteger la salida con un diodo en aplicaciones donde exista riesgo de polaridad inversa.
• Verificar pinout y características antes de usar un reemplazo.
