LA4440

¿Qué es el LA4440?

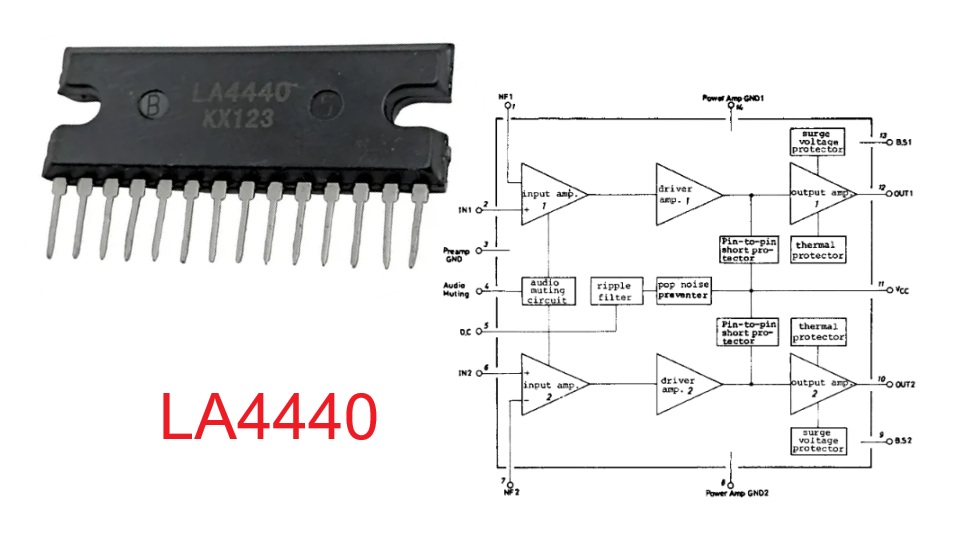

El LA4440 es un circuito integrado amplificador de potencia para audio, diseñado en encapsulado SIP14. Posee dos canales que pueden utilizarse en configuración estéreo o en modo puente (BTL) para entregar mayor potencia a un solo parlante. Es muy utilizado en radios de automóvil, equipos de sonido portátiles y proyectos de audio que requieren simplicidad y buena calidad.

Características principales

• Configuración: amplificador de audio dual con opción de operación en puente (BTL).
• Potencia típica: 6 W × 2 en modo estéreo (VCC ≈ 13.2 V, RL = 4 Ω).
• Potencia en puente: hasta 19 W en modo BTL con RL = 4 Ω.
• Voltaje de alimentación recomendado: 12 V a 13.2 V (máximo 18 V).
• Corriente en reposo: alrededor de 100 mA.
• Ganancia interna: aproximadamente 51 dB.
• Encapsulado: SIP14 con pestaña metálica para disipación térmica.

Pinout (vista frontal)

1. CH1 NF (realimentación canal 1)
2. CH1 IN (entrada canal 1)
3. Pre GND (masa preamplificador)
4. Muting (control de atenuación)
5. DC (control DC / muting)
6. CH2 IN (entrada canal 2)
7. CH2 NF (realimentación canal 2)
8. Power GND (masa de potencia)
9. CH2 BS (bootstrap canal 2)
10. CH2 OUT (salida canal 2)
11. VCC (alimentación positiva)
12. CH1 OUT (salida canal 1)
13. CH1 BS (bootstrap canal 1)
14. CH1 Power GND (masa de potencia)

Principio de funcionamiento

El LA4440 trabaja como amplificador clase AB. Al alimentar con 13.2 V y conectar cargas de 4 Ω, entrega unos 6 W por canal en modo estéreo. En modo puente (BTL), las salidas se combinan en contrafase, duplicando la tensión efectiva sobre la carga y alcanzando potencias cercanas a 19 W.

En reposo consume alrededor de 100 mA, y dispone de entrada de muting que, aplicando alrededor de 9 V, reduce la señal hasta en 40 dB, eliminando ruidos de encendido y apagado.

Aplicaciones típicas

• Radios y sistemas de sonido automotriz.
• Equipos de audio domésticos compactos.
• Altavoces autoamplificados portátiles.
• Proyectos de electrónica de audio de bajo costo.

Recomendaciones de uso

• Seguir el diagrama de aplicación del fabricante para valores correctos de condensadores de entrada, salida y bootstrap.
• Colocar un condensador electrolítico grande en la alimentación (470 µF a 1000 µF) y un condensador cerámico de 0.1 µF cerca del pin VCC.
• Utilizar un disipador adecuado conectado a la pestaña metálica para evitar sobrecalentamiento.
• Evitar lazos de masa largos y mantener cortas las pistas de señal para reducir ruidos.
• Usar la función de muting para prevenir ruidos de encendido/apagado.
• Respetar siempre el voltaje máximo de alimentación (18 V) para no dañar el integrado.
