LM324
¿Qué es el LM324?
El LM324 es un circuito integrado con cuatro amplificadores operacionales independientes, compensados en frecuencia, diseñados para operar desde fuente simple o dual, ideal para aplicaciones de bajo consumo y amplio rango de voltaje.
Características principales
- Cuatro amplificadores operacionales en un solo encapsulado.
- Rango de alimentación: 3 V a 32 V (simple) o ±1.5 V a ±16 V (dual).
- Ganancia-Banda típica: 1.2 MHz.
- Slew rate típica: 0.5 V/µs.
- Corriente quiescente típica: 0.175 mA por amplificador.
- Offset de entrada típico: 2 mV.
- Rango de entrada: incluye 0 V hasta VCC − 1.5 V.
- Salida cercana a 0 V y hasta VCC − 1.5 V.
- Protección contra cortocircuitos en la salida.

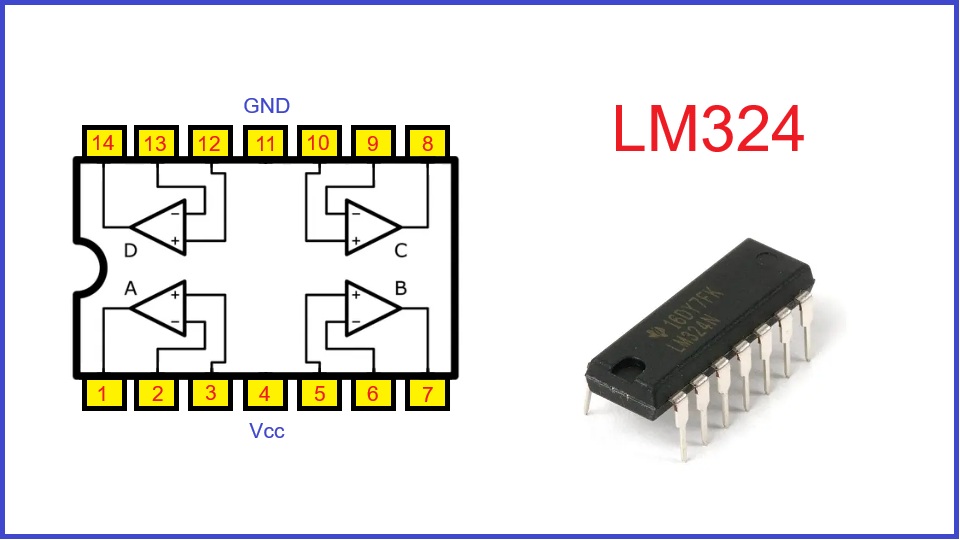

Pinout (DIP-14 / SO-14)
| Pin | Nombre | Función |
|---|---|---|
| 1 | OUT1 | Salida amplificador A |
| 2 | IN1− | Entrada inversora A |
| 3 | IN1+ | Entrada no inversora A |
| 4 | VCC+ | Alimentación positiva |
| 5 | IN2+ | Entrada no inversora B |
| 6 | IN2− | Entrada inversora B |
| 7 | OUT2 | Salida amplificador B |
| 8 | OUT3 | Salida amplificador C |
| 9 | IN3− | Entrada inversora C |
| 10 | IN3+ | Entrada no inversora C |
| 11 | VCC− | Alimentación negativa / GND |
| 12 | IN4+ | Entrada no inversora D |
| 13 | IN4− | Entrada inversora D |
| 14 | OUT4 | Salida amplificador D |
Características eléctricas típicas
| Parámetro | Condición | Valor típico |
|---|---|---|
| Rango de alimentación | - | 3 V a 32 V (simple) / ±1.5 V a ±16 V (dual) |
| Corriente quiescente | Sin carga | 0.175 mA por amplificador |
| Voltaje offset de entrada | 25 °C | 2 mV |
| Corriente de polarización | 25 °C | 45 nA |
| Ganancia-Banda | - | 1.2 MHz |
| Slew rate | - | 0.5 V/µs |
| Rango común de entrada | - | 0 V a VCC − 1.5 V |
| Rango de salida | Carga ligera | 0 V a VCC − 1.5 V |
Máximos absolutos
- Voltaje máximo de alimentación: hasta 32 V (consultar versión).
- Voltaje diferencial máximo de entrada: hasta voltaje de alimentación.
- Temperatura de operación: 0 °C a 70 °C (versión comercial).
- No exceder estos valores para evitar daños permanentes.
Aplicaciones comunes
- Acondicionamiento de señales de sensores.
- Amplificadores de instrumentación económicos.
- Buffers y seguidores de voltaje.
- Filtros activos e integradores.
- Comparadores de baja velocidad.
Consejos de uso
- Colocar un condensador de desacople de 100 nF entre VCC+ y VCC− cerca del IC.
- No llevar las entradas fuera del rango común permitido.
- Para aplicaciones rail-to-rail, usar op-amps modernos.
- En modo comparador, considerar la velocidad de respuesta limitada.
Equivalentes y variantes
LM324B (mejor precisión), LM2902 (rango industrial), LM358 (doble op-amp similar).
